Inbetriebnahme/Konfiguration IO-Link Master/Device
Korrekturberechnung EPI43xx

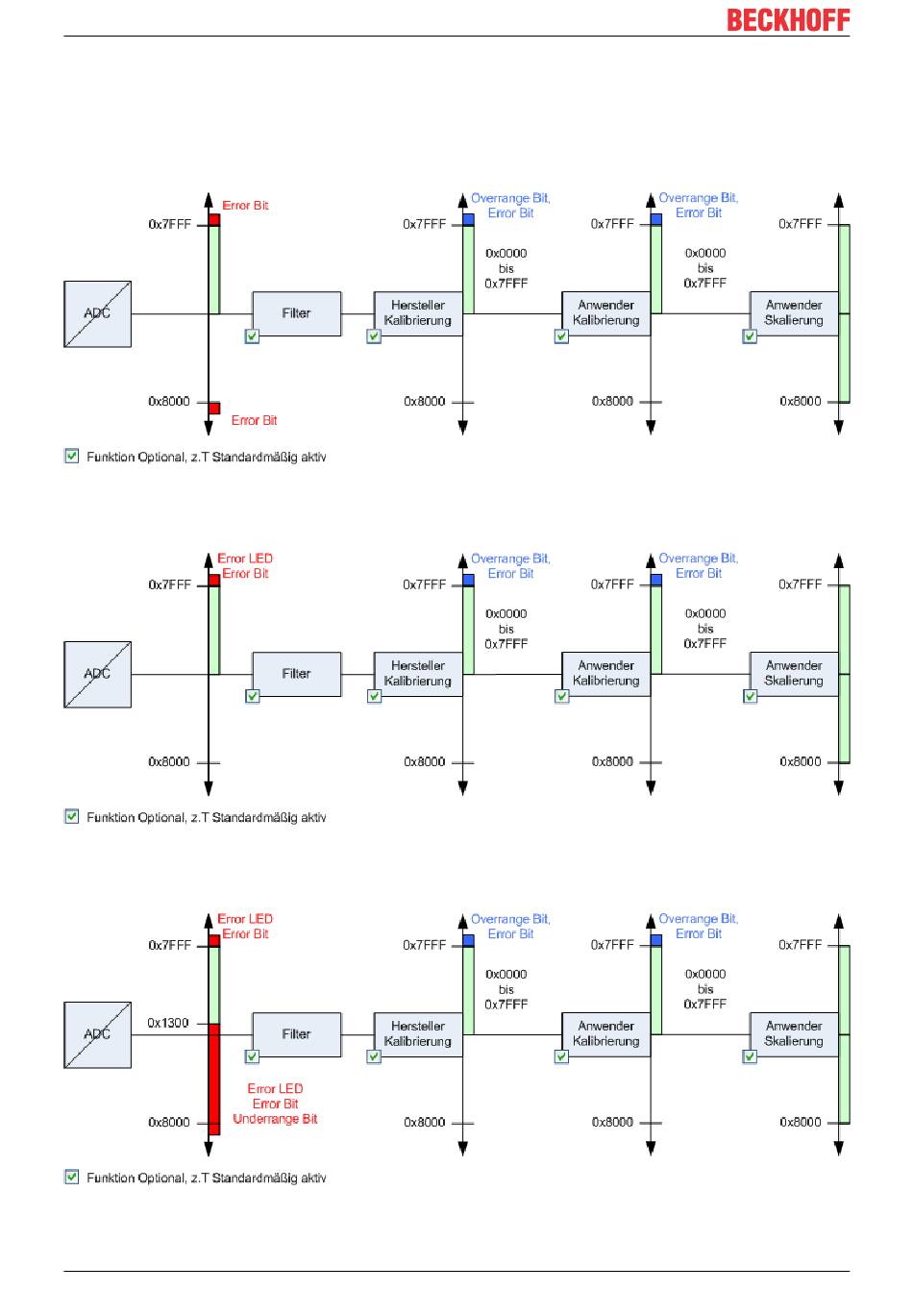

Die unteren Diagramme zeigen die Korrekturberechnung von den Rohwerten zu den Ausgabewerten beim
Überschreiten der Grenzbereiche.
(+/- 10 V oder +/- 10 mA)
Abb. 68: Datenfluss mit Korrekturberechnung für +/- 10 V oder +/- 10 mA
(0...20 mA)
Abb. 69: Datenfluss mit Korrekturberechnung für 0...20 mA
(4...20 mA)
Abb. 70: Datenfluss mit Korrekturberechnung für 4...20 mA
