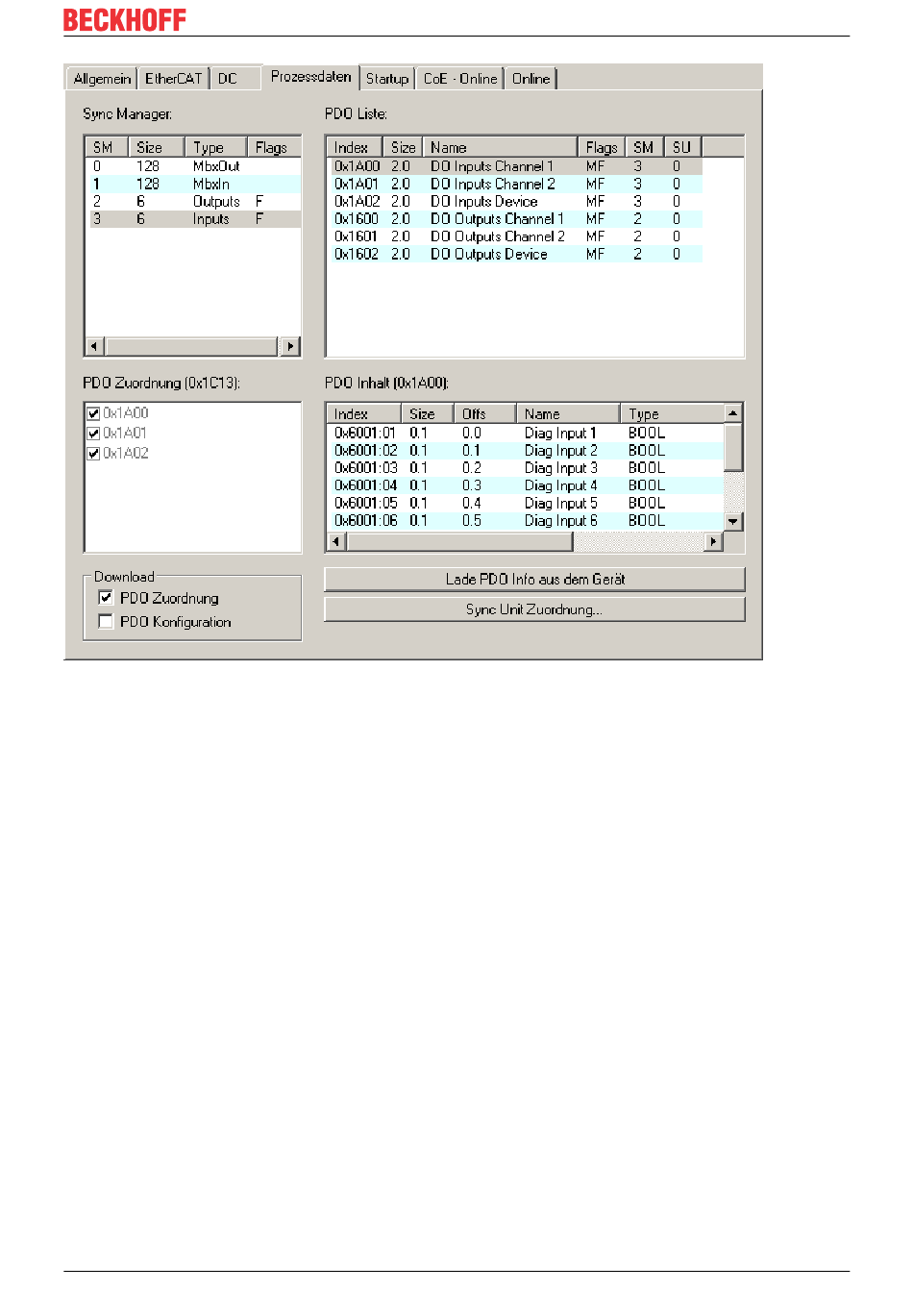

Abb. 41: Karteireiter Prozessdaten
Sync-Manager
Listet die Konfiguration der Sync-Manager (SM) auf.
Wenn der IO-Link Master eine Mailbox hat, wird der SM0 für den Mailbox-Output (MbxOut) und der SM1 für
den Mailbox-Intput (MbxIn) benutzt.
Der SM2 wird für die Ausgangsprozessdaten (Outputs) und der SM3 (Inputs) für die Eingangsprozessdaten
benutzt.
Wenn ein Eintrag ausgewählt ist, wird die korrespondierende PDO-Zuordnung in der darunter stehenden
Liste PDO-Zuordnung angezeigt.
PDO-Zuordnung
PDO-Zuordnung des ausgewählten Sync-Managers. Hier werden alle für diesen Sync-Manager-Type
definierten PDOs aufgelistet:
• Wenn in der Sync-Manager-Liste der Ausgangs-Sync-Manager (Outputs) ausgewählt ist, werden alle
RxPDOs angezeigt.
• Wenn in der Sync-Manager-Liste der Eingangs-Sync-Manager (Inputs) ausgewählt ist, werden alle
TxPDOs angezeigt.
Die markierten Einträge sind die PDOs, die an der Prozessdatenübertragung teilnehmen. Diese PDOs
werden in der Baumdarstellung des System-Managers als Variablen des IO-Link-Masters angezeigt. Der
Name der Variable ist identisch mit dem Parameter Name des PDO, wie er in der PDO-Liste angezeigt wird.
Falls ein Eintrag in der PDO-Zuordnungsliste deaktiviert ist (nicht markiert und ausgegraut), zeigt dies an,
dass dieser Eintrag von der PDO-Zuordnung ausgenommen ist. Um ein ausgegrautes PDO auswählen zu
können, müssen Sie zuerst das aktuell angewählte PDO abwählen.
EPI4xxx, ERI4xxx
Inbetriebnahme/Konfiguration IO-Link Master/Device
Version: 1.4
43
