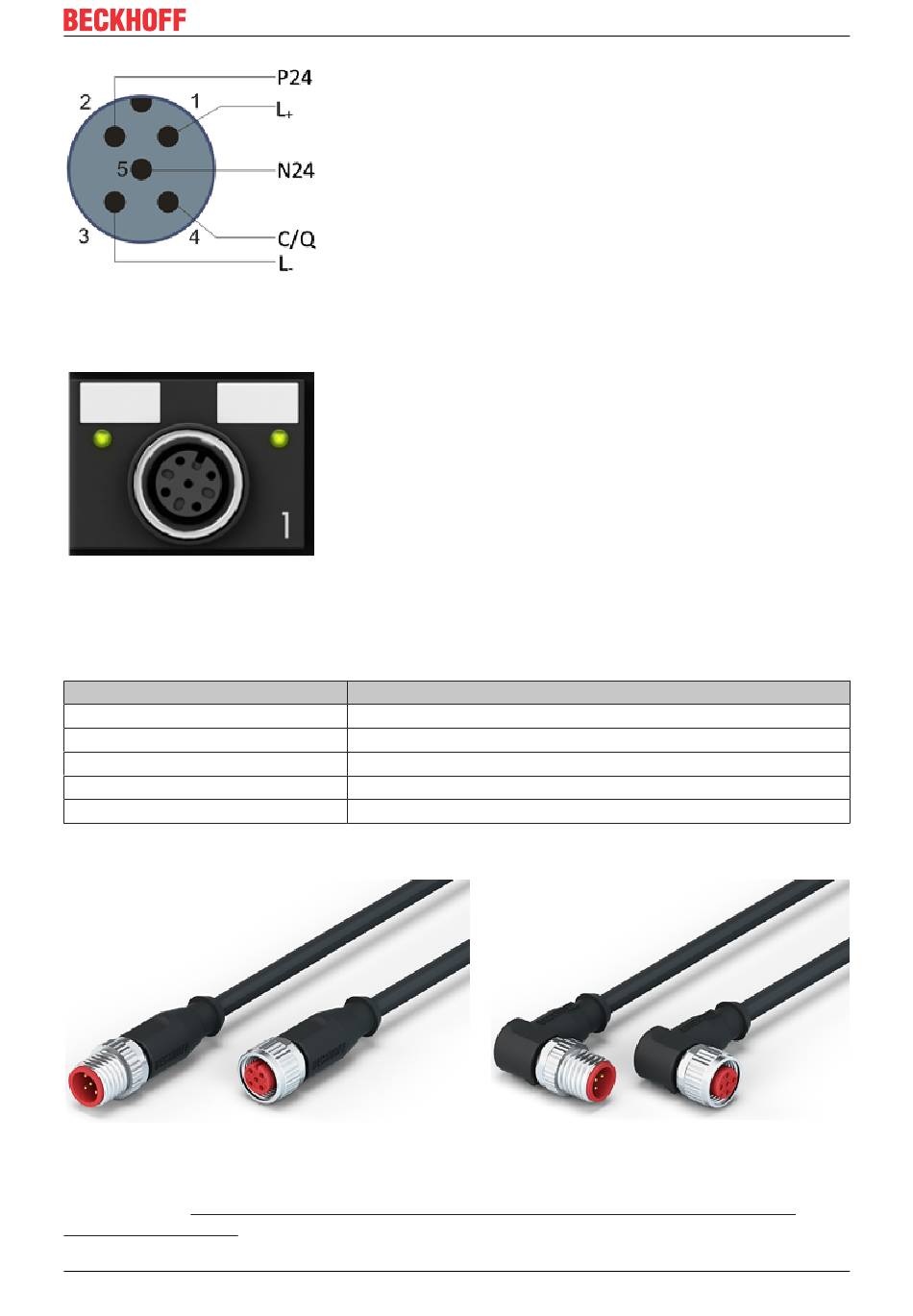

Abb. 10: Anschlussbelegung Port Class B
Für den abgehenden IO-Link-Anschluss verfügt der IO-Link Master (EP622x-xxxx) über eine A-kodierte M12-
Buchse.
Abb. 11: IO-Link-Anschluss, Master
Aderfarben
Die Aderfarben des IO-Link Kabels mit der dazugehörigen Pin-Belegung des IO-Link Steckverbinders:
Pin
1
2
3
4
5
IO-Link-Kabel
Abb. 12: Beispiel IO-Link Kabel: Stecker auf Buchse
Die von Beckhoff lieferbaren Kabel für das IO-Link-System finden Sie unter dem folgenden Link unter dem
Punkt „Zubehör": https://beckhoff.de/german/fieldbus_components_accessories/m12_sensor_5w.htm?
id=51657421126830456
EPI4xxx, ERI4xxx
Aderfarbe
braun
weiß
blau
schwarz
grau
Version: 1.4
Montage und Anschluss
21
