AsViva F1 Benutzerhandbuch Seite 13

MONTAGE ANLEITUNG

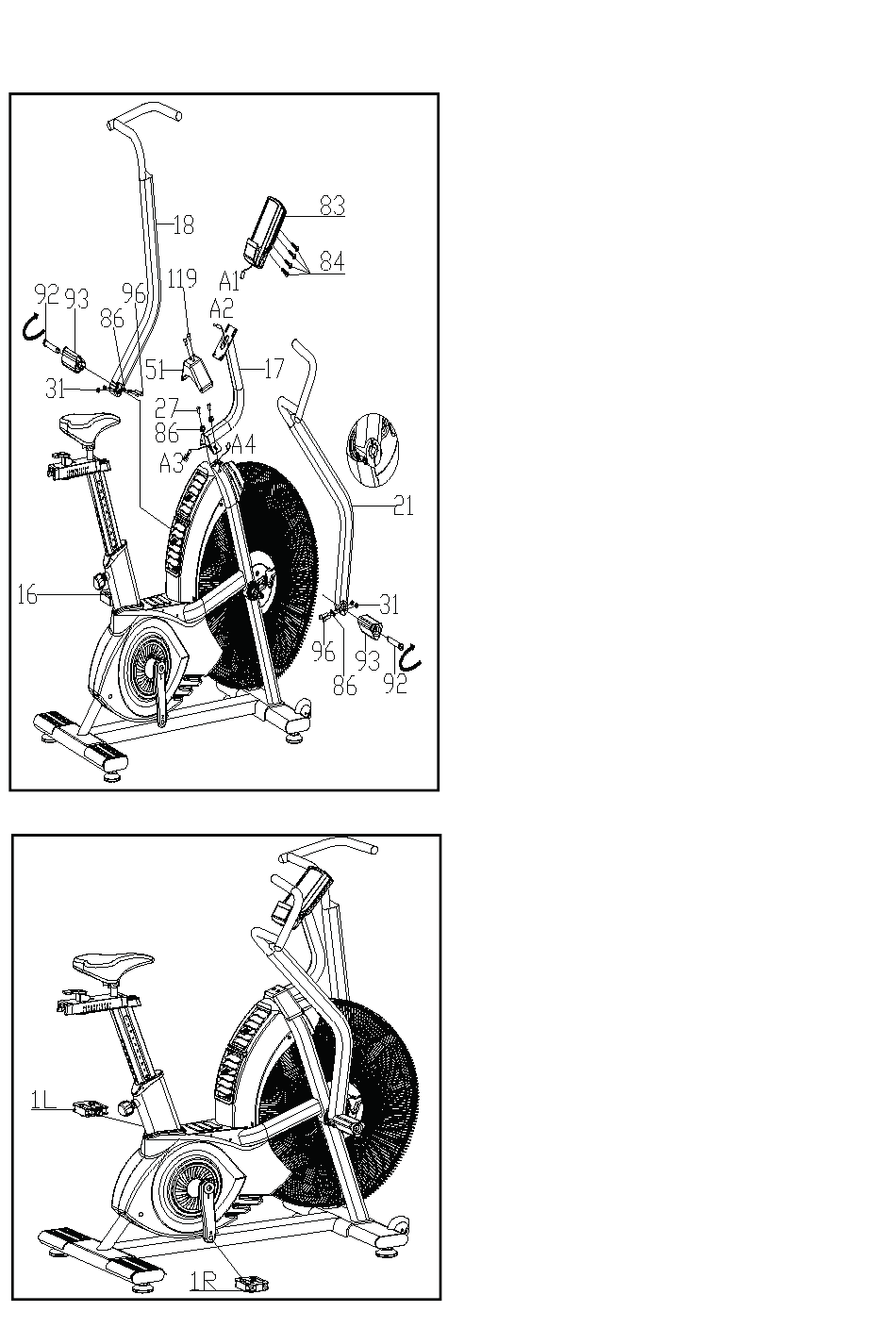

SCHRITT 3:
Setzen Sie die linke Lenkerbaugruppe (18)
und die rechte Lenkerbaugruppe (21) in
die Hauptrahmenbaugruppe (16) gemäß
nach der in der Abbildung gezeigten Methode
und verwenden Sie die Schrauben 16 (96), elas-
tische Unterlegscheiben (86) und Muttern (31),
um sie zu verschrauben. Befestigen Sie dann die
Pedalschrauben (92) und Abdeckung (93) mit
dem Hauptrahmen (16). Nach dem Verbinden der
Stecker (A3 & A4), befestigen Sie (17) auf der am
Hauptgerät (16) verwenden Sie dazu den Sechs-
kant Steckschlüssel BOLT 1 (27) und die Feder-
scheibe 2 (86); Verwenden Sie die Schraube 1
(119), um die Abdeckung der Instrumentenrohr-
verkleidung (51) an die Verbindungsbaugruppe
(17) zu montieren.
Schließen Sie zum Schluss die Stecker (A1 &
A2) an. Befestigen Sie dann den Console (83)
auf dem Teil (17) und verwenden Sie dazu die
Schrauben 3 (84).
SCHRITT 4:
Die Pedale (1L & 1R) sind mit „L" und „R"
markiert - Links und Rechts.
Verbinden Sie sie mit den entsprechenden Kur-
belarmen. Der rechte Kurbelarm ist während Sie
darauf sitzen auf der rechten Seite.
Beachten Sie, dass das rechte Pedal im Uhrzei-
gersinn und das linke Pedal gegen den Uhrzei-
gersinn eingeschraubt werden soll.
