MONTAGE ANLEITUNG

1. VORBEREITUNG:
A. Stellen Sie vor dem Zusammenbau sicher, dass Sie genügend Platz um den Artikel herum haben.
B.Verwenden Sie zum Zusammenbau das vorhandene Werkzeug.
C.Bitte prüfen Sie vor dem Zusammenbau, ob alle benötigten Teile vorhanden sind (siehe oben). In
dieser Anleitung finden Sie eine Explosionszeichnung mit allen Einzelteilen (gekennzeichnet mit Zah-
len), aus denen dieser Artikel besteht.
2. MONTAGE ANLEITUNG:
12

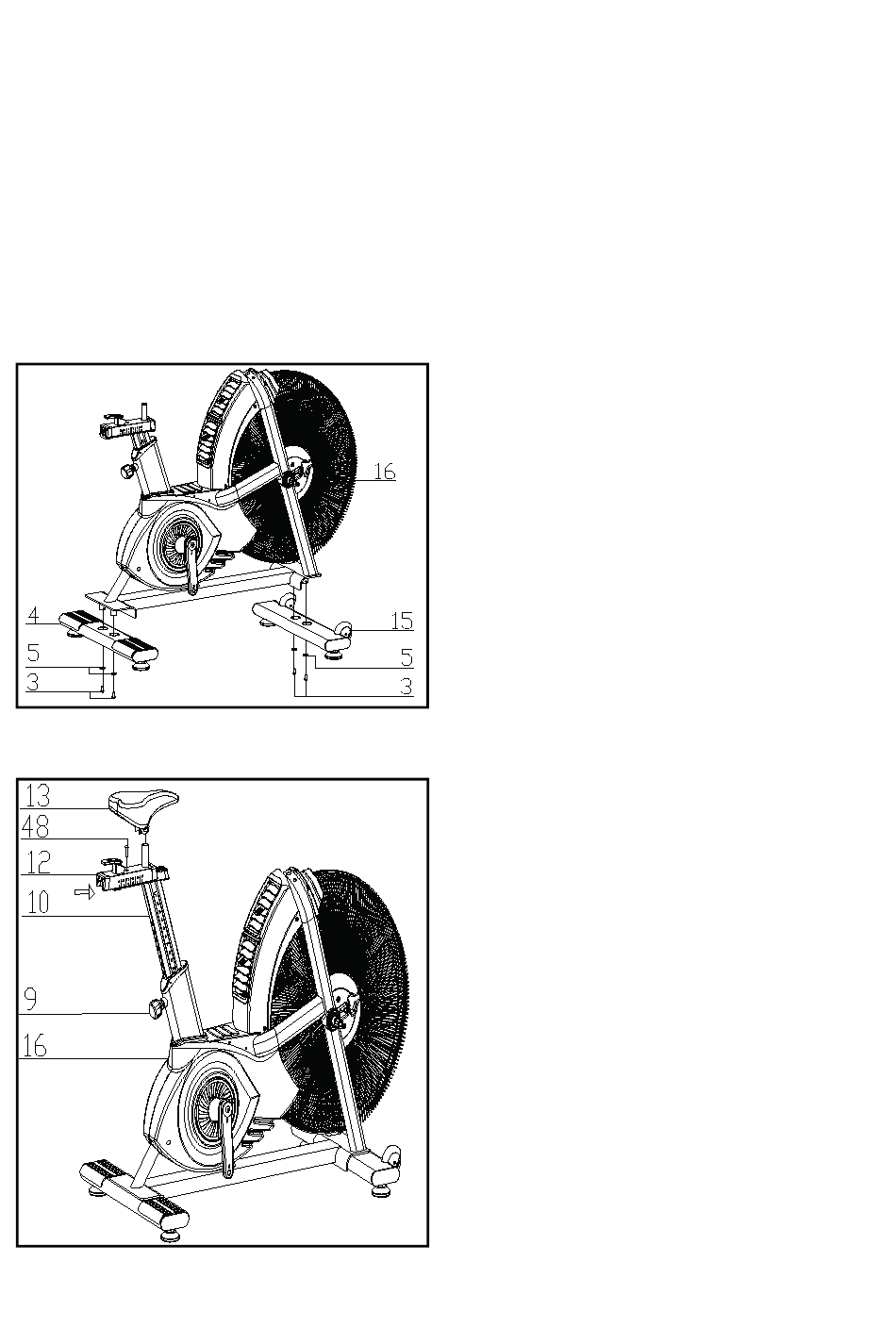

SCHRITT 1:
Befestigen Sie den vorderen Stabilisator (15) am
Hauptrahmen (16) mit zwei Sätzen Ø10
Unterlegscheiben (5) und Schraube 1 (3).
Befestigen Sie den hinteren Stabilisator (4) an der
Hauptrahmen (16) mit zwei Sätzen Ø10 Unterleg-
scheiben (5) und Schraube 1 (3)
SCHRITT 2:
Schieben Sie dann die Sattelstütze (12) in die verti-
kale Sattelstütze (10).
Befestigen Sie
Wählen Sie dann die gewünschte Höhe aus.
Lassen Sie den
hen Sie
Befestigen Sie nun den Sattel (13) an der Sattelstüt-
ze (12) wie abgebildet und ziehen Sie die Schrau-
ben fest.
die Schrauben
Knopf los und
die Schraube
(48).
zie-
fest.
