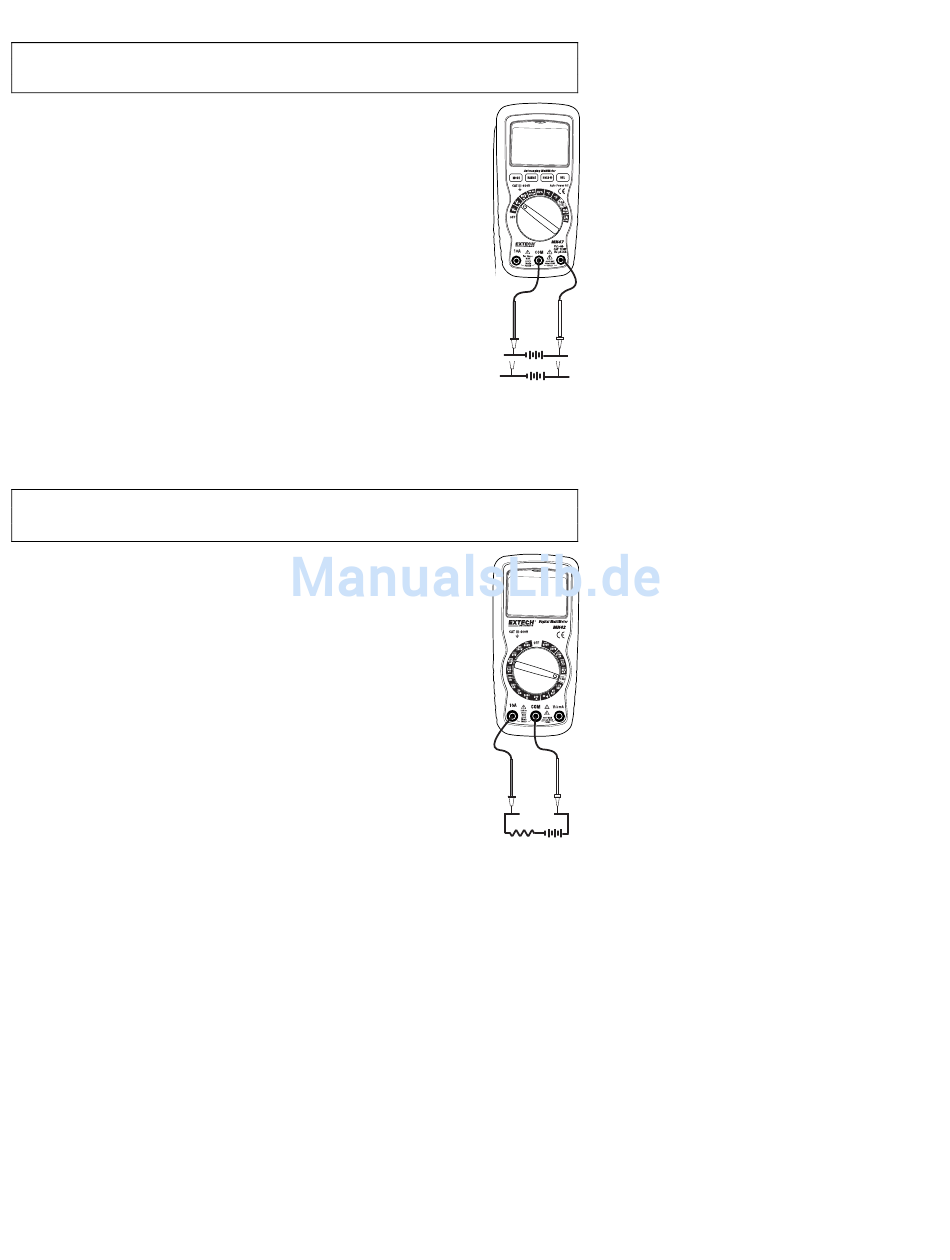

GELICHSPANNUNGSMESSUNG
ACHTUNG: Messen Sie keine Gleichspannungen, falls ein Motor im Schaltkreis ein-
oder ausgeschaltet wird. Es kann zu starken Spannungsstößen kommen, die das
Messgerät beschädigen könnten.
1.
Stellen Sie den Funktionsschalter auf VDC.
2.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die
negative COM Buchse an.
Schließen Sie den roten Prüfspitzen-Bananenstecker an die
positive V Buchse an.
3.
Legen Sie die schwarze Prüfspitze an die negative Seite des
Schaltkreises an. Legen Sie die rote Prüfspitze an die positive
Seite des Schaltkreises an.
4.
Lesen Sie die Spannung vom Bildschirm ab. Drehen Sie den
Funktionschalter schrittweise in die niedrigeren VDC Stellungen,
um eine höhere Messwertauflösung zu bekommen. Auf dem
Bildschirm werden der entsprechende Dezimalpunkt und
Messwert angezeigt. Ist die Polarität verkehrt, wird auf dem
Bildschirm (-) minus vor dem Messwert angezeigt.
GLEICHSTROMMESSUNG
ACHTUNG: Führen Sie bei 10 A keine Messungen durch, die länger als 30 s dauern.
Eine Dauer von länger als 30 s könnte zu Schäden am Messgerät und/oder den
Prüfspitzen führen.
1.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die
negative COM Buchse an.
2.
Drehen Sie für Strommessungen bis zu 200 mA DC den
Funktionsschalter in die höchste mADC Stellung, und schließen
Sie den roten Prüfspitzen-Bananenstecker an die mA Buchse an.
3.
Drehen Sie für Strommessungen bis zu 10A DC, den
Funktionsschalter auf den 10A DC Bereich und schließen Sie den
roten Prüfspitzen-Bananenstecker an die 10A Buchse an.
4.
Machen Sie den zu prüfenden Schaltkreis stromlos, schalten Sie
danach den Schaltkreis an dem Punkt, wo Sie den Strom messen
wollen, offen.
5.
Legen Sie die schwarze Prüfspitze an die negative Seite des
Schaltkreises an. Legen Sie die rote Prüfspitze an die positive
Seite des Schaltkreises an.
6.
Schalten Sie den Schaltkreis wieder zu.
7.
Lesen Sie den Strommesswert vom Bildschirm ab. Drehen Sie für
mADC Messungen, den Funktionsschalter schrittweise auf die
niedrigeren mADC Bereiche um eine höhere Messwertauflösung zu bekommen.
MN42-EU - V1.1 – 07/2010
5
-
+
-
+
+
-
