라벨
색상
적색
적색
-
DIAG
녹색
적색
적색
NS
녹색
녹색
적색/녹색
적색
적색
-
MS
녹색
녹색
적색/녹색
적색
적색
-
L/A 1
녹색
L/A 2
노란색
-

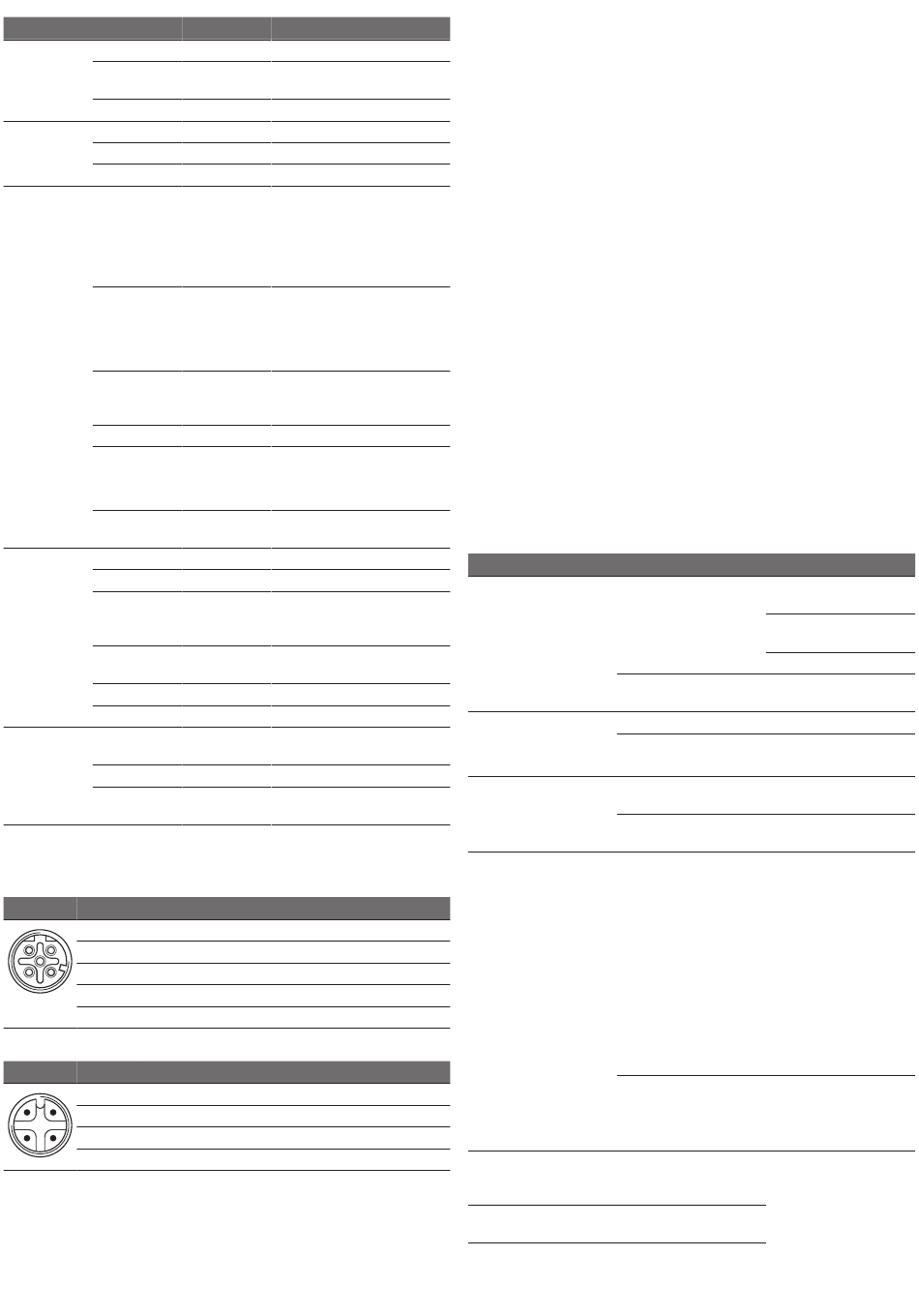

11.3 핀 할당
표 9: Pinbelegung X7E1/X7E2
핀
의미
1
TD+
2
RD+
1
2
4
3
TD-
3
4
RD-
하우징
기능성 접지
표 10: 전원 공급 장치 핀 할당
핀
의미
1
24V DC 전원 공급 장치 센서/전자 장치(UL)
2
1
2
24V DC 액추에이터 전압(UA)
3
4
3
0V DC 전원 공급 장치 센서/전자 장치(UL)
4
0V DC 액추에이터 전압(UA)
AVENTICS™ Ethernet/IP | 570090-BAL-AB | 독일어
상태
의미
점멸(1 Hz)
공급 전압이 26.4 V DC.보다 큽니다.
점등
밸브 공급 전압이 21.6 V DC 미만인
경우
꺼짐
공급 전압이 10 V DC 미만입니다.
점등
하드웨어 상태가 정상입니다
점멸(1 Hz)
사용 가능한 제품의 진단 메시지
점등
밸브 장치의 하드웨어 오류
점등
연결됨:
•
IP 주소가 구성됨
•
최소 1개의 CIP 연결이 설정되었
습니다
•
독점 소유자 연결 시간 초과 없음
점멸(1 Hz)
연결 없음:
•
IP 주소가 구성됨
•
CIP 연결이 설정되지 않았습니다
•
독점 소유자 연결 시간 초과 없음
점등 (250 ms 녹
자가 테스트
색, 250 ms 적색,
녹색)
점멸(1 Hz)
마스터 연결이 중단되었습니다.
점등
구성 없음
물리적 연결이 없음
물리적 연결 속도가 느림
꺼짐
제품은 주기적으로 제어 장치와 데이
터를 교환합니다.
점등
사용 준비가 완료된 제품
점멸(1 Hz)
대기: 제품이 구성되지 않았습니다
점등 (250 ms 녹
자가 테스트
색, 250 ms 적색,
녹색)
점멸(1 Hz)
치명적인 복구 가능한 오류(예: 부정확
하거나 일관성 없는 구성)
점등
복구할 수 없는 치명적인 오류
꺼짐
제품이 꺼짐.
점등
네트워크에 대한 물리적 연결이 인식
되었습니다.
점멸
데이터 패킷 수신.
꺼짐
네트워크에 대한 물리적 연결이 인식
되지 않았습니다.
12 폐기
부적절한 폐기는 환경 오염으로 이어집니다. 그러면 원자재를 더 이상 재활용할 수 없
게 됩니다.
해당 국가 규정에 따라 제품, 포장재 및 유출된 작동 재료를 폐기하십시오.
u
13 문제 해결 및 오류 수정
13.1 절차
1단계: 시스템 확인
장애가 발생한 경우 먼저 제품이 설치된 시스템 또는 시스템의 일부를 점검하십시
u
오. 다음 사항을 확인하십시오:
•
모든 연결. g 9. 유지보수를 참조하십시오.
•
설정.
데이터를 참조하십시오.
g 14. 기술
2단계: 제품 확인
1. 시스템 또는 시스템 섹션의 압력을 낮추고 전원을 차단하십시오.
2. 아래에 설명된 오류 패턴을 사용하여 제품을 점검하십시오.
3. '해결 방법' 하단의 정보를 사용하여 문제 해결을 수행하십시오.
설명에 따라 오류를 해결할 수 없는 경우: 제품을 분해하여 반품하십시오.
품
반품을 참조하십시오.
4. 오류가 수정된 경우: 시스템과 제품을 다시 작동하십시오.
13.2 오류 이미지
오류
가능한 원인
밸브에 출구 압력 없음
•
제품에 연결된 전원 공급 장
치가 없습니다. LED 표시
참조
•
사용 가능한 공급 압력이 없
습니다.
출구 압력이 너무 낮음
공급 압력이 너무 낮음.
제품에 전원 공급 장치가 충분
하지 않습니다.
공기가 소리 내어 빠져나감
제품과 공급 사이의 누수.
공압 장치가 잘못 연결되었습니
다.
DHCP 서버를 통한 주소 할당이
0x00 주소가 설정되기 전에 저
불가능합니다
장 작업이 트리거되었습니다
주소가 잘못 설정되었습니다.
UL/UA LED가 녹색으로 점멸
공급 전압이 하한 허용 오차 한
계(18 V DC)보다 낮고 10 V DC
보다 큽니다
UL/UA LED가 적색으로 점등
밸브 공급 전압이 21.6 V DC 미
만인 경우
g 4.3 제
해결 방법
커넥터 X1S에 전원 공급 장치를
연결합니다.
전원 공급 장치의 극성을 확인
하십시오.
시스템 구성 요소를 켜십시오.
공급 압력을 연결하십시오.
공급 압력을 높이십시오.
제품의 LED를 확인하십시오.
충분한 전원을 공급하십시오.
전원 연결 상태를 확인하십시
오.
공압 연결을 확인하십시오.
1. 전원 공급 장치 분리
2. 1에서 254(0x01 및 0xFE)
사이의 주소를 설정하십시
오.
3. 전원 공급 장치를 설정하십
시오.
4. 5초 대기한 후, 전원 공급 장
치를 분리하십시오.
5. 주소 스위치를 0x00으로 설
정하십시오.
6. 전원 공급 장치를 설정하십
시오.
1. 전원 공급 장치 분리
2. 주소를 설정하십시오.
g 7.1.3 IP 주소 및 서브넷
마스크 할당
참조.
커넥터 X1S에 전원 공급 장치를
점검합니다.
88
