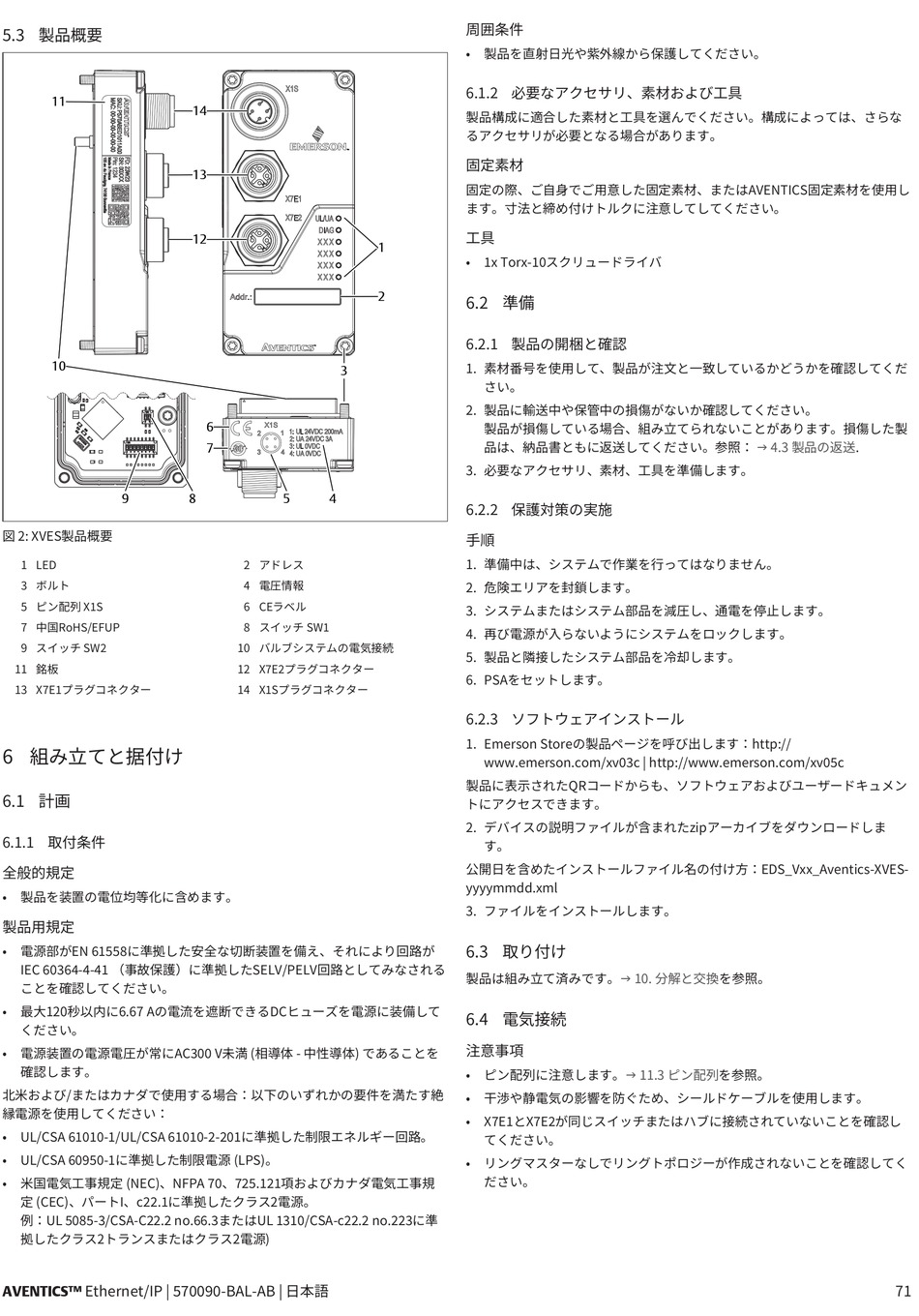

5.3 製品概要
11
10
9
図 2: XVES製品概要
1 LED
3 ボルト
5 ピン配列 X1S
7 中国RoHS/EFUP
9 スイッチ SW2
11 銘板
13 X7E1プラグコネクター
6 組み立てと据付け
6.1 計画
6.1.1 取付条件
全般的規定
•
製品を装置の電位均等化に含めます。
製品用規定
•
電源部がEN 61558に準拠した安全な切断装置を備え、それにより回路が
IEC 60364-4-41 （事故保護）に準拠したSELV/PELV回路としてみなされる
ことを確認してください。
•
最大120秒以内に6.67 Aの電流を遮断できるDCヒューズを電源に装備して
ください。
•
電源装置の電源電圧が常にAC300 V未満 (相導体 - 中性導体) であることを
確認します。
北米および/またはカナダで使用する場合：以下のいずれかの要件を満たす絶
縁電源を使用してください：
•
UL/CSA 61010-1/UL/CSA 61010-2-201に準拠した制限エネルギー回路。
•
UL/CSA 60950-1に準拠した制限電源 (LPS)。
•
米国電気工事規定 (NEC)、NFPA 70、725.121項およびカナダ電気工事規
定 (CEC)、パートI、c22.1に準拠したクラス2電源。
例：UL 5085-3/CSA-C22.2 no.66.3またはUL 1310/CSA-c22.2 no.223に準
拠したクラス2トランスまたはクラス2電源)
AVENTICS™ Ethernet/IP | 570090-BAL-AB | 日本語
14
13
12
3
6
7
8
5
4
2 アドレス
4 電圧情報
6 CEラベル
8 スイッチ SW1
10 バルブシステムの電気接続
12 X7E2プラグコネクター
14 X1Sプラグコネクター
周囲条件
•
製品を直射日光や紫外線から保護してください。
6.1.2 必要なアクセサリ、素材および工具
製品構成に適合した素材と工具を選んでください。構成によっては、さらな
るアクセサリが必要となる場合があります。
固定素材
固定の際、ご自身でご用意した固定素材、またはAVENTICS固定素材を使用し
ます。寸法と締め付けトルクに注意してしてください。
工具
1
•
1x Torx-10スクリュードライバ
2
6.2 準備
6.2.1 製品の開梱と確認
1. 素材番号を使用して、製品が注文と一致しているかどうかを確認してくだ
さい。
2. 製品に輸送中や保管中の損傷がないか確認してください。
製品が損傷している場合、組み立てられないことがあります。損傷した製
品は、納品書ともに返送してください。参照： g 4.3 製品の返送.
3. 必要なアクセサリ、素材、工具を準備します。
6.2.2 保護対策の実施
手順
1. 準備中は、システムで作業を行ってはなりません。
2. 危険エリアを封鎖します。
3. システムまたはシステム部品を減圧し、通電を停止します。
4. 再び電源が入らないようにシステムをロックします。
5. 製品と隣接したシステム部品を冷却します。
6. PSAをセットします。
6.2.3 ソフトウェアインストール
1. Emerson Storeの製品ページを呼び出します：http://
www.emerson.com/xv03c | http://www.emerson.com/xv05c
製品に表示されたQRコードからも、ソフトウェアおよびユーザードキュメン
トにアクセスできます。
2. デバイスの説明ファイルが含まれたzipアーカイブをダウンロードしま
す。
公開日を含めたインストールファイル名の付け方：EDS_Vxx_Aventics-XVES-
yyyymmdd.xml
3. ファイルをインストールします。
6.3 取り付け
製品は組み立て済みです。g 10. 分解と交換を参照。
6.4 電気接続
注意事項
•
ピン配列に注意します。g 11.3 ピン配列を参照。
•
干渉や静電気の影響を防ぐため、シールドケーブルを使用します。
•
X7E1とX7E2が同じスイッチまたはハブに接続されていないことを確認し
てください。
•
リングマスターなしでリングトポロジーが作成されないことを確認してく
ださい。
71
