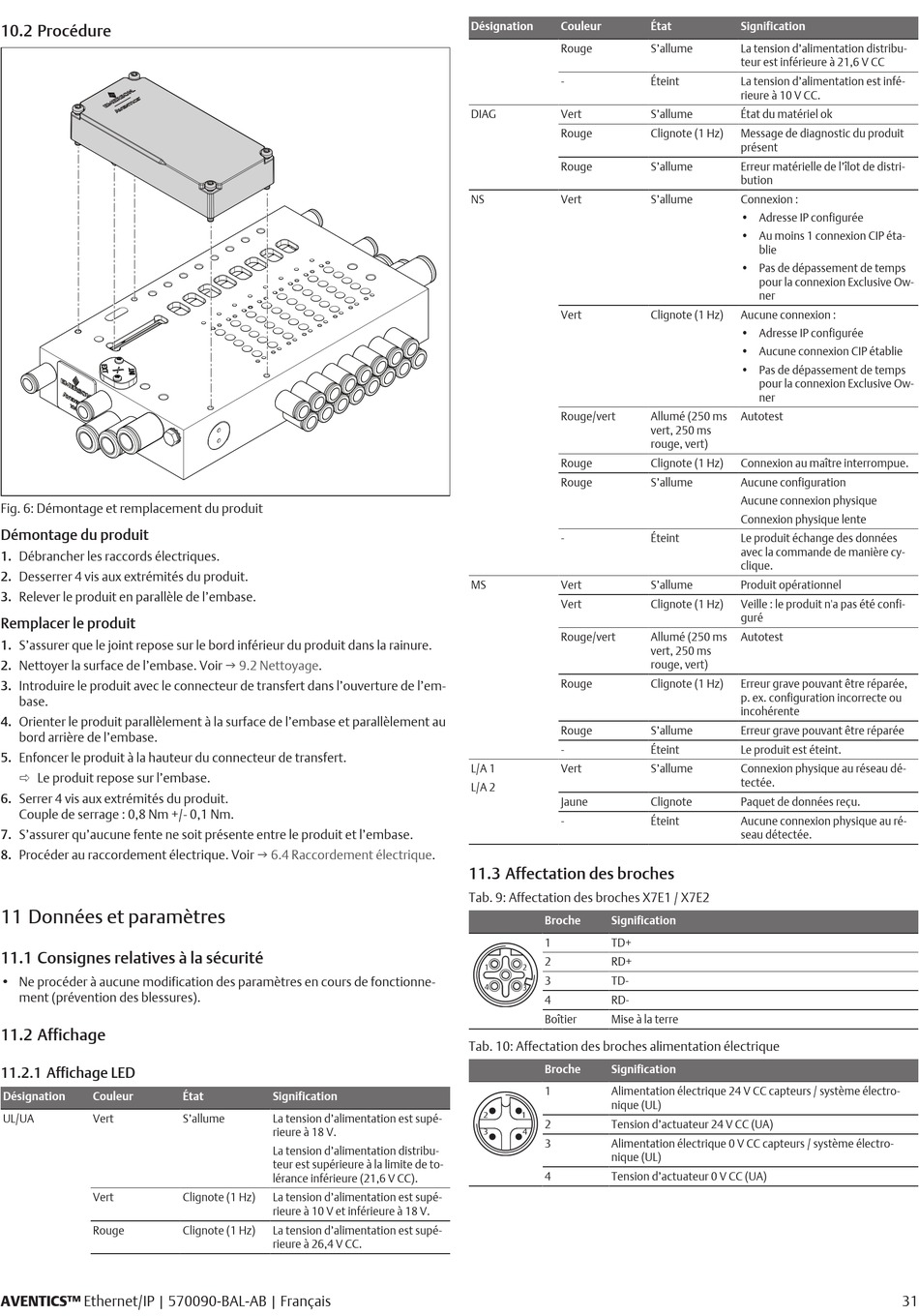

10.2 Procédure
Fig. 6: Démontage et remplacement du produit
Démontage du produit
1. Débrancher les raccords électriques.
2. Desserrer 4 vis aux extrémités du produit.
3. Relever le produit en parallèle de l'embase.
Remplacer le produit
1. S'assurer que le joint repose sur le bord inférieur du produit dans la rainure.
2. Nettoyer la surface de l'embase. Voir g 9.2 Nettoyage.
3. Introduire le produit avec le connecteur de transfert dans l'ouverture de l'em-
base.
4. Orienter le produit parallèlement à la surface de l'embase et parallèlement au
bord arrière de l'embase.
5. Enfoncer le produit à la hauteur du connecteur de transfert.
ð Le produit repose sur l'embase.
6. Serrer 4 vis aux extrémités du produit.
Couple de serrage : 0,8 Nm +/- 0,1 Nm.
7. S'assurer qu'aucune fente ne soit présente entre le produit et l'embase.
8. Procéder au raccordement électrique. Voir
11 Données et paramètres
11.1 Consignes relatives à la sécurité
• Ne procéder à aucune modification des paramètres en cours de fonctionne-
ment (prévention des blessures).
11.2 Affichage
11.2.1 Affichage LED
Désignation
Couleur
UL/UA
Vert
Vert
Rouge
AVENTICS™ Ethernet/IP | 570090-BAL-AB | Français
g 6.4 Raccordement
État
Signification
S'allume
La tension d'alimentation est supé-
rieure à 18 V.
La tension d'alimentation distribu-
teur est supérieure à la limite de to-
lérance inférieure (21,6 V CC).
Clignote (1 Hz)
La tension d'alimentation est supé-
rieure à 10 V et inférieure à 18 V.
Clignote (1 Hz)
La tension d'alimentation est supé-
rieure à 26,4 V CC.
Désignation
DIAG
NS
MS
L/A 1
L/A 2
électrique.
11.3 Affectation des broches
Tab. 9: Affectation des broches X7E1 / X7E2
Broche
1
2
1
2
3
4
3
4
Boîtier
Tab. 10: Affectation des broches alimentation électrique
Broche
1
2
1
2
3
4
3
4
Couleur
État
Rouge
S'allume
-
Éteint
Vert
S'allume
Rouge
Clignote (1 Hz)
Rouge
S'allume
Vert
S'allume
Vert
Clignote (1 Hz)
Rouge/vert
Allumé (250 ms
vert, 250 ms
rouge, vert)
Rouge
Clignote (1 Hz)
Rouge
S'allume
-
Éteint
Vert
S'allume
Vert
Clignote (1 Hz)
Rouge/vert
Allumé (250 ms
vert, 250 ms
rouge, vert)
Rouge
Clignote (1 Hz)
Rouge
S'allume
-
Éteint
Vert
S'allume
Jaune
Clignote
-
Éteint
Signification
TD+
RD+
TD-
RD-
Mise à la terre
Signification
Alimentation électrique 24 V CC capteurs / système électro-
nique (UL)
Tension d'actuateur 24 V CC (UA)
Alimentation électrique 0 V CC capteurs / système électro-
nique (UL)
Tension d'actuateur 0 V CC (UA)
Signification
La tension d'alimentation distribu-
teur est inférieure à 21,6 V CC
La tension d'alimentation est infé-
rieure à 10 V CC.
État du matériel ok
Message de diagnostic du produit
présent
Erreur matérielle de l'îlot de distri-
bution
Connexion :
• Adresse IP configurée
• Au moins 1 connexion CIP éta-
blie
• Pas de dépassement de temps
pour la connexion Exclusive Ow-
ner
Aucune connexion :
• Adresse IP configurée
• Aucune connexion CIP établie
• Pas de dépassement de temps
pour la connexion Exclusive Ow-
ner
Autotest
Connexion au maître interrompue.
Aucune configuration
Aucune connexion physique
Connexion physique lente
Le produit échange des données
avec la commande de manière cy-
clique.
Produit opérationnel
Veille : le produit n'a pas été confi-
guré
Autotest
Erreur grave pouvant être réparée,
p. ex. configuration incorrecte ou
incohérente
Erreur grave pouvant être réparée
Le produit est éteint.
Connexion physique au réseau dé-
tectée.
Paquet de données reçu.
Aucune connexion physique au ré-
seau détectée.
31
