6 Montage et installation
6.1 Planification
6.1.1 Conditions d'installation
Spécifications générales
• Incorporer le produit à la liaison équipotentielle de l'installation.
Spécifications pour le produit
• S'assurer que les blocs d'alimentation sont équipés d'une coupure sûre selon
EN 61558 et que les circuits électriques s'appliquent ainsi en tant que circuits
électriques SELV / PELV selon CEI 60364-4-41 (protection contre les acci-
dents).
• Doter l'alimentation électrique d'un fusible CC capable d'interrompre un cou-
rant de 6,67 A en l'espace de max. 120 s.
• S'assurer que la tension d'alimentation du bloc d'alimentation est tou-
jours < 300 V CA (conducteur extérieur - conducteur neutre).
Pour une utilisation en Amérique du Nord et/ou au Canada : utiliser une source
d'alimentation isolée qui répond à l'une des exigences suivantes :
• Circuit électrique avec énergie limitée en conformité avec UL/CSA 61010-1 /
UL/CSA 61010-2-201.
• Source de courant limitée (LPS) conformément à UL / CSA 60950-1.
• Source de courant de classe 2 qui correspond au National Electrical Code
(NEC), NFPA 70, clause 725.121 et au Canadian Electric Code (CEC), partie I,
c22.1.
Exemple : transformateur de classe 2 ou source de courant de classe 2 confor-
mément à UL 5085-3 / CSA-C22.2 n° 66.3 ou UL 1310/CSA-c22.2 n° 223)
Conditions ambiantes
• Protéger le produit des rayons directs du soleil et des rayons UV.
6.1.2 Accessoires, matériel et outils requis
Sélectionner un matériau et un outil adaptés à la configuration du produit. Des
outils supplémentaires sont nécessaires en fonction de la configuration.
Matériel de fixation
Pour la fixation, vous pouvez utiliser votre propre matériel de fixation ou le maté-
riel de fixation AVENTICS. Tenir compte des dimensions et des couples de ser-
rage.
Outil
• 1x tournevis Torx 10
6.2 Préparation
6.2.1 Déballage et vérification du produit
1. A l'aide de la référence, vérifier si le produit correspond à votre commande.
2. Vérifier un éventuel endommagement du produit lié au transport.
Ne pas monter un produit endommagé. Retourner les produits endommagés
avec les documents de livraison. Voir
3. Préparer les accessoires, le matériel et les outils requis.
6.2.2 Exécution des mesures préventives
Procédure
1. Pendant les préparations, ne pas procéder à des travaux sur l'installation.
2. Délimiter les zones dangereuses.
3. Mettre l'installation et / ou la partie de l'installation hors pression et hors ten-
sion.
4. Sécuriser l'installation contre toute remise en marche.
5. Laisser refroidir le produit et les parties voisines de l'installation.
6. Porter un EPI.
6.2.3 Installation du logiciel
1. Ouvrir la page de produit dans l'Emerson Store : http://www.emerson.com/
xv03c | http://www.emerson.com/xv05c
Un code QR redirigeant également vers le logiciel et la documentation utilisateur
figure sur le produit.
2. Télécharger l'archive zip contenant les fichiers de description de l'appareil.
AVENTICS™ Ethernet/IP | 570090-BAL-AB | Français
g 4.3 Retourner le
produit.
Convention de nommage du fichier d'installation avec date de publication :
EDS_Vxx_Aventics-XVES-yyyymmdd.xml
3. Installer le fichier.
6.3 Pose
Le produit est prémonté.
Voir g 10. Démontage et
6.4 Raccordement électrique
Remarques
• Respecter l'affectation des broches.
• Utiliser des câbles blindés pour la protection contre les perturbations et les ef-
fets électrostatiques.
• S'assurer que X7E1 et X7E2 ne sont pas reliés au même commutateur ou
concentrateur.
• S'assurer qu'aucune topologie en anneau n'est établie sans RingMaster.
Procédure
1

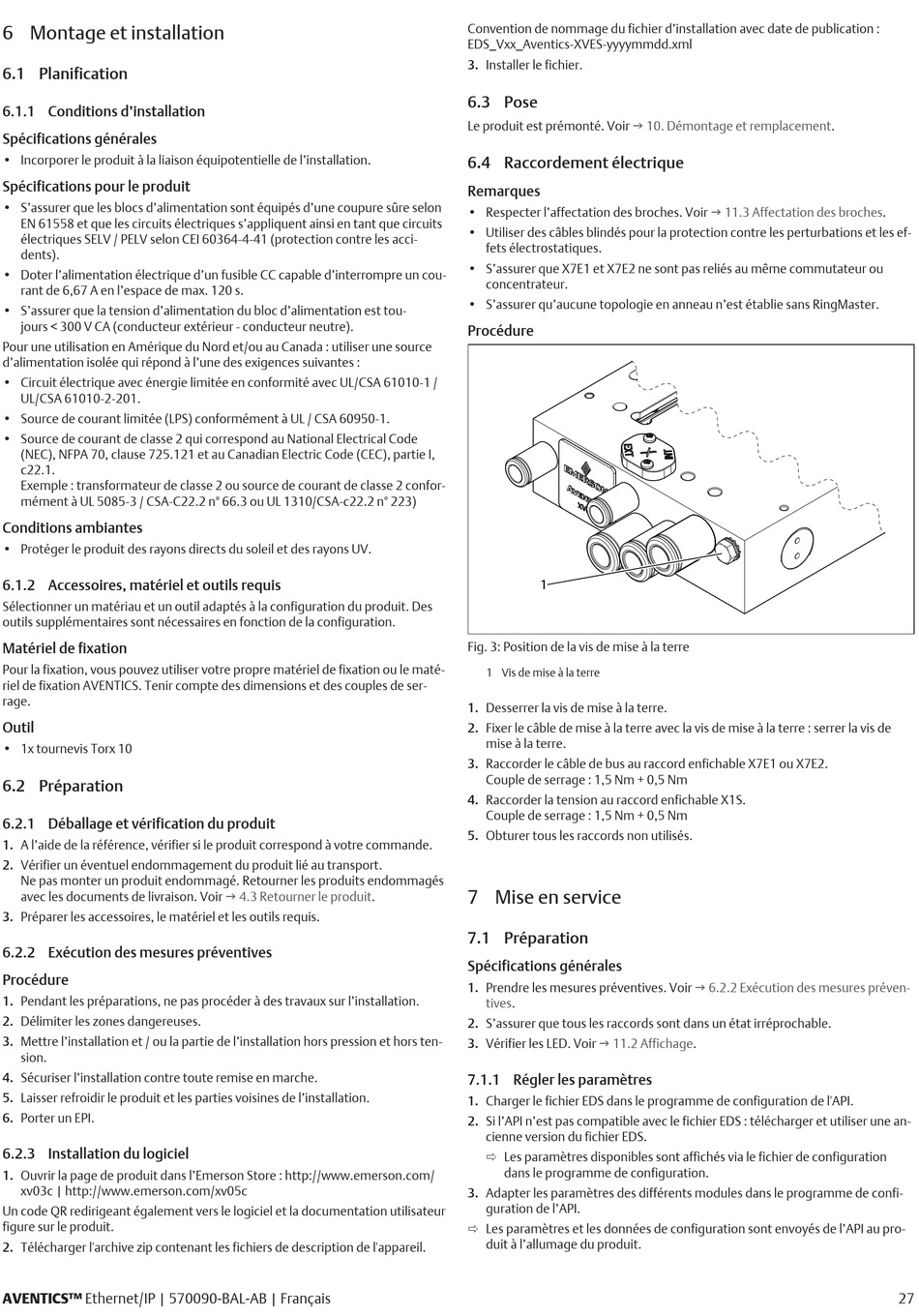

Fig. 3: Position de la vis de mise à la terre
1 Vis de mise à la terre
1. Desserrer la vis de mise à la terre.
2. Fixer le câble de mise à la terre avec la vis de mise à la terre : serrer la vis de
mise à la terre.
3. Raccorder le câble de bus au raccord enfichable X7E1 ou X7E2.
Couple de serrage : 1,5 Nm + 0,5 Nm
4. Raccorder la tension au raccord enfichable X1S.
Couple de serrage : 1,5 Nm + 0,5 Nm
5. Obturer tous les raccords non utilisés.
7 Mise en service
7.1 Préparation
Spécifications générales
1. Prendre les mesures préventives.
tives.
2. S'assurer que tous les raccords sont dans un état irréprochable.
3. Vérifier les LED. Voir g 11.2 Affichage.
7.1.1 Régler les paramètres
1. Charger le fichier EDS dans le programme de configuration de l'API.
2. Si l'API n'est pas compatible avec le fichier EDS : télécharger et utiliser une an-
cienne version du fichier EDS.
ð Les paramètres disponibles sont affichés via le fichier de configuration
dans le programme de configuration.
3. Adapter les paramètres des différents modules dans le programme de confi-
guration de l'API.
ð Les paramètres et les données de configuration sont envoyés de l'API au pro-
duit à l'allumage du produit.
remplacement.
Voir g 11.3 Affectation des
broches.
Voir g 6.2.2 Exécution des mesures préven-
