名称
色
緑
赤
赤
-
DIAG
緑
赤
赤
NS
緑
緑
赤/緑
赤
赤
-
MS
緑
緑
赤/緑
赤
赤
-
L/A 1
緑
L/A 2
黄
-
11.3 ピン配列
表 9: ピン配列X7E1/X7E2
ピン
意味
1
TD+
2
RD+
1
2
3
TD-
4
3
4
RD-
ハウジング 機能アース

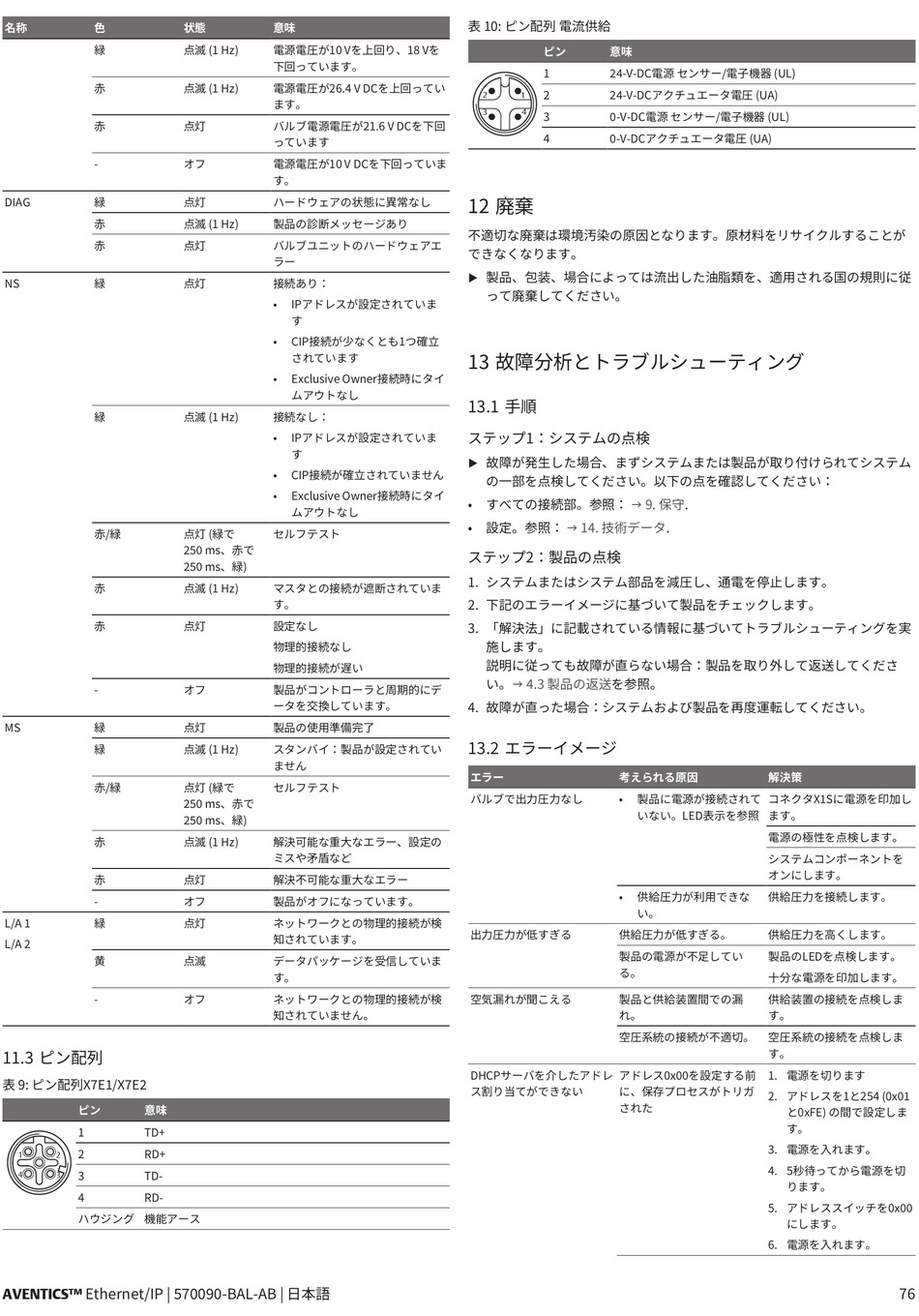

AVENTICS™ Ethernet/IP | 570090-BAL-AB | 日本語
状態
意味
点滅 (1 Hz)
電源電圧が10 Vを上回り、18 Vを
下回っています。
点滅 (1 Hz)
電源電圧が26.4 V DCを上回ってい
ます。
点灯
バルブ電源電圧が21.6 V DCを下回
っています
オフ
電源電圧が10 V DCを下回っていま
す。
点灯
ハードウェアの状態に異常なし
点滅 (1 Hz)
製品の診断メッセージあり
点灯
バルブユニットのハードウェアエ
ラー
点灯
接続あり：
•
IPアドレスが設定されていま
す
•
CIP接続が少なくとも1つ確立
されています
•
Exclusive Owner接続時にタイ
ムアウトなし
点滅 (1 Hz)
接続なし：
•
IPアドレスが設定されていま
す
•
CIP接続が確立されていません
•
Exclusive Owner接続時にタイ
ムアウトなし
点灯 (緑で
セルフテスト
250 ms、赤で
250 ms、緑)
点滅 (1 Hz)
マスタとの接続が遮断されていま
す。
点灯
設定なし
物理的接続なし
物理的接続が遅い
オフ
製品がコントローラと周期的にデ
ータを交換しています。
点灯
製品の使用準備完了
点滅 (1 Hz)
スタンバイ：製品が設定されてい
ません
点灯 (緑で
セルフテスト
250 ms、赤で
250 ms、緑)
点滅 (1 Hz)
解決可能な重大なエラー、設定の
ミスや矛盾など
点灯
解決不可能な重大なエラー
オフ
製品がオフになっています。
点灯
ネットワークとの物理的接続が検
知されています。
点滅
データパッケージを受信していま
す。
オフ
ネットワークとの物理的接続が検
知されていません。
表 10: ピン配列 電流供給
ピン
意味
1
24-V-DC電源 センサー/電子機器 (UL)
2
24-V-DCアクチュエータ電圧 (UA)
2
1
3
4
3
0-V-DC電源 センサー/電子機器 (UL)
4
0-V-DCアクチュエータ電圧 (UA)
12 廃棄
不適切な廃棄は環境汚染の原因となります。原材料をリサイクルすることが
できなくなります。
製品、包装、場合によっては流出した油脂類を、適用される国の規則に従
u
って廃棄してください。
13 故障分析とトラブルシューティング
13.1 手順
ステップ1：システムの点検
故障が発生した場合、まずシステムまたは製品が取り付けられてシステム
u
の一部を点検してください。以下の点を確認してください：
•
すべての接続部。参照： g 9. 保守.
•
設定。参照： g 14. 技術データ.
ステップ2：製品の点検
1. システムまたはシステム部品を減圧し、通電を停止します。
2. 下記のエラーイメージに基づいて製品をチェックします。
3. 「解決法」に記載されている情報に基づいてトラブルシューティングを実
施します。
説明に従っても故障が直らない場合：製品を取り外して返送してくださ
い。g 4.3 製品の返送を参照。
4. 故障が直った場合：システムおよび製品を再度運転してください。
13.2 エラーイメージ
エラー
考えられる原因
バルブで出力圧力なし
•
製品に電源が接続されて
いない。LED表示を参照
•
供給圧力が利用できな
い。
出力圧力が低すぎる
供給圧力が低すぎる。
製品の電源が不足してい
る。
空気漏れが聞こえる
製品と供給装置間での漏
れ。
空圧系統の接続が不適切。
DHCPサーバを介したアドレ
アドレス0x00を設定する前
ス割り当てができない
に、保存プロセスがトリガ
された
解決策
コネクタX1Sに電源を印加し
ます。
電源の極性を点検します。
システムコンポーネントを
オンにします。
供給圧力を接続します。
供給圧力を高くします。
製品のLEDを点検します。
十分な電源を印加します。
供給装置の接続を点検しま
す。
空圧系統の接続を点検しま
す。
1. 電源を切ります
2. アドレスを1と254 (0x01
と0xFE) の間で設定しま
す。
3. 電源を入れます。
4. 5秒待ってから電源を切
ります。
5. アドレススイッチを0x00
にします。
6. 電源を入れます。
76
