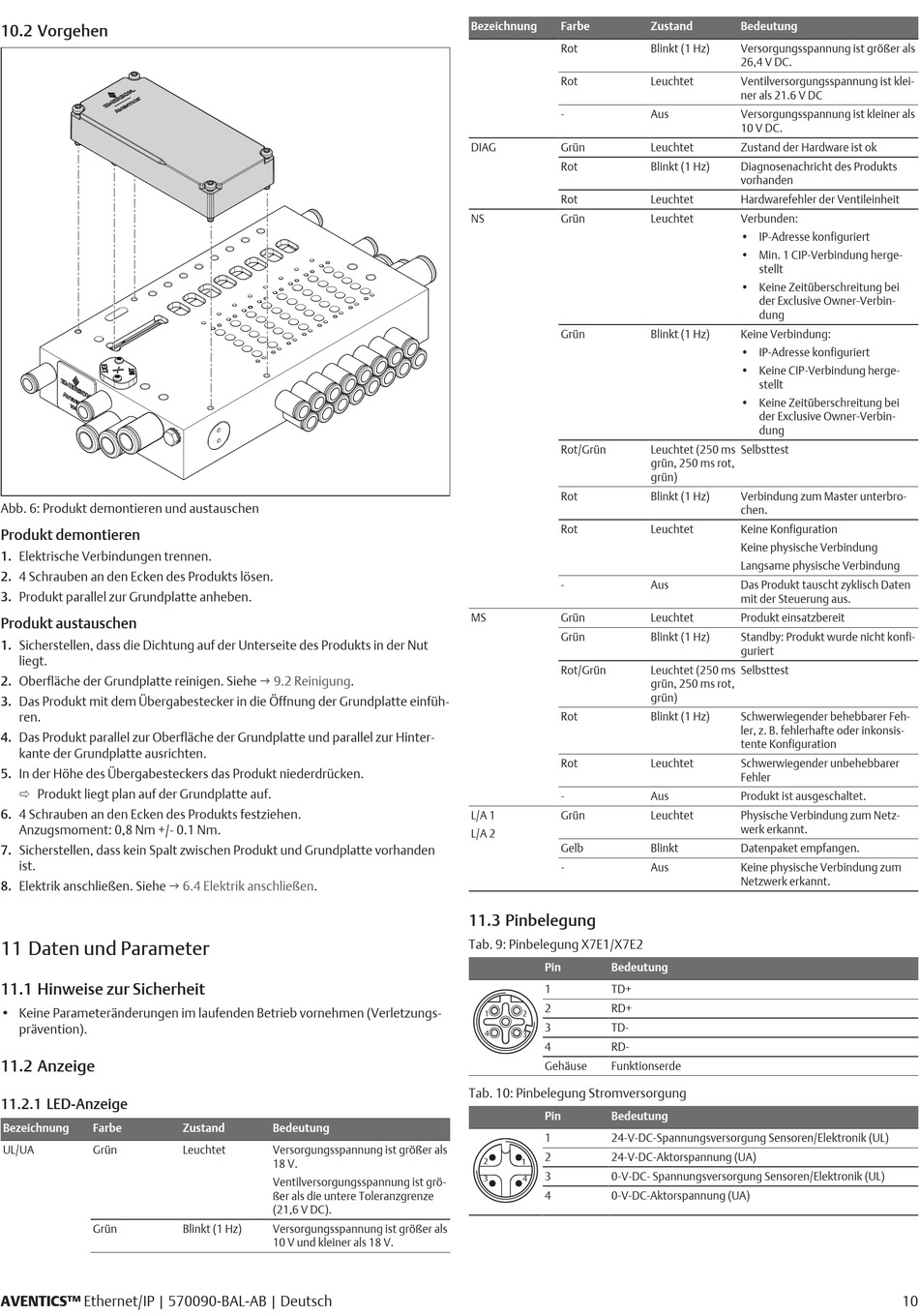

10.2 Vorgehen
Abb. 6: Produkt demontieren und austauschen
Produkt demontieren
1. Elektrische Verbindungen trennen.
2. 4 Schrauben an den Ecken des Produkts lösen.
3. Produkt parallel zur Grundplatte anheben.
Produkt austauschen
1. Sicherstellen, dass die Dichtung auf der Unterseite des Produkts in der Nut
liegt.
2. Oberfläche der Grundplatte reinigen. Siehe g 9.2 Reinigung.
3. Das Produkt mit dem Übergabestecker in die Öffnung der Grundplatte einfüh-
ren.
4. Das Produkt parallel zur Oberfläche der Grundplatte und parallel zur Hinter-
kante der Grundplatte ausrichten.
5. In der Höhe des Übergabesteckers das Produkt niederdrücken.
ð Produkt liegt plan auf der Grundplatte auf.
6. 4 Schrauben an den Ecken des Produkts festziehen.
Anzugsmoment: 0,8 Nm +/- 0.1 Nm.
7. Sicherstellen, dass kein Spalt zwischen Produkt und Grundplatte vorhanden
ist.
8. Elektrik anschließen. Siehe
g 6.4 Elektrik
11 Daten und Parameter
11.1 Hinweise zur Sicherheit
• Keine Parameteränderungen im laufenden Betrieb vornehmen (Verletzungs-
prävention).
11.2 Anzeige
11.2.1 LED-Anzeige
Bezeichnung
Farbe
UL/UA
Grün
Grün
AVENTICS™ Ethernet/IP | 570090-BAL-AB | Deutsch
anschließen.
Zustand
Bedeutung
Leuchtet
Versorgungsspannung ist größer als
18 V.
Ventilversorgungsspannung ist grö-
ßer als die untere Toleranzgrenze
(21,6 V DC).
Blinkt (1 Hz)
Versorgungsspannung ist größer als
10 V und kleiner als 18 V.
Bezeichnung
Farbe
Rot
Rot
-
DIAG
Grün
Rot
Rot
NS
Grün
Grün
Rot/Grün
Rot
Rot
-
MS
Grün
Grün
Rot/Grün
Rot
Rot
-
L/A 1
Grün
L/A 2
Gelb
-
11.3 Pinbelegung
Tab. 9: Pinbelegung X7E1/X7E2
Pin
Bedeutung
1
TD+
2
RD+
1
2
3
TD-
4
3
4
RD-
Gehäuse
Funktionserde
Tab. 10: Pinbelegung Stromversorgung
Pin
Bedeutung
1
24-V-DC-Spannungsversorgung Sensoren/Elektronik (UL)
2
24-V-DC-Aktorspannung (UA)
2
1
3
0-V-DC- Spannungsversorgung Sensoren/Elektronik (UL)
3
4
4
0-V-DC-Aktorspannung (UA)
Zustand
Bedeutung
Blinkt (1 Hz)
Versorgungsspannung ist größer als
26,4 V DC.
Leuchtet
Ventilversorgungsspannung ist klei-
ner als 21.6 V DC
Aus
Versorgungsspannung ist kleiner als
10 V DC.
Leuchtet
Zustand der Hardware ist ok
Blinkt (1 Hz)
Diagnosenachricht des Produkts
vorhanden
Leuchtet
Hardwarefehler der Ventileinheit
Leuchtet
Verbunden:
• IP-Adresse konfiguriert
• Min. 1 CIP-Verbindung herge-
stellt
• Keine Zeitüberschreitung bei
der Exclusive Owner-Verbin-
dung
Blinkt (1 Hz)
Keine Verbindung:
• IP-Adresse konfiguriert
• Keine CIP-Verbindung herge-
stellt
• Keine Zeitüberschreitung bei
der Exclusive Owner-Verbin-
dung
Leuchtet (250 ms
Selbsttest
grün, 250 ms rot,
grün)
Blinkt (1 Hz)
Verbindung zum Master unterbro-
chen.
Leuchtet
Keine Konfiguration
Keine physische Verbindung
Langsame physische Verbindung
Aus
Das Produkt tauscht zyklisch Daten
mit der Steuerung aus.
Leuchtet
Produkt einsatzbereit
Blinkt (1 Hz)
Standby: Produkt wurde nicht konfi-
guriert
Leuchtet (250 ms
Selbsttest
grün, 250 ms rot,
grün)
Blinkt (1 Hz)
Schwerwiegender behebbarer Feh-
ler, z. B. fehlerhafte oder inkonsis-
tente Konfiguration
Leuchtet
Schwerwiegender unbehebbarer
Fehler
Aus
Produkt ist ausgeschaltet.
Leuchtet
Physische Verbindung zum Netz-
werk erkannt.
Blinkt
Datenpaket empfangen.
Aus
Keine physische Verbindung zum
Netzwerk erkannt.
10
