5
4
3
2

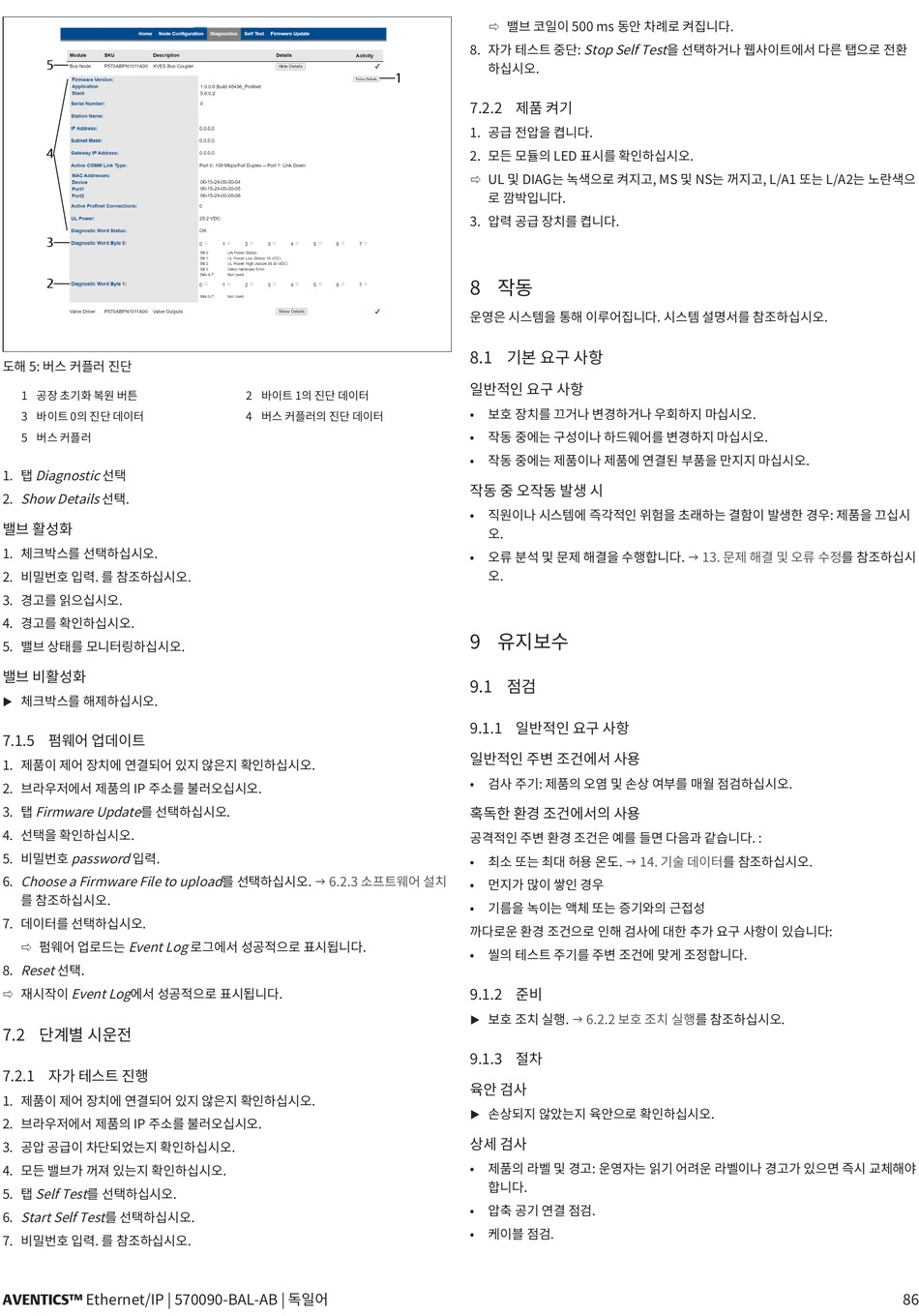

도해 5: 버스 커플러 진단
1 공장 초기화 복원 버튼
3 바이트 0의 진단 데이터
5 버스 커플러
1. 탭 Diagnostic 선택
2. Show Details 선택.
밸브 활성화
1. 체크박스를 선택하십시오.
2. 비밀번호 입력. 를 참조하십시오.
3. 경고를 읽으십시오.
4. 경고를 확인하십시오.
5. 밸브 상태를 모니터링하십시오.
밸브 비활성화
체크박스를 해제하십시오.
u
7.1.5 펌웨어 업데이트
1. 제품이 제어 장치에 연결되어 있지 않은지 확인하십시오.
2. 브라우저에서 제품의 IP 주소를 불러오십시오.
3. 탭 Firmware Update 를 선택하십시오.
4. 선택을 확인하십시오.
5. 비밀번호 password 입력.
6. Choose a Firmware File to upload 를 선택하십시오.
를 참조하십시오.
7. 데이터를 선택하십시오.
ð 펌웨어 업로드는 Event Log 로그에서 성공적으로 표시됩니다.
8. Reset 선택.
ð 재시작이 Event Log 에서 성공적으로 표시됩니다.
7.2 단계별 시운전
7.2.1 자가 테스트 진행
1. 제품이 제어 장치에 연결되어 있지 않은지 확인하십시오.
2. 브라우저에서 제품의 IP 주소를 불러오십시오.
3. 공압 공급이 차단되었는지 확인하십시오.
4. 모든 밸브가 꺼져 있는지 확인하십시오.
5. 탭 Self Test 를 선택하십시오.
6. Start Self Test 를 선택하십시오.
7. 비밀번호 입력. 를 참조하십시오.
AVENTICS™ Ethernet/IP | 570090-BAL-AB | 독일어
1
2 바이트 1의 진단 데이터
4 버스 커플러의 진단 데이터
g 6.2.3 소프트웨어 설치
ð 밸브 코일이 500 ms 동안 차례로 켜집니다.
8. 자가 테스트 중단: Stop Self Test 을 선택하거나 웹사이트에서 다른 탭으로 전환
하십시오.
7.2.2 제품 켜기
1. 공급 전압을 켭니다.
2. 모든 모듈의 LED 표시를 확인하십시오.
ð UL 및 DIAG는 녹색으로 켜지고, MS 및 NS는 꺼지고, L/A1 또는 L/A2는 노란색으
로 깜박입니다.
3. 압력 공급 장치를 켭니다.
8 작동
운영은 시스템을 통해 이루어집니다. 시스템 설명서를 참조하십시오.
8.1 기본 요구 사항
일반적인 요구 사항
•
보호 장치를 끄거나 변경하거나 우회하지 마십시오.
•
작동 중에는 구성이나 하드웨어를 변경하지 마십시오.
•
작동 중에는 제품이나 제품에 연결된 부품을 만지지 마십시오.
작동 중 오작동 발생 시
•
직원이나 시스템에 즉각적인 위험을 초래하는 결함이 발생한 경우: 제품을 끄십시
오.
•
오류 분석 및 문제 해결을 수행합니다.
오.
9 유지보수
9.1 점검
9.1.1 일반적인 요구 사항
일반적인 주변 조건에서 사용
•
검사 주기: 제품의 오염 및 손상 여부를 매월 점검하십시오.
혹독한 환경 조건에서의 사용
공격적인 주변 환경 조건은 예를 들면 다음과 같습니다. :
•
최소 또는 최대 허용 온도.
g 14. 기술
•
먼지가 많이 쌓인 경우
•
기름을 녹이는 액체 또는 증기와의 근접성
까다로운 환경 조건으로 인해 검사에 대한 추가 요구 사항이 있습니다:
•
씰의 테스트 주기를 주변 조건에 맞게 조정합니다.
9.1.2 준비
보호 조치 실행.
g 6.2.2 보호 조치
u
9.1.3 절차
육안 검사
손상되지 않았는지 육안으로 확인하십시오.
u
상세 검사
•
제품의 라벨 및 경고: 운영자는 읽기 어려운 라벨이나 경고가 있으면 즉시 교체해야
합니다.
•
압축 공기 연결 점검.
•
케이블 점검.
g 13. 문제 해결 및 오류
수정를 참조하십시
데이터를 참조하십시오.
실행를 참조하십시오.
86
