IISI Cockpit V2 Anleitung Seite 22

Daten Ansicht
Wenn kein TXE im Betrieb ist, können Sie die Log-Daten direkt auf dem Cockpit ansehen. Sie können
zwichen dem aktuellen Flug oder einer gespeicherten Log-Datei wählen. Auf dem Cockpit können Sie durch
die Log-Daten Struktur navigieren und die gewünschte Datei auswählen. Danach wählen Sie eine der im
Log-File gespeicherten Grösse aus (z.B. Höhe oder Strom) und die Kurve wird dargestellt.
Zoom: Durch Aufziehen eines Rechtecks können Sie einen Bereich heran-zoomen (grösser darstellen): Links
oben drücken und nach rechts unten ziehen. Wird der horizontale oder vertikale Bereich sehr klein gewählt,
wird dieser nicht berücksichtigt. Wird von rechts unten nach links oben aufgezogen, ist die Funktion
umgekehrt (heraus-zoomen).
Wird stärker heran-gezoomt, so werden die einzelnen Werte mit einem kleinen Kreis dargestellt, um zu
zeigen, dass die Werte dazwischen interpoliert werden (siehe Bild unten).
Curs aktiviert den Cursor, um die Werte genau herauszulesen. Mit den Pfeilen oder per Finger-Druck kann
der Cursor verschoben werden. Unten links werden die aktuellen Werte der Cursor-Position angezeigt.
Menu aktiviert folgende Einstellungen:
Tipp: Sie können das Feld zum Aufruf der Daten-Ansicht auch direkt im Bildschirm Ihrer Modell-Konfiguration
integrieren!
IISI COCKPIT V2 Bedienungsanleitung

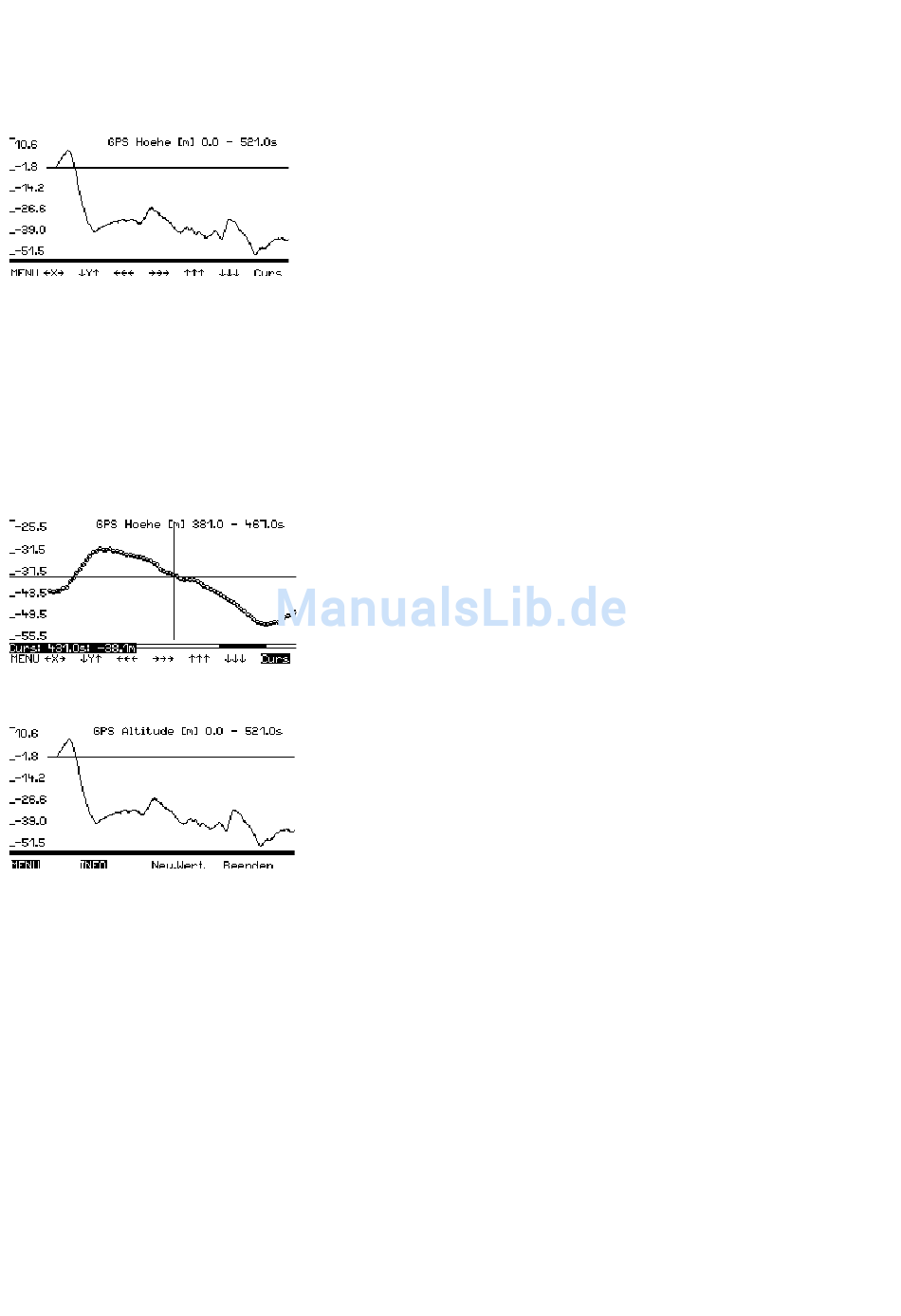

Auf der linken Seite wird die Werte-Skala angegeben, oben der Wert, die
Einheiten sowie die Zeitspanne.
Die horizontale Linie markiert den Wert 0.
<X> wählt den gesamten Zeitbereich aus (100%), ^Y^ den gesamten
Wertebereich. Die Pfeile lassen eine Navigierung zu.
INFO zeigt die Kurve ohne Skala und nutzt dafür den gesamten
Bildschirm.
Neu.Wert lässt Sie einen neuen Wert zur Darstellung auswählen (der
gleichen Log-Datei)
Beenden beendet die Daten-Ansicht.
