BEDIENUNGSANLEITUNG
NOTICE D'EMLPOI

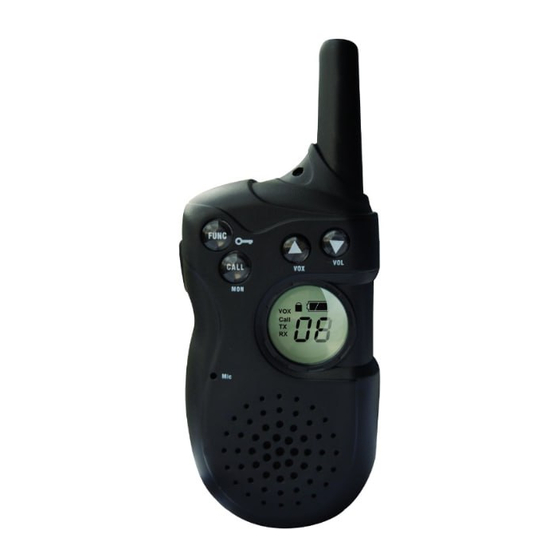

PMR-Funkgerät Pocket
Comm Mini
PMR Walkie-Talkie Pocket
Comm Mini
Emetteur/récepteur PMR Pocket
Comm Mini
PMR-portofoon Pocket Comm
Mini
Best.-Nr. / Item-No. /
o
N
de commande / Bestnr.:
OPERATING INSTRUCTIONS
GEBRUIKSAANWIJZING
Version
Page 28 - 48
Page 49 - 73
Pagina 74 - 97
04/09
Seite 4 - 27
93 04 66

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Conrad Comm Mini

Inhaltszusammenfassung für Conrad Comm Mini

  • Seite 1 BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS NOTICE D’EMLPOI GEBRUIKSAANWIJZING 04/09 Version PMR-Funkgerät Pocket Comm Mini Seite 4 - 27 PMR Walkie-Talkie Pocket Comm Mini Page 28 - 48 Emetteur/récepteur PMR Pocket Comm Mini Page 49 - 73 PMR-portofoon Pocket Comm Mini Pagina 74 - 97 Best.-Nr.
  • Seite 2 © Copyright 2009 by Conrad Electronic SE. Information légales Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad- Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex.
  • Seite 3 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handha- bung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachle- sen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsver- zeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einführung..................5 2. Bestimmungsgemäße Verwendung ..........6 3. Symbolerklärung ................6 4. Sicherheitshinweise ..............7 5. Akkuhinweise................11 6. Merkmale und Features ............12 7. Produktbeschreibung ..............13 8. Displayanzeige ................13 9. Einlegen und austauschen der Akkus ........14 10. Informationen zur Aufladung der Akkus ........14 10.1 Erkennung einer geringen Akkuspannung ......15 11.

  • Seite 6: Einführung

    Bei technischen Fragen wenden Sie sich bitte an: Deutschland: Tel. 0180 / 5 31 21 11 0180 / 5 31 21 10 E-mail: Bitte verwenden Sie unser Formular im Internet, www.conrad.de, unter der Rubrik „Kontakt“ Mo. - Fr.8.00 - 18.00 Uhr Österreich: www.conrad.at oder www.business.conrad.at Schweiz: Tel.

  • Seite 7: Bestimmungsgemäße Verwendung

    2. Bestimmungsgemäße Verwendung Beim PMR-Funkgerät Pocket Comm Mini handelt es sich um ein Handfunkgerät für den PMR-Bereich (Private Mobile Radio). Die Geräte können auf 8 Kanälen und 38 Unterkanälen (CTCSS) betrieben werden. Die Funkgeräte ermöglichen eine Reichweite von bis zu 3 km.

  • Seite 8: Sicherheitshinweise

    Das „Hand“-Symbol steht für spezielle Tipps und Bedien- hinweise. 4. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedie- nungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über- nehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsach- gemäße Handhabung oder Nichtbeachten der Sicher- heitshinweis verursacht werden, übernehmen wir keine Haftung.
  • Seite 9 kommen, bevor Sie es verwenden bzw. das Netzteil mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern. • Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der Reichweite von Kindern aufbewahrt werden! • Betreiben Sie die Systemkomponenten nie abge- deckt.
  • Seite 10 • Zur Spannungsversorgung des PMR-Funkgeräte kommen die mitgelieferten 1,2 V/DC Micro-Akkus (Typ: AAA) zum Einsatz. Zur Aufladung der Akkus darf ausschließlich das mitgelieferte Steckernetz- teil verwendet werden. • Das Steckernetzteil darf nie mit nassen Händen ein- oder ausgesteckt werden. • Ziehen Sie nie an der Leitung des Steckernetztei- les, ziehen Sie es immer nur am Gehäuse aus der Steckdose.
  • Seite 11 che Fahrzeuge wie ein Faradayscher-Käfig. Die vom Funkgerät ausgesendete Funkstrahlung wird abge- schirmt, die Reichweite des Gerätes ist dadurch sehr gering. Im Fahrzeuginneren ist hingegen die Belastung durch Funkstrahlung erhöht. • Legen Sie das Gerät nicht in den Auslösebereich eines Airbags. Beim Auslösen des Airbags könnte das Funkgerät weggeschleudert werden und Verlet- zungen verursachen.

  • Seite 12: Akkuhinweise

    • Mit beschädigter Antenne darf das Gerät nicht mehr betrieben werden, bei Kontakt der Antenne mit der Haut könnte dies ansonsten leichte Verbrennungen verursachen. • Unachtsamkeit im Straßenverkehr kann zu schwer- wiegenden Unfällen führen. Eine Bedienung des Gerätes darf deshalb immer nur dann erfolgen, wenn es die Situation erlaubt und Sie durch die Bedienung nicht z.B.

  • Seite 13: Merkmale Und Features

    • Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in die- sem Fall geeignete Schutzhandschuhe. • Achten Sie darauf, dass Akkus nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wird. Es besteht Explosionsgefahr! • Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden Sie ausschließlich dafür vorge- sehene wiederaufladbare Akkus, verwenden Sie ein geeignetes Ladegerät.

  • Seite 14: Produktbeschreibung

    7. Produktbeschreibung 1) Befestigungsmöglichkeit für Halsband 2) Taste „MENU“ 3) Taste „CALL“ 4) Taste „PTT“ Zum Senden die PTT-Taste gedrückt halten, loslassen um auf Empfangsbereitschaft zu wechseln. 5) Mikrofon 6) Ohrhörer/Mikrofon-Anschlussbuchse 7) Befestigungsmöglichkeit für Halsband 8) Antenne 9) Taste „AB“ F 10) Taste „AUF“...

  • Seite 15: Einlegen Und Austauschen Der Akkus

    F) Akku-Symbol Das Akku-Symbol stellt den Ladezustand der internen Akkus dar. Der Akku ist vollständig geladen. Der Akku weißt eine geringe Akkuspannung auf. Sobald das Akku-Symbol zu Blinken beginnt sollten die Akkus geladen werden. G) Funkkanal-Anzeige 9. Einlegen und austauschen der Akkus •...

  • Seite 16: Erkennung Einer Geringen Akkuspannung

    Akkus im Funkgerät ist nur mit dem entsprechend als Zubehör (nicht im Lieferumfang) angebotenen Lade- adapter erlaubt. Lassen Sie die Geräte während des Ladevorganges nicht unbeaufsichtigt. Um eine ordnungsgemäße Aufladung zu gewährleisten müssen die Akkus zuerst in das PMR-Funkgerät eingelegt werden (siehe Kapitel „9.

  • Seite 17: Inbetriebnahme Und Umgang Mit Dem Produkt

    Der aktuelle eingestellte Funkkanal sowie Unterkanal wird gespei- chert und beibehalten sofern das Funkgerät ausgeschalten wird. Die Einstellungen werden jedoch nicht beibehalten, wenn die Akkus ent- nommen werden. 11. Inbetriebnahme und Umgang mit dem Produkt Sie können mit einer Person oder einer Gruppe, die ebenfalls über ein PMR Funkgerät verfügt nur spre- chen, wenn auf allen Funkgeräten der gleiche Kanal sowie Unterkanal eingestellt ist.

  • Seite 18: Ein- Und Ausschalten + Hintergrundbeleuchtung

    zu 3km wird im flachen, offenen Gelände erreicht. Befinden sich leichte Hügel, Bäume, usw. im Übertragungsweg wird eine mittlere Reichweite erzielt. Die geringste Reichweite wird erreicht, wenn sich stark belaubte Bäume, Berge, elektrische Störquellen, usw. im Übertragungsweg befinden. Halten Sie beim Senden einen Abstand von min. 2m zwischen den beiden Funkgeräten ein, so vermeiden Sie eine gegenseitige Beein- flussung.

  • Seite 19: Einstellen Des Unterkanals (Ctcss-Codierung)

    11.4 Einstellen des Unterkanals (CTCSS-Codierung) • Schalten Sie das Funkgerät ein. • Drücken Sie die Taste „MENU“. Es erscheint der Schriftzug „SC“ im Display. Nach einer Sekunde wird der aktuell eingestellte Unterkanal auf dem Display angezeigt. • Drücken Sie innerhalb 1 Sekunde die Taste „S“ bzw. „F“...

  • Seite 20: Scan-Funktion (Suchlauf)

    Modus. Sprechen Sie mit deutlicher, klarer Stimme und nicht zu laut in Richtung eingebautes Mikrofon. Lassen Sie die Taste "PTT" wieder los, wenn Sie fertig gesprochen haben. Das Gerät wechselt daraufhin in den Empfangs- Modus. Sobald das Gerät eine Funkmitteilung emp- fängt erscheint im Display "RX"...

  • Seite 21: Vox-Funktion (Sprachsteuerung, Freisprechen)

    11.9 VOX-Funktion (Sprachsteuerung, Freisprechen) Die VOX-Funktion ermöglich das automatische Senden, wenn Sie zu sprechen beginnen, ohne dass Sie die PTT-Taste drücken müs- sen. Es ist sicherzustellen, dass keine Umgebungsgeräu- sche versehentlich den Sende-Modus aktivieren anstelle Ihrer Stimme. • Drücken und halten Sie die Taste „MENU“. •...

  • Seite 22: Übergabeton Aktivieren Bzw. Deaktivieren

    11.11 Übergabeton aktivieren bzw. deaktivieren Beim Loslassen der Taste „PTT“ wird anderen Benut- zern mittels eines Bestätigungs-Pieptons signalisiert, dass Sie aufgehört haben zu senden. Diese Funktion kann aktiviert bzw. deaktiviert werden. • Schalten Sie das Funkgerät aus. • Drücken und halten Sie gleichzeitig 3 Sekunden lang aste „CALL“...

  • Seite 23: Einstellen Der Sendeleistung

    • Um die Tastensperre zu deaktivieren verfahren Sie in gleicher Weise. Während die Tastensperre aktiviert ist sind alle Tas- ten gesperrt bis auf die Taste „CALL“ sowie „PTT“. 11.14 Einstellen der Sendeleistung Ihr Funkgerät ermöglicht es Ihnen die Sendeleistung (500mW oder 10mW) festzulegen.

  • Seite 24: Mikrofon/Ohrhörerbetrieb

    11.15 Mikrofon/Ohrhörerbetrieb An das Funkgerät kann eine Mikrofon/Ohrhörer Einheit mit PTT Funktion angeschlossen werden. Benutzen Sie nur die als entspre- chendes Zubehör angebotene Mikrofon/Ohrhörer Einheit. Schalten Sie vor dem Einstecken das Funkgerät aus. Stecken Sie den Kombistecker der Mikrofon/Ohrhörer Einheit in die „PTT/Ladebuchse“...

  • Seite 25: Wartung Und Reinigung

    Fehler Lösung Es kommt keine Akkus sind zu schwach, Akkus aufladen. Funkverbindung Es ist nicht der gleiche Funkkanal/ zu Stande Reichweite Unterkanal eingestellt. ist zu gering Gleiche Kanäle einstellen. Funkwellen werden durch Gebäude, Stahlkonstruktionen oder Bäume abge- schirmt. Es befinden sich starke Störfelder in der Nähe (Funktelefon/Elektromotor/etc.).

  • Seite 26: Entsorgung Von Gebrauchten Batterien/Akkus

    14. Entsorgung von gebrauchten Batterien/Akkus Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien, Akkus sind mit nebenstehen- den Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

  • Seite 27: Technische Daten

    INPUT: 230 V/AC 50 Hz OUTPUT: 7,5V/DC 300 mA 16. Konformitätserklärung Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anfor- derungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
  • Seite 29 Table of contents 1. Introduction ................29 2. Intended use ................30 3. Explanation of symbols ..............30 4. Safety instructions..............31 5. Notes on rechargeable batteries ..........35 6. Characteristics and features ............35 7. Product description ..............36 8. Display ..................36 9. Inserting or replacing the rechargeable batteries ......37 10.

  • Seite 30: Introduction

    Germany: Tel. 0180 / 5 31 21 11 0180 / 5 31 21 10 e-mail: Please use our form on the internet at www.conrad.de, click on “Kontakt” Mo. - Fri. 8:00 a.m. - 6:00 p.m. Austria: www.conrad.at or www.business.conrad.at Switzerland: Tel.

  • Seite 31: Intended Use

    2. Intended use The PMR Walkie-Talkie Pocket Comm Mini is a handheld radio transceiver for the PMR range (private mobile radio). These devices can be operated on 8 channels and 38 sub-channels (CTCSS). The maximum range is 3 km. The product allows you to reduce the transmission power which reduces power consumption and increases operating time.

  • Seite 32: Safety Instructions

    4. Safety instructions The guarantee will be void if damage is incurred resulting from non-compliance with these operating instructions. We assume no liability for any conse- quential damage! We do not assume any liability for personal injury or damage to property caused by incorrect handling or non-observance of the safety instructions.
  • Seite 33 • Never leave the packaging material lying around unattended. Plastic foils/bags etc. can become dan- gerous toys for children, there is risk of suffocation. • If you have reason to assume that safe operation is no longer possible, put the device out of operation immediately and secure it against inadvertent oper- ation.
  • Seite 34 • Never replace damaged connections yourself. If necessary, disconnect the device from the mains and take it to a specialist workshop. • Never pour liquids on electrical devices. This poses a serious risk of fire or electric shock. If such a case does occur, disconnect the wall power supply from the mains socket immediately and consult an expert.
  • Seite 35 etc. A single spark generated during battery replacement or by the emitted radiation can trigger an explosion in such surroundings. • Always switch off your walkie-talkie if there are warnings prohibiting the use of wireless phones or walkie-talkies. • The device is not suitable for use in highly sensi- tive surroundings where health or life depend on the use of the device.

  • Seite 36: Notes On Rechargeable Batteries

    5. Notes on rechargeable batteries • Keep batteries out of the reach of children. • Observe the correct polarity (plus/+ and minus/-) when inserting the batteries. • Do not leave the batteries lying around openly; there is a risk of them being swallowed by children or pets.

  • Seite 37: Product Description

    7. Product description 1) Neckband attachment hole 2) “MENU” button 3) “CALL” button 4) “PTT” button Hold down the PTT button to transmit, let go of it to be ready to receive. 5) Microphone 6) Headset socket 7) Neckband attachment hole 8) Aerial 9) “DOWN”...

  • Seite 38: Inserting Or Replacing The Rechargeable Batteries

    The battery symbol shows the state of the inserted rechargeable batteries. The batteries are fully charged. Battery voltage is low. As soon as the battery symbol starts flashing, the rechargeable batteries should be recharged. G) Display of radio channel 9. Inserting or replacing the rechargeable batteries •...

  • Seite 39: Low-Battery Voltage Detection

    accessory (not included in delivery). Do not leave the devices unattended during the charging process. To make sure the rechargeable batteries are properly charged, they have to be inserted into the PMR walkie-talkie first (see chapter “9. Inserting or replacing the rechargeable batteries”). Then connect the provided wall power supply to the PTT/charger socket (13).

  • Seite 40: Setting Up And Using The Product

    11. Setting up and using the product In order to communicate with another person or group, all PMR walkie-talkies have to use the same channel and sub-channel. Make sure that the channel you intend to use is not already being used by anoth- er group.

  • Seite 41: Switching On/Off The Device, The Backlight

    11.2 Switching on/off the device Backlight • Hold down the “MENU” button for 3 seconds. An audio signal is played and the display comes up. • Proceed in the same way to switch off the device. The current radio channel as well as the sub-channel are saved and used when the walkie-talkie is switched on again.

  • Seite 42: Call Function

    Select coding “00” if you do not wish to use CTCSS coding. (no sub-channel is displayed in normal mode) 11.5 CALL function Press the “CALL” button to switch from receive mode to transmit- mode and send a call signal. The device transmits a call signal to indicate to the partner walkie-talkie that you are calling it (partner walkie-talkie emits an audio signal).

  • Seite 43: Squelch Function

    • It stops automatically as soon as an appropriate radio channel is detected. • Press buttons “S” or “F” to stop scanning. 11.8 Squelch function Your walkie-talkie is equipped with a automatic squelch function to suppress static noise. 11.9 VOX function (voice control, hands-free operation) The VOX function allows you to transmit automatically as soon as you start speaking without having to press the “PTT”...

  • Seite 44: Activate/Deactivate Handover Audio Signal

    11.11 Activate/deactivate handover audio signal When the “PTT” button is released, a confirmation beep indicates to the other walkie-talkie partners that you are done transmitting. This function can be activat- ed or deactivated. • Switch off the walkie-talkie. • Drücken und halten Sie gleichzeitig 3 Sekunden •...

  • Seite 45: Setting The Transmission Power

    While the button lock is active, all buttons except for the “CALL” button and the “PTT” button are locked. 11.14 Setting the transmission power Your walkie-talkie allows you to set the transmission power (500 mW or 10 mW). Lower transmission power consumes less power and increases operating time.

  • Seite 46: Troubleshooting

    The plug for the headset must be a 2.5 mm jack plug while the plug for the PTT function must be a 3.5 mm jack plug. After connecting the headset and switching on the walkie-talkie, increase the volume on the walkie-talkie slowly to prevent damage to your hearing or the earphones if the volume is too high.

  • Seite 47: Maintenance And Cleaning

    Problem Solution No radio connection Rechargeable batteries are weak. Recharge the batteries. Wrong channel/sub-channel can be established. selected. Range is too short. Set the same channels. Radio signals are shielded off by build- ings, steel structures or trees. There are strong sources of interference in the vicinity (wireless phone, electric motor, etc.).

  • Seite 48: Disposal Of Used Batteries/Rechargeable Batteries

    14. Disposal of used batteries/rechargeable bat- teries You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable batteries. Disposing of them in the household waste is prohibited. Batteries containing hazardous substances are labelled with the symbols shown to the left. These symbols indi- cate that disposal of these batteries in the household rub- bish is prohibited.

  • Seite 49: Specifications

    OUTPUT: 7.5 V/DC 300 mA 16. Declaration of conformity We, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, hereby declare that this product adheres to the fundamental requirements and other relevant regulations of Directive 1999/5/EG. The declaration of conformity of this product is available...
  • Seite 51 Table des matières 1. Introduction ................51 2. Utilisation conforme..............52 3. Explication des symboles ............52 4. Consignes de sécurité..............53 5. Indications afférentes aux accumulateurs........57 6. Caractéristiques et particularités..........58 7. Description du produit ..............59 8. Ecran..................59 9. Mise en place et remplacement des accumulateurs ....60 10.
