Verwandte Anleitungen für Conrad CV Mobil 4200 FM
Inhaltszusammenfassung für Conrad CV Mobil 4200 FM
- Seite 1 BEDIENUNGSANLEITUNG Version 02/10 CB-Funkgerät "CV Mobil 4200FM"...
-
Seite 3: Inhaltsverzeichnis
4200 Serie ist seit vielen Jahren bekannt und gehört zu den weltweit am längsten produzierten CB Funkgeräten. Mit dem CV mobil 4200 FM haben Sie die neueste, auch in Österreich einsetzbare Version unseres Funkgeräts erworben, was Sie in allen EU Ländern + der Schweiz, Liechtenstein, Island und Norwegen einsetzen dürfen. -
Seite 4: Lieferumfang
Befestigung für Handmikrofon Montage des Funkgeräts Sie können Ihr CV mobil 4200 FM entweder im Auto oder auch Zuhause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer geringeren Lebensdauer... -
Seite 5: Die Bedeutung Der Sicherung Im Stromkabel
Hinweise besonders für LKW-Fahrer: Die höchste zulässige Betriebsspannung des Funkgerätes beträgt 15 V. Diese Spannung darf keinesfalls überschritten werden! Die Senderstufen Ihres CV mobil 4200 FM sind elektronisch stabilisiert. Eine Erhöhung der Leistung durch übermäßige Betriebsspannung ist daher unmöglich. Bei solchen Versuchen riskiert man nur einen schweren Gerätedefekt, aber keine Leistungserhöhung! Trucker sollten darauf achten, Ihr Funkgerät niemals direkt... -
Seite 6: Betrieb Über Netzteil Am 230 V-Stromnetz
Es gibt auch breitbandige Antennen, bei denen keine Abstimmung notwendig ist. Stehwellenmessgeräte gibt es preiswert im Fachhandel. Übrigens: Auch wenn Ihr CV mobil 4200 FM eine besonders widerstandsfähige Endstufe hat, die selbst Fehlanpassungen von SWR= 3 verkraftet, sollten Sie trotzdem nie ohne... -
Seite 7: Einbauvorschriften Der Fahrzeughersteller
Dies ist insofern verständlich, denn Frequenzen, die früher in jedem Land für andere Zwecke freigegeben waren, lassen sich nicht so schnell einheitlich neu vergeben. Das alles dürfen Sie bei Ihrem CV mobil 4200 FM getrost vergessen, denn Ihr Gerät beschränkt sich bewusst auf die in ganz Europa eingeführten FM (früher CEPT) Bestimmungen, erfüllt die für CB Funkgeräte harmonisierten europäischen Funk-Standards... -
Seite 8: Gerätepass
Gerätepass Für Ihr CV mobil 4200 FM gelten folgende Benutzungsregeln (Angaben ohne Gewähr, Stand Februar 2010) in den Ländern, die die R&TTE Direktive anwenden: Land Programmierung Anmelde- und Gebührenpflicht Betreiben der Funkanlagen mit Anmeldepflicht bzw. Einschränkungen Belgien 40 FM Anmeldepflicht für Einwohner Belgiens... -
Seite 9: Hinweise Zur Entsorgung Von Elektronikschrott
Beim Funkbetrieb in Fahrzeugen hat die Verkehrssicherheit selbstverständlich absoluten Vorrang! Auch wenn Sprechfunkgeräte, wie Ihr CB-Gerät, vom sogenannten „Handyverbot“ in Deutschland ausgenommen sind, Sie also auch Ihr CV mobil 4200 FM während der Fahrt vom Gesetz her gesehen benutzen dürfen, sollten Sie jedoch nur dann zum Mikrofon greifen, wenn die Verkehrssituation es gestattet! Bitte beachten Sie, dass in vielen anderen Ländern... -
Seite 10: Empfang Mit Dem Cv Mobil 4200 Fm
Empfang mit dem CV mobil 4200 FM Einschalten / Lautstärke einstellen Der Ein- und Ausschalter ist mit dem Lautstärkeregler VOLUME kombiniert. Zum Einschalten: • Regler VOLUME aus Stellung OFF etwas nach rechts drehen. Das Display und die Tasten werden beleuchtet. Dann die gewünschte Lautstärke einstellen. -
Seite 11: Wahl Der Modulationsart: Am Oder Fm
Sie sich bitte an einen CB-Funk-Club oder schreiben Sie an die Redaktion eines CB-Funkmagazins. Senden mit dem CV mobil 4200 FM Im CB-Funk gilt der alte Grundsatz: Erst hören, dann sprechen. Haben Sie sich einen Kanal ausgesucht, auf dem Sie mit einem Partner ein Funkgespräch starten wollen, hören Sie erst mal eine Weile "in den Kanal hinein", ob er überhaupt frei ist! -
Seite 12: Hinweise Zur Datenübertragung
• PTT-Taste drücken, um zu senden. Die TX- LED auf der Frontseite leuchtet rot auf. • Taste wieder loslassen, um auf Empfang zurückzuschalten. Sprechen Sie bitte nicht zu laut in das Mikrofon! Die Erfahrung zeigt, dass die meisten CB- Anfänger viel zu laut in die Mikrofone sprechen. Das Sprechen mit PTT-Taste sollten Anfänger erst kurz üben: da der Sender auch einen kleinen Augenblick zum Einschalten braucht, drücken Sie erst die Taste, dann fangen Sie nach einer halben Sekunde an zu sprechen. -
Seite 13: Externer Lautsprecher
Funklautsprecher anschließen können. Bei Einstecken des Steckers schaltet sich der eingebaute Lautsprecher automatisch aus. Ein externer Lautsprecher muss mindestens 8 Ohm Impedanz haben (4 Ohm ist auch akzeptabel, dabei kann sich allerdings der Klang etwas ändern). Conrad Zubehörprogramm bietet eine Reihe geeigneter Funklautsprecher. -
Seite 14: Declaration Of Conformity / Konformitätserklärung
We hereby declare that our products: / Wir erklären hiermit, dass unsere Produkte CB-Radio Brand Name / Markenbezeichnung: CONRAD Model Name: CV mobil 4200 FM Manufacturer / Hersteller: Alan Electronics GmbH satisfy all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhalten:... - Seite 16 Conrad im Internet: http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
- Seite 17 OPERATING INSTRUCTIONS Version 02/10 CB Radio "CV Mobil 4200 FM"...
- Seite 19 Index Important note Introduction Accessories included Safety Precautions Front view Rear view Installation of the radio Power supply Antenna connection Operation Switching on and adjusting volume Selecting the operating channel Adjusting squelch (muting) AM / FM mode switch Special interest channels Transmitting and correct use of microphone External sockets External loudspeaker...
-
Seite 20: Important Note
Important Note Your CV mobil 4200 FM corresponds to the latest European CB standard version EN 300 135. The radio is factory-fixed to 40 channels FM according to the international CEPT recommendations. You can use the radio free of charges and license in nearly all European countries, and as well in Austria. -
Seite 21: Accessories Included
Road safety is of course to be given priority! Therefore only use your CV mobil 4200 FM when the traffic situation enables it to be used safely. -

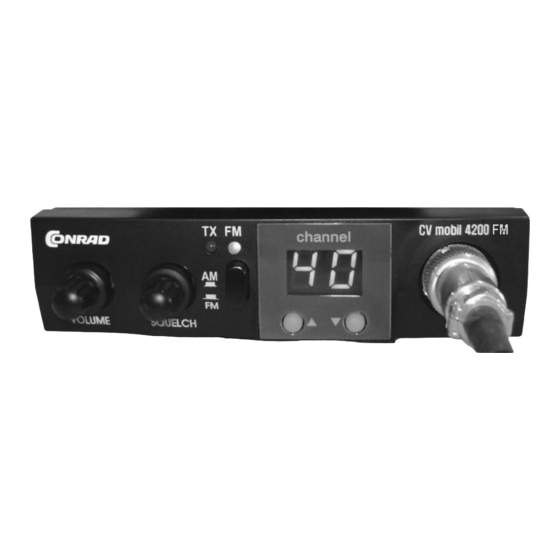

Seite 22: Front View
13.8 V Installation of the radio You can either operate your CV mobil 4200 FM in the car or at home as a base station. For installation as a mobile station in the car, a mobile mount device is enclosed. Mount the set in such a way that it is not exposed to direct sunlight if possible, as this would lead to an increase in the temperature and can decrease the (set’s) working life. -
Seite 23: Power Supply
Power supply Your CV mobil 4200 FM will get DC power from the 2 pin fixed power cable. The red and black wires in the cable are for the 12 V power supply. The cable has a looped-in fuse. -
Seite 24: Antenna Connection
The maximum allowed voltage variation for this radio is up to 15.6 volts. Never exceed this voltage under no circumstances! The transmitting stages for your CV mobil 4200 FM are electronically stabilised, and therefore it is impossible to increase output by means of excessive supply voltage. Such... -
Seite 25: Selecting The Operating Channel
• Turn VOLUME control from OFF position slightly to clockwise position. LED display will be illuminated. Then turn further until desired volume is reached. Using the 40 Channels FM system (the former CEPT system) Europe-wide you can use the 40 Channels in FM mode. 40 FM This is former “CEPT”... -
Seite 26: Am / Fm Mode Switch
Therefore you should test the various muting settings for various signal strengths and get to know this function. AM / FM mode switch In your radio you can transmit only in FM mode, but it is as well possible to listen to AM modulated stations on all 40 channels. -
Seite 27: External Sockets
3.5 mm jack plug and ensure that none of the loudspeaker connections are attached to the vehicle chassis. Microphone socket Your CV mobil 4200 FM has an 4 pin standard microphone socket on the front side. The wiring corresponds to international standards used by many manufacturers since many years. -
Seite 28: Technical Details
European 2 years Warranty & Recycling Information The distributor, dealer or retail shop where You bought the radio warrants to the original retail purchaser of this product that should this product or any part of it, under normal use and conditions, be proven defective in material or workmanship within 2 years from the date of original purchase, such defect(s) will be repaired or replaced with new or reconditioned product without charge for parts and repair labor. -
Seite 29: Legal Information
Radio Passport The radio may be used in European Countries only according to following information, which we publish as “Radio Passport”. This issue is basing on information available in February 2010. Country Country switch Licence and operating conditions Operation only with individual licence Belgium 40/40 and 40 FM Residents in Belgium need licence... -
Seite 30: Declaration Of Conformity
We hereby declare that our products: / Wir erklären hiermit, dass unsere Produkte CB-Radio Brand Name / Markenbezeichnung: CONRAD Model Name: CV mobil 4200 FM Manufacturer / Hersteller: Alan Electronics GmbH satisfy all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhalten:... - Seite 32 Legal Notice These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
