Inbetriebnahme und Wartung

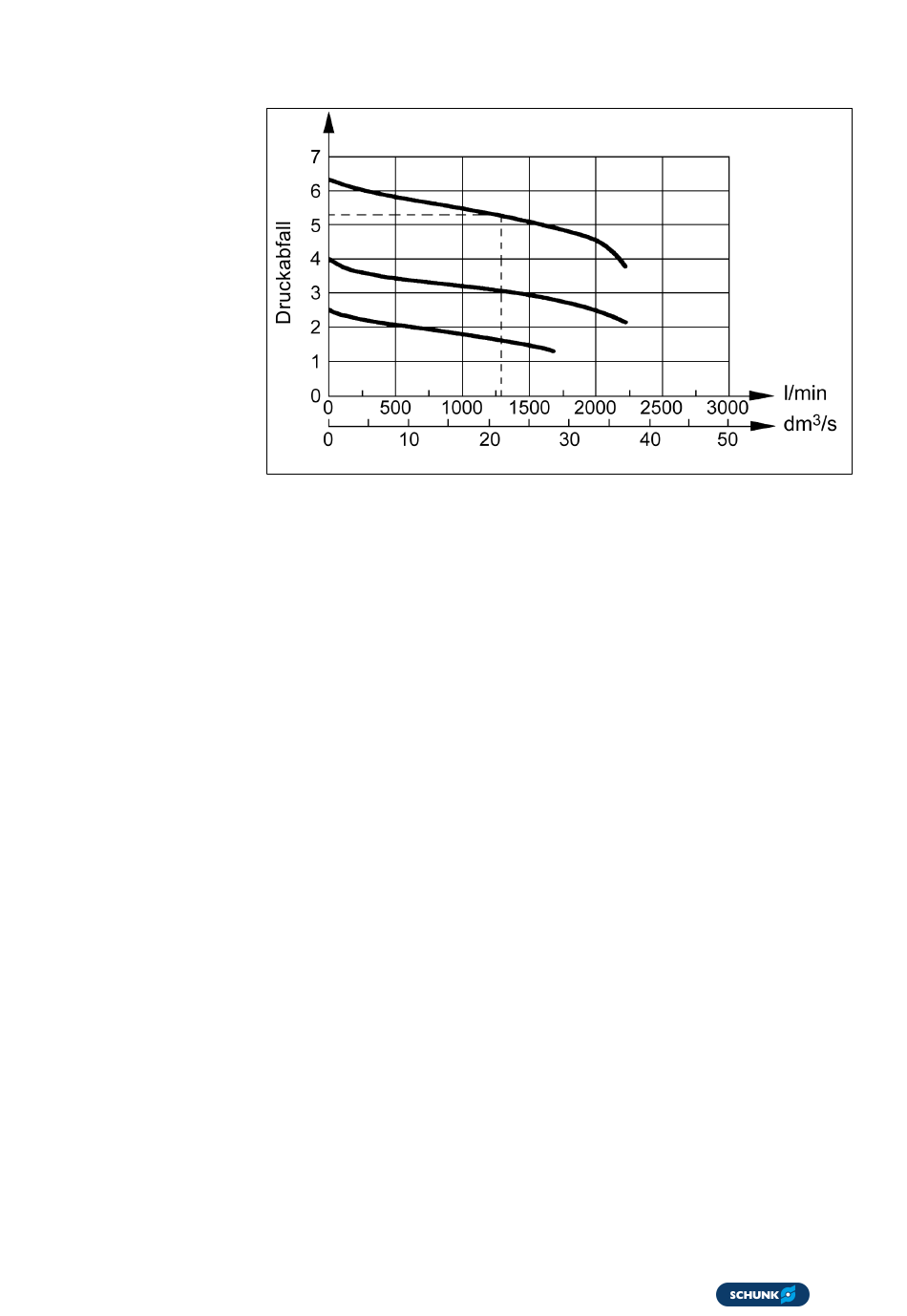

Durchfluss-Kennlinien und Druckabfälle
bar
Durchfluss
Reinigung und Schmierung des Spannfutters
Gleichmäßige Spannkraft, Genauigkeit und Lebensdauer des
Futters hängen wesentlich von der regelmäßigen Reinigung und
ausreichender Schmierung ab. Rost, Zunder, Guss- Staub und
Späne erzeugen Reibung und mindern die Bewegung.
Das Spannfutter muss daher nach jeweils 40 Betriebsstunden mit
der Fettpresse an den 3 Grundbackenschmiernippeln mit
Spezialfett LINOMAX plus geschmiert werden. Danach das
Spannfutter zwei- bis dreimal ohne Werkstück betätigen, um
durch den ganz ausgefahrenen Backenhub eine Fettverteilung zu
erreichen.
Das Ventilsystem des Futters ist nach Entfernung der Verschluss-
Schraube an der Futterplanseite öfters, jedoch nur leicht mit Öl
zu schmieren. Das Doppel-Rückschlagventil aus der Bohrung
herausnehmen und die Bohrung sowie das Ventil von Schmutz
und evtl. Fremdkörpern reinigen.
Die Schalldämpfer (Pos. 50) müssen alle 2 Monate, oder wenn
diese verstopft sind, gereinigt oder erneuert werden.
Bei geringeren Verschmutzungen ist es ausreichend, die Filter in
der Gegenrichtung mit Luft auszublasen. Bei größeren
Verschmutzungen sollten die Filter mit einem Lösungsmittel von
Fett und Öl befreit werden. Dabei sollten die Gefahrstoffhinweise
des Lösungsmittelherstellers beachtet werden!
Die Spitzverzahnung der Grund- und Aufsatzbacken muss bei
Verstellung der gehärteten Umkehrbacken oder weichen
Aufsatzbacken gereinigt werden, da sonst die
Rundlaufgenauigkeit beeinträchtigt wird.
