2.3 Höhe des Schutzbereichs
Die Höhe des Schutzbereichs des jeweiligen Orion1 Base ist in der untenstehenden Tabelle angegeben. Gemessen
wird ab der weißen Linie, die in die vordere Glasscheibe eingraviert ist:
Hp
Bezug
xx = Auflösung (14 mm – 30 mm)
2TLC172287M0101 Rev B
2015-09-17

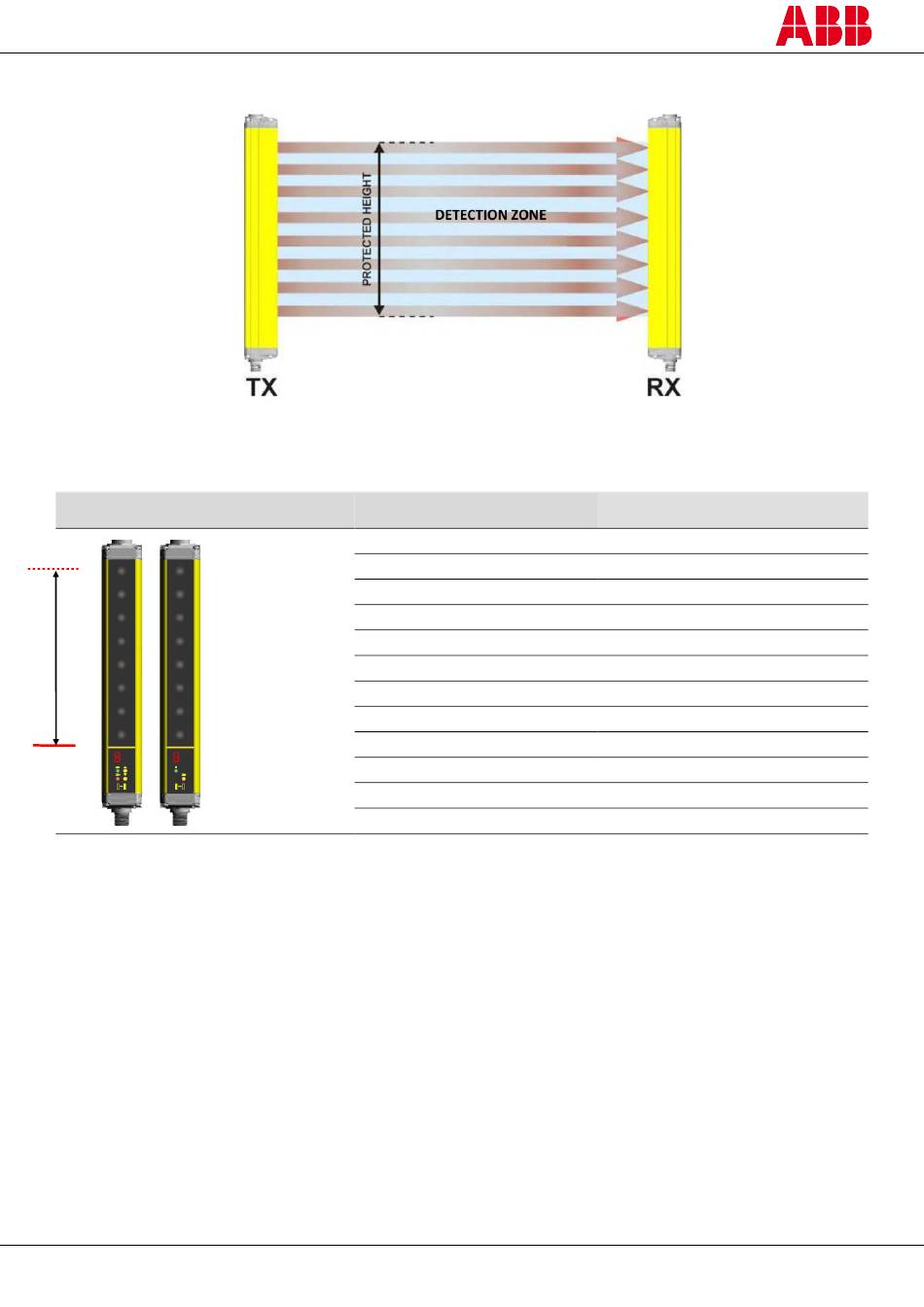

Abbildung 2 – Höhe des Schutzbereichs
Modell
Orion1-4-xx-015-B
Orion1-4-xx-030-B
Orion1-4-xx-045-B
Orion1-4-xx-060-B
Orion1-4-xx-075-B
Orion1-4-xx-090-B
Orion1-4-xx-105-B
Orion1-4-xx-120-B
Orion1-4-xx-135-B
Orion1-4-xx-150-B
Orion1-4-xx-165-B
Orion1-4-xx-180-B
9
Höhe des Schutzbereichs Hp (mm)
150
300
450
600
750
900
1050
1200
1350
1500
1650
1800
