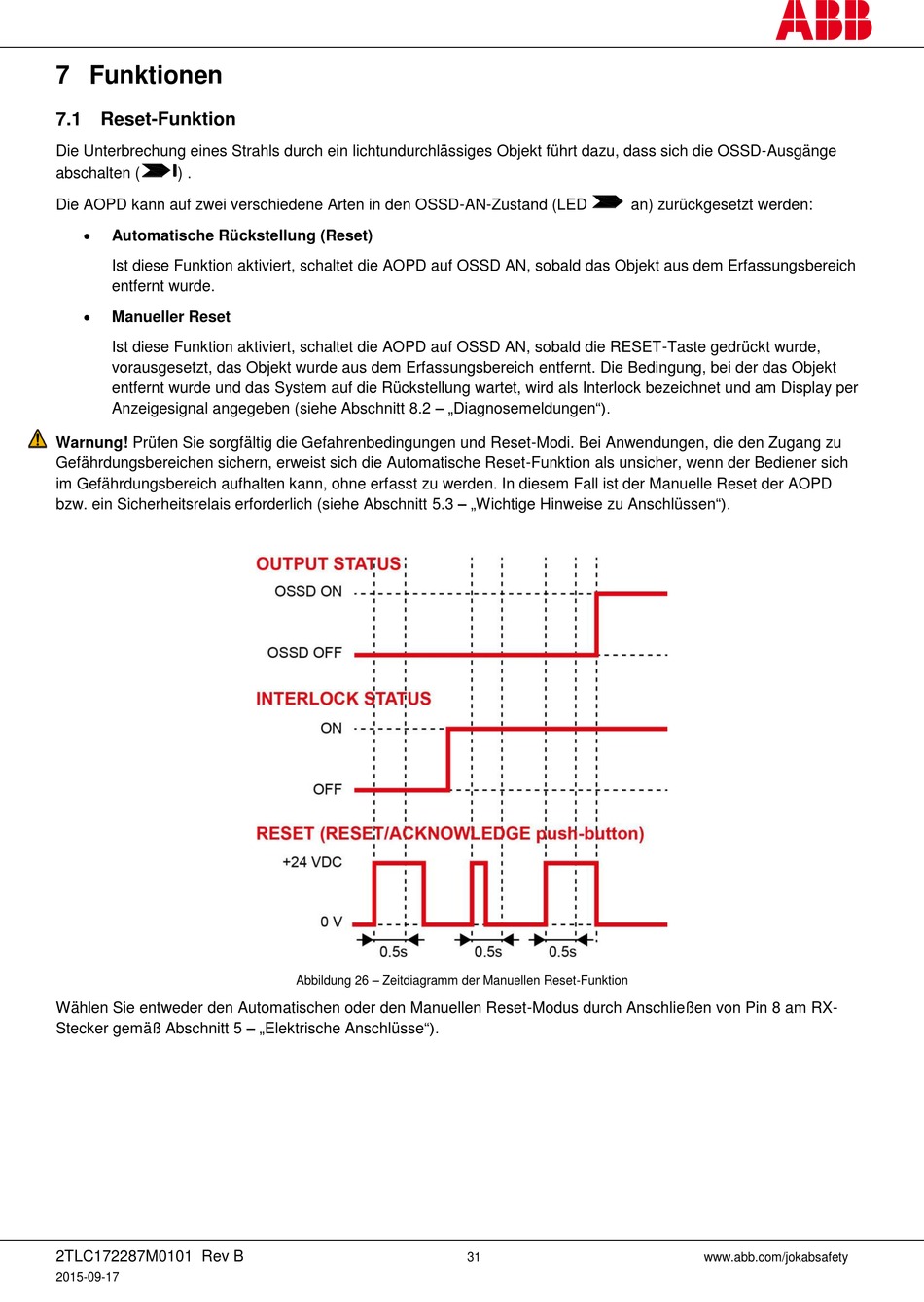

ABB Orion1 Base Originalbetriebsanleitung Seite 31

7 Funktionen
7.1 Reset-Funktion
Die Unterbrechung eines Strahls durch ein lichtundurchlässiges Objekt führt dazu, dass sich die OSSD-Ausgänge
abschalten ( ) .
Die AOPD kann auf zwei verschiedene Arten in den OSSD-AN-Zustand (LED

Automatische Rückstellung (Reset)
Ist diese Funktion aktiviert, schaltet die AOPD auf OSSD AN, sobald das Objekt aus dem Erfassungsbereich
entfernt wurde.

Manueller Reset
Ist diese Funktion aktiviert, schaltet die AOPD auf OSSD AN, sobald die RESET-Taste gedrückt wurde,
vorausgesetzt, das Objekt wurde aus dem Erfassungsbereich entfernt. Die Bedingung, bei der das Objekt
entfernt wurde und das System auf die Rückstellung wartet, wird als Interlock bezeichnet und am Display per
Anzeigesignal angegeben (siehe Abschnitt 8.2 – „Diagnosemeldungen").
Warnung! Prüfen Sie sorgfältig die Gefahrenbedingungen und Reset-Modi. Bei Anwendungen, die den Zugang zu
Gefährdungsbereichen sichern, erweist sich die Automatische Reset-Funktion als unsicher, wenn der Bediener sich
im Gefährdungsbereich aufhalten kann, ohne erfasst zu werden. In diesem Fall ist der Manuelle Reset der AOPD
bzw. ein Sicherheitsrelais erforderlich (siehe Abschnitt 5.3 – „Wichtige Hinweise zu Anschlüssen").
Wählen Sie entweder den Automatischen oder den Manuellen Reset-Modus durch Anschließen von Pin 8 am RX-
Stecker gemäß Abschnitt 5 – „Elektrische Anschlüsse").
2TLC172287M0101 Rev B
2015-09-17
Abbildung 26 – Zeitdiagramm der Manuellen Reset-Funktion
31
an) zurückgesetzt werden:
