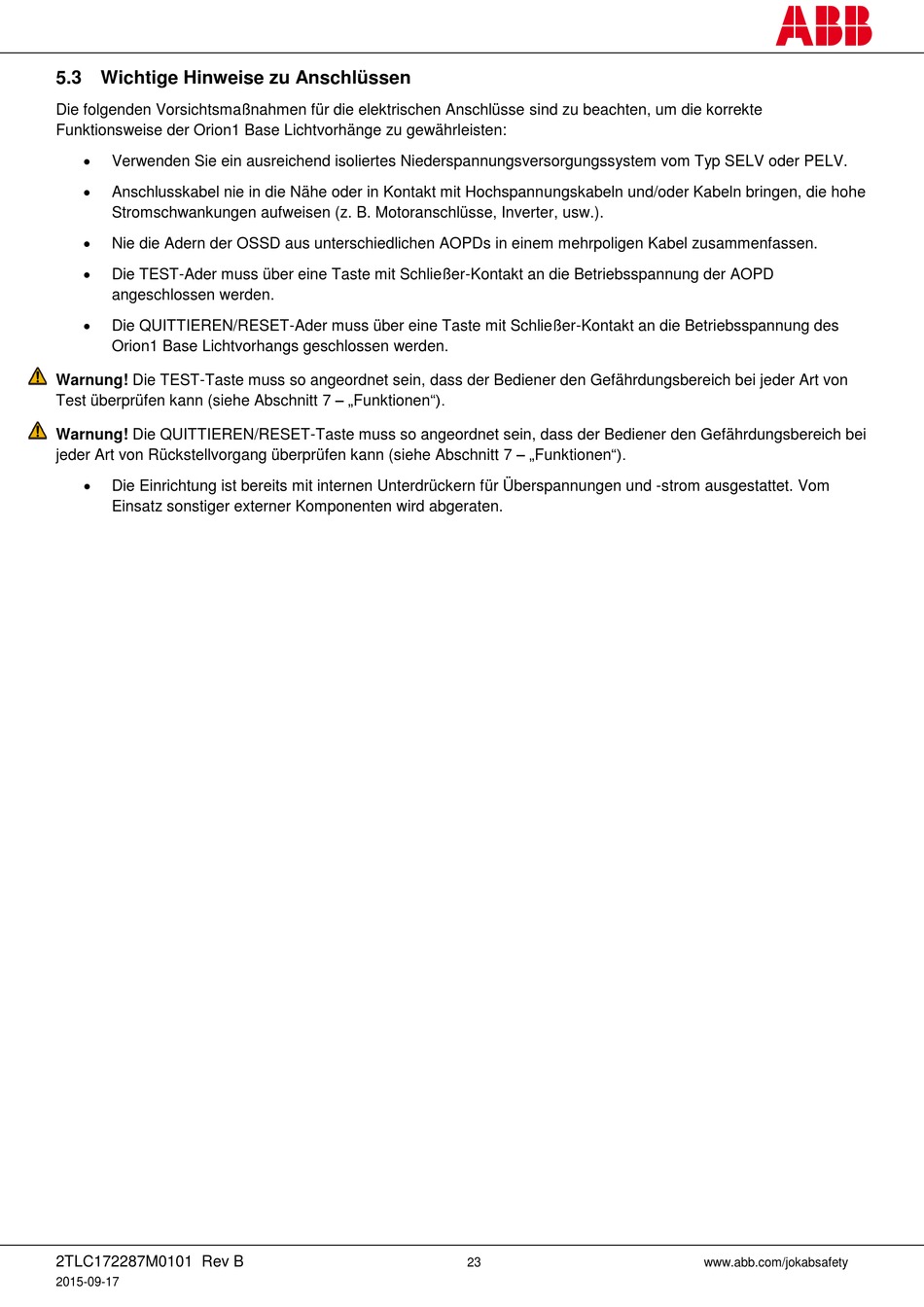

5.3 Wichtige Hinweise zu Anschlüssen
Die folgenden Vorsichtsmaßnahmen für die elektrischen Anschlüsse sind zu beachten, um die korrekte
Funktionsweise der Orion1 Base Lichtvorhänge zu gewährleisten:

Verwenden Sie ein ausreichend isoliertes Niederspannungsversorgungssystem vom Typ SELV oder PELV.

Anschlusskabel nie in die Nähe oder in Kontakt mit Hochspannungskabeln und/oder Kabeln bringen, die hohe
Stromschwankungen aufweisen (z. B. Motoranschlüsse, Inverter, usw.).

Nie die Adern der OSSD aus unterschiedlichen AOPDs in einem mehrpoligen Kabel zusammenfassen.

Die TEST-Ader muss über eine Taste mit Schließer-Kontakt an die Betriebsspannung der AOPD
angeschlossen werden.

Die QUITTIEREN/RESET-Ader muss über eine Taste mit Schließer-Kontakt an die Betriebsspannung des
Orion1 Base Lichtvorhangs geschlossen werden.
Warnung! Die TEST-Taste muss so angeordnet sein, dass der Bediener den Gefährdungsbereich bei jeder Art von
Test überprüfen kann (siehe Abschnitt 7 – „Funktionen").
Warnung! Die QUITTIEREN/RESET-Taste muss so angeordnet sein, dass der Bediener den Gefährdungsbereich bei
jeder Art von Rückstellvorgang überprüfen kann (siehe Abschnitt 7 – „Funktionen").

Die Einrichtung ist bereits mit internen Unterdrückern für Überspannungen und -strom ausgestattet. Vom
Einsatz sonstiger externer Komponenten wird abgeraten.
