2.2 Auflösung
Die Auflösung der AOPD sind die Mindestabmessungen, die ein lichtundurchlässiges Objekt haben muss, um
mindestens einen der Strahlen des Erfassungsbereichs zu unterbrechen.
Die Wahl der Auflösung ist abhängig von dem zu schützenden Körperteil:
R = 14 mm
R = 30 mm
Die Auflösung R wird mit dieser Formel berechnet:
R = I + d
wobei:
I
Abstand zwischen den Zentren von zwei angrenzenden Optiken
d
Durchmesser der Linse
Daher ist die Auflösung lediglich abhängig von den geometrischen Eigenschaften der Linsen (Durchmesser und
Abstand zwischen den Zentren) und unabhängig von allen Umwelt- und Betriebsbedingungen der AOPD.
Siehe Abschnitt 12 – „Modellübersicht" für die Auflösungen der jeweiligen Modelle.
2TLC172287M0101 Rev B
2015-09-17
Fingerschutz
Handschutz
.

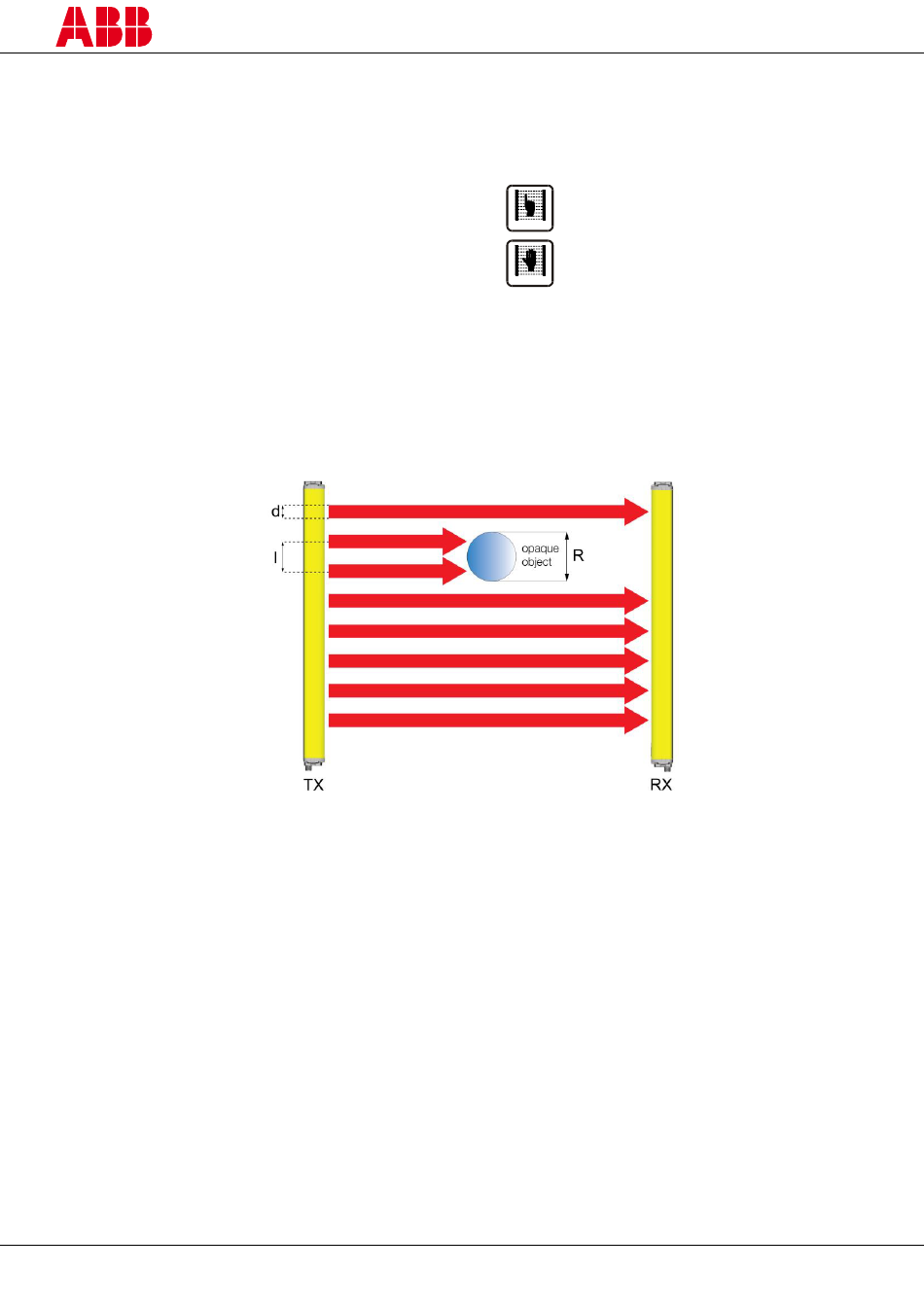

Abbildung 1 – Auflösung
Type 4
Type 4
.
