5 Elektrische Anschlüsse
Alle elektrischen Anschlüsse an der Sende- und Empfängereinheit erfolgen über einen M12-Stecker, der sich im
unteren Bereich der beiden Einheiten befindet. Für den Sender wird ein 4-poliger Stecker und für den Empfänger ein
8-poliger M12-Stecker verwendet.

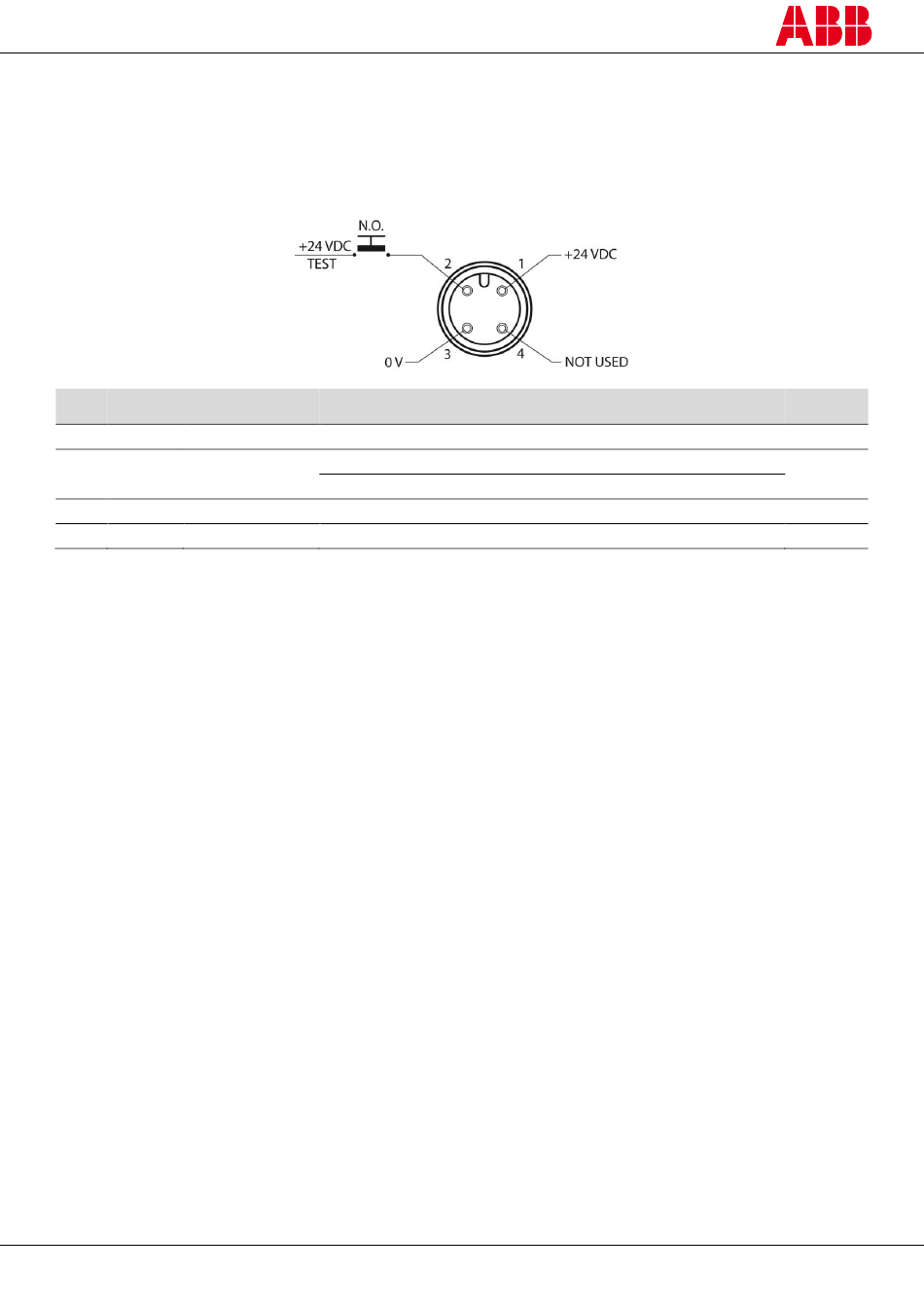

5.1 Sender (TX)
1
Pin Ader Funktion
1 Braun Stromversorgung
2 Weiß TEST
3 Blau Stromversorgung
4 Schwarz Nicht verwendet
1
Farben entsprechend Standardkabel von ABB Jokab Safety
2TLC172287M0101 Rev B
2015-09-17
Anschluss an
+24 V DC
Schließer-Kontakt an +24 V DC, falls verwendet
Nicht angeschlossen oder 0 V, falls nicht verwendet
0 V
-
21
Verweis
7.2
