8 Diagnosefunktionen
8.1 Statusanzeige der AOPD
Der Bediener kann den Status der AOPD anhand eines einstelligen Displays überprüfen, das sich an Empfänger und
Sender befindet.
Orion1 Base verfügt zudem über vier LEDs am Empfänger und zwei LEDs am Sender.
Abbildung 31 zeigt alle Anzeigezustände der LEDs: AUS, AN und BLINKEND.
8.2 Diagnosemeldungen
Über das Display und die Anzeige-LEDs kann der Bediener die wesentlichen Ursachen für einen Stillstand oder einen
Defekt des Systems beurteilen.
8.2.1 Sender
Funktion Status
TEST
(grün AN)
Normaler
Betriebs-
Ausstrahlung
zustand
(grün AN
gelb AN)
Funktion Typ
Interner Fehler
(grün AN)
Optischer Fehler
Fehler-
zustand
(grün AN)
Keine
Spannungsversorgung
(LEDs AUS)
2TLC172287M0101 Rev B
2015-09-17

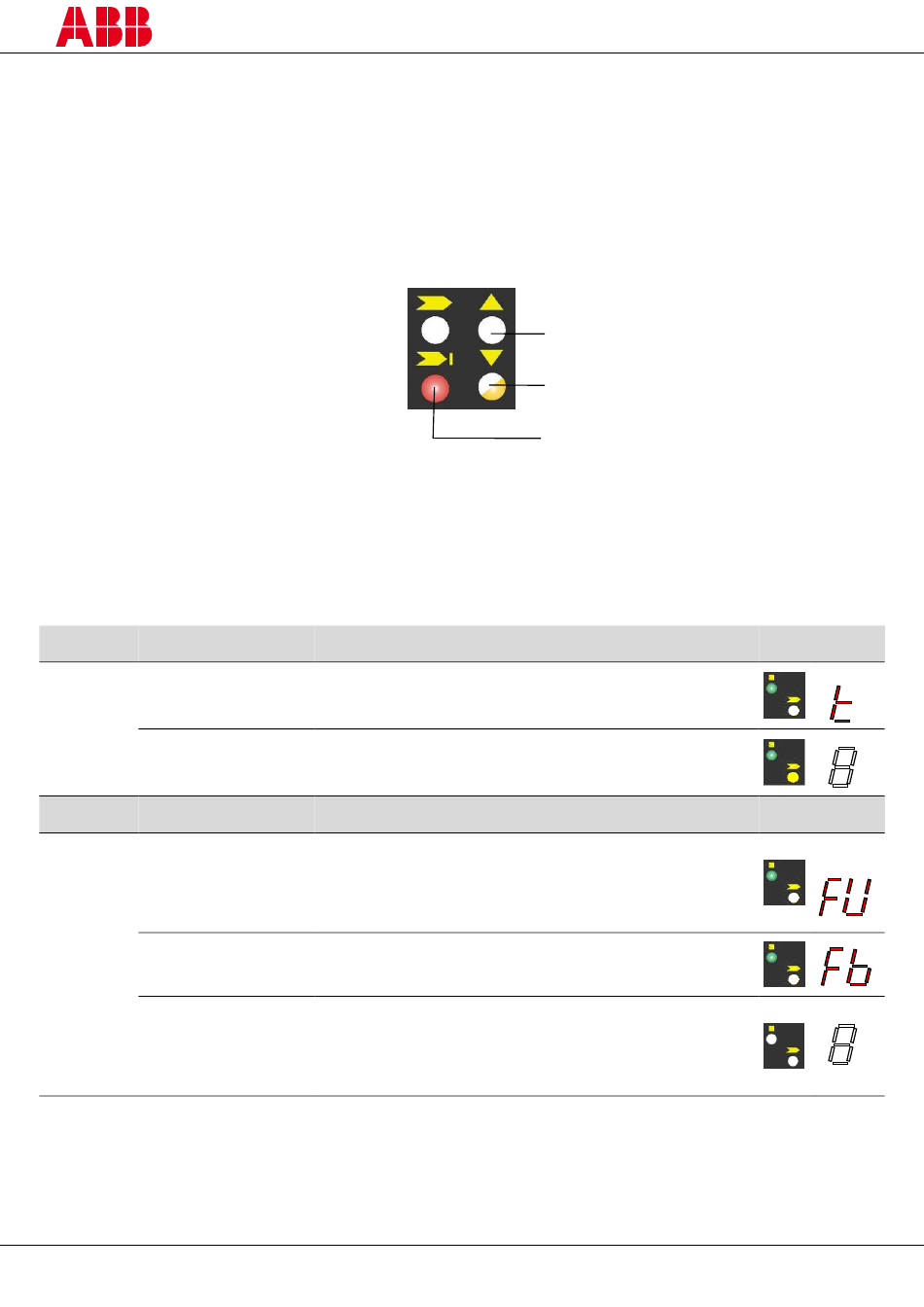

Abbildung 31 – Anzeigezustände der LEDs
Bedeutung
AOPD wird geprüft.
OSSD-Status am Empfänger muss OFF sein.
AOPD in normalem Betriebszustand.
Überprüfen und reparieren
Netzstrom aus- und wieder anschalten.
Falls der Fehler fortbesteht, wenden Sie sich an Ihren
Ansprechpartner von ABB Jokab Safety.
Netzstrom aus- und wieder anschalten.
Falls der Fehler fortbesteht, wenden Sie sich an Ihren
Ansprechpartner von ABB Jokab Safety.
Überprüfen Sie die Kabel, Anschlüsse und den Wert der
Spannungsversorgung.
Falls der Fehler fortbesteht, wenden Sie sich an Ihren
Ansprechpartner von ABB Jokab Safety.
