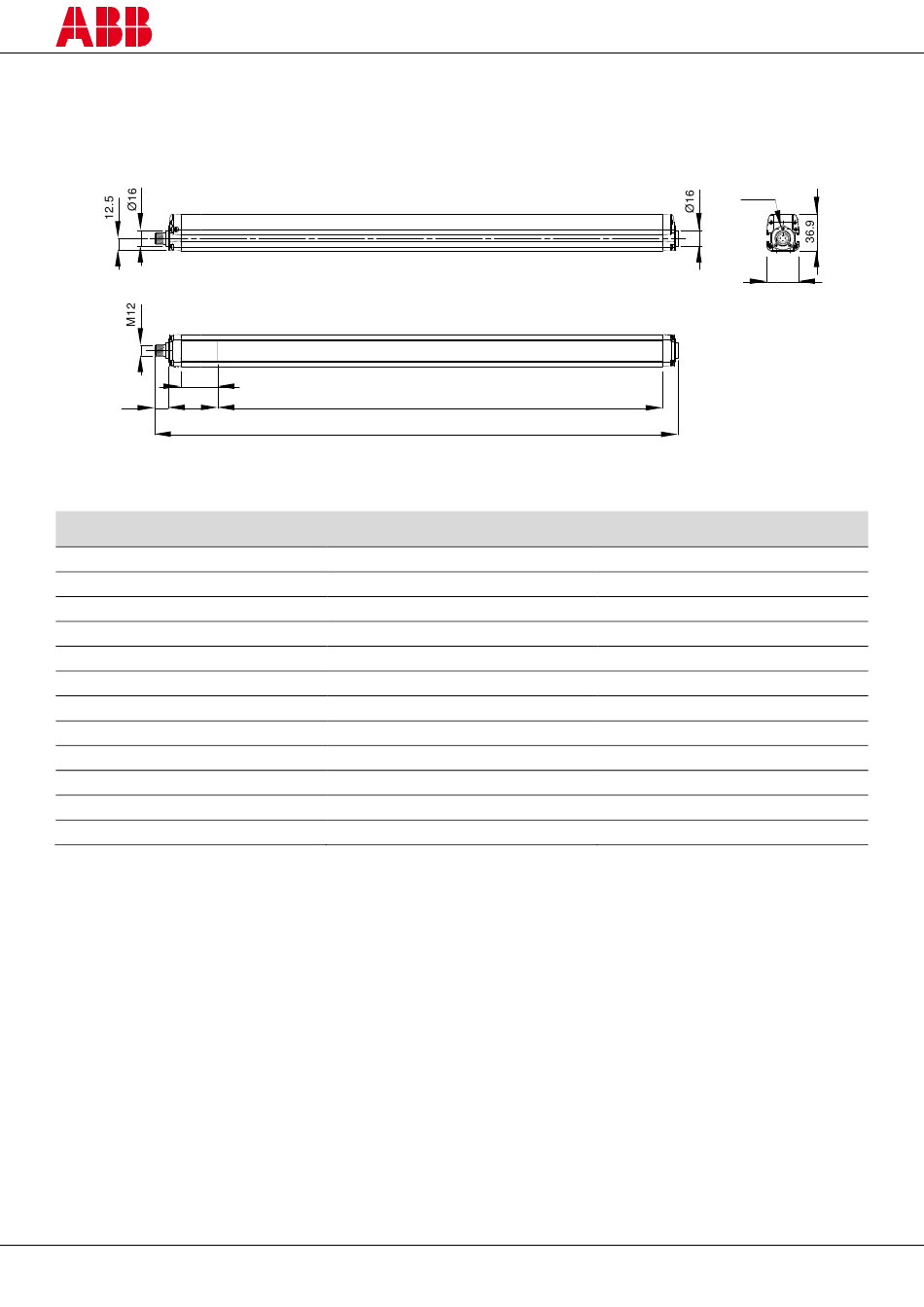

12 Abmessungen
12.1 Profile
38
50.5
14
Anmerkung: Alle Abmessungen in Millimetern.
Modell
Orion1-4-xx-015-B
Orion1-4-xx-030-B
Orion1-4-xx-045-B
Orion1-4-xx-060-B
Orion1-4-xx-075-B
Orion1-4-xx-090-B
Orion1-4-xx-105-B
Orion1-4-xx-120-B
Orion1-4-xx-135-B
Orion1-4-xx-150-B
Orion1-4-xx-165-B
Orion1-4-xx-180-B
xx: Auflösung, 14 oder 30 (mm)
2TLC172287M0101 Rev B
2015-09-17
L2
L1
Abbildung 32 – Abmessungen der Profile
L
1
233.3
383.2
533.2
683.2
833.2
983.2
1133.2
1283.3
1433.2
1583.3
1733.3
1883.3
40
M2 n°3
x2
32.3
L
2
153.3
303.2
453.3
603.2
753.3
903.2
1053.2
1203.3
1353.2
1503.3
1653.3
1803.3
