7.2 Test-Funktion
Die Test-Funktion aktivieren Sie durch Betätigen eines externen Schließer-Kontakts (TEST-Taste) für mindestens
0,5 s.
Das Testsignal ist high-aktiv.

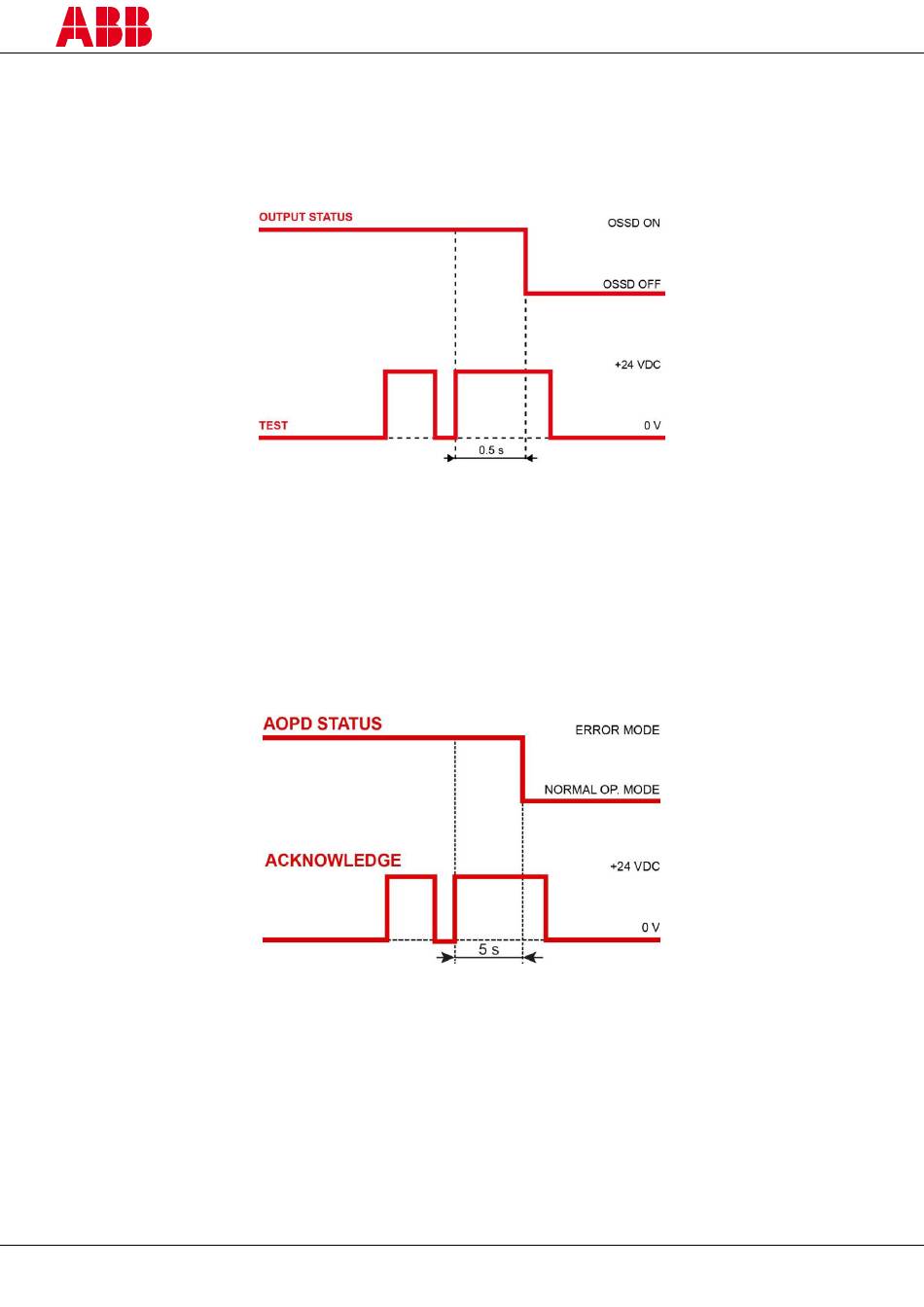

Abbildung 27 – Zeitdiagramm der Test-Funktion
7.3 Quittierungsfunktion
Die Quittierungsfunktion wird bei Vorliegen eines internen Fehlers verwendet, z. B. eines optischen Fehlers, eines
OSSD-Fehlers, eines EDM-Fehlers oder eines Fehlers beim Anwählen des Manuellen/Automatischen Reset-Modus
(siehe Abschnitt 8 – „Diagnosefunktionen").
Die Quittierungsfunktion wird durch Betätigen eines externen Schließer-Kontakts (QUITTIEREN/RESET-Taste) für
mindestens 0,5 s aktiviert. Die AOPD wechselt dann wieder in den normalen Betriebszustand. Das Quittierungssignal
ist high-aktiv.
Abbildung 28 – Zeitdiagramm der Quittierungsfunktion
