ABB Orion1 Base Originalbetriebsanleitung Seite 15

Daher ist es wichtig, einen Mindestabstand zwischen der AOPD und reflektierenden Flächen einzuhalten. Der
Mindestabstand, D , richtet sich nach:
sr

dem Abstand zwischen Sender (TX) und Empfänger (RX),

dem effektiven Öffnungswinkel (EAA) der AOPD:
Für eine Typ 4 AOPD ist der EAA
Das Diagramm unten zeigt den Mindestabstand zu der reflektierenden Fläche (D
zwischen Sender und Empfänger bei einer Typ 4 AOPD:
Abbildung 10 – Mindestabstand zu einer reflektierenden Fläche als Funktion des Abstands zwischen Sender und Empfänger
2TLC172287M0101 Rev B
2015-09-17

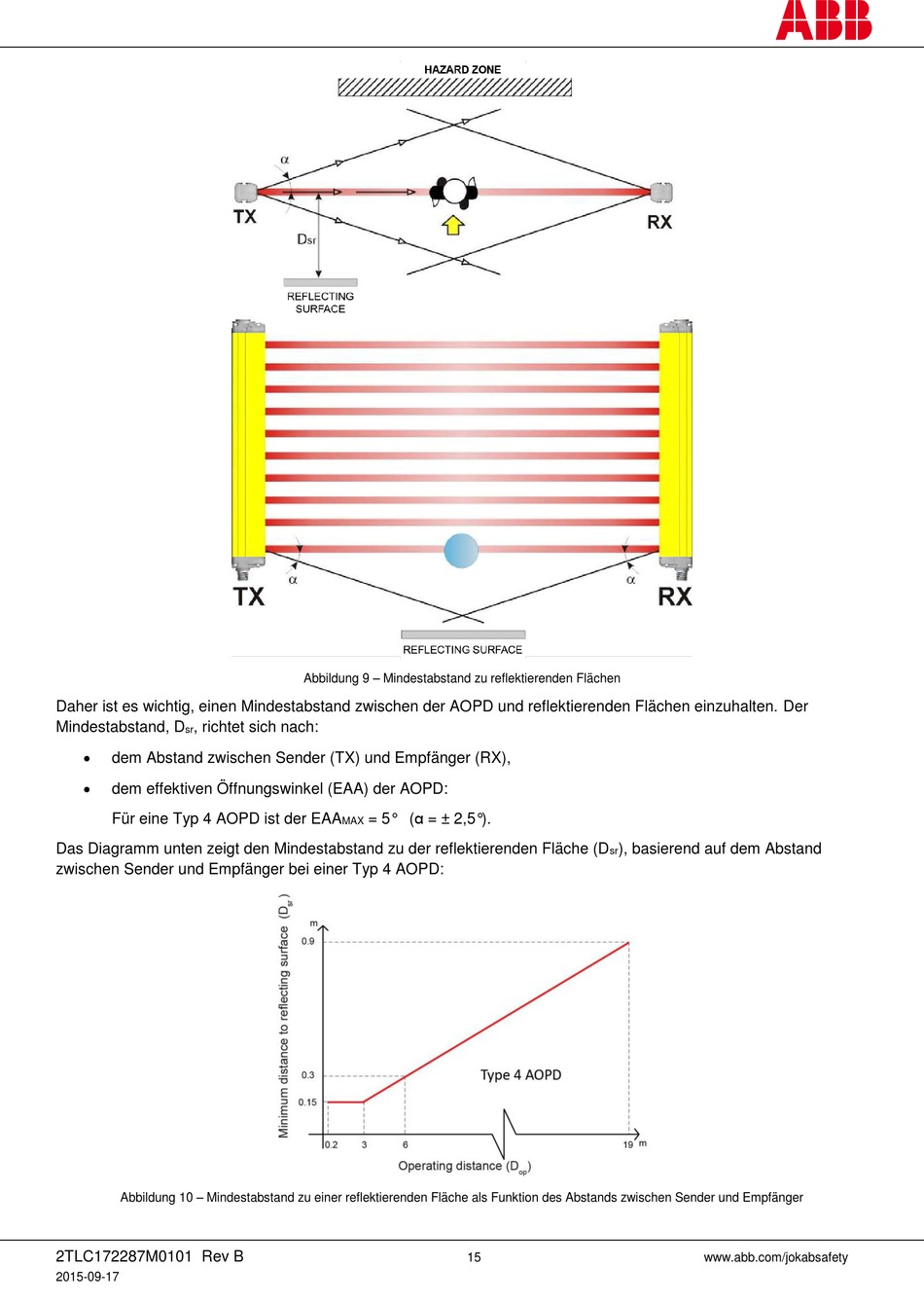

Abbildung 9 – Mindestabstand zu reflektierenden Flächen
= 5° (α = ± 2,5°).
MAX
15
), basierend auf dem Abstand
sr
www.abb.com/jokabsafety
