7.4 EDM-Funktion
Die AOPD verfügt über eine Funktion zur Überwachung der Betätigung externer Geräte (EDM). Diese Funktion kann
aktiviert oder deaktiviert werden (siehe Abschnitt 5 – „Elektrische Anschlüsse").
EDM aktiviert:
1 ) Trennen Sie Pin 3 des Empfängers oder schließen Sie ihn an den
Erdungskontakt an (EDM-Anwahl = ON).
2 ) Schließen Sie den EDM-Eingang (Pin 4 des 8-poligen M12 – RX) über die
Öffner-Kontakte der zu überwachenden Geräte an einen +24-V DC-Anschluss
an.
Anmerkung: Der Dezimalpunkt am Display weist auf eine aktivierte Funktion hin.
EDM deaktiviert:
1 ) Schließen Sie Pin 3 an den Empfänger mit +24 V DC an (EDM-Anwahl = OFF).
2 ) Trennen Sie den EDM-Eingang (Pin 4 des 8-poligen M12 – RX) oder schließen
Sie ihn an den Erdungskontakt an.
Diese Funktion prüft, ob die Öffner-Kontakte bei einem Statuswechsel der OSSD-Ausgänge umschalten.
T und T sind die Zeiten zwischen dem Statuswechsel der OSSD-Ausgänge und dem Statuswechsel des Öffner-
C 0
Kontakts des externen Geräts.
≤ 350 ms: Die externen Öffner-Kontakte müssen sich innerhalb dieses Zeitraums öffnen, nachdem die OSSD-
T
C
Ausgänge eingeschaltet wurden.
≤ 100 ms: Die externen Öffner-Kontakte müssen sich innerhalb dieses Zeitraums schließen, nachdem die OSSD-
T
0
Ausgänge ausgeschaltet wurden.
2TLC172287M0101 Rev B
2015-09-17

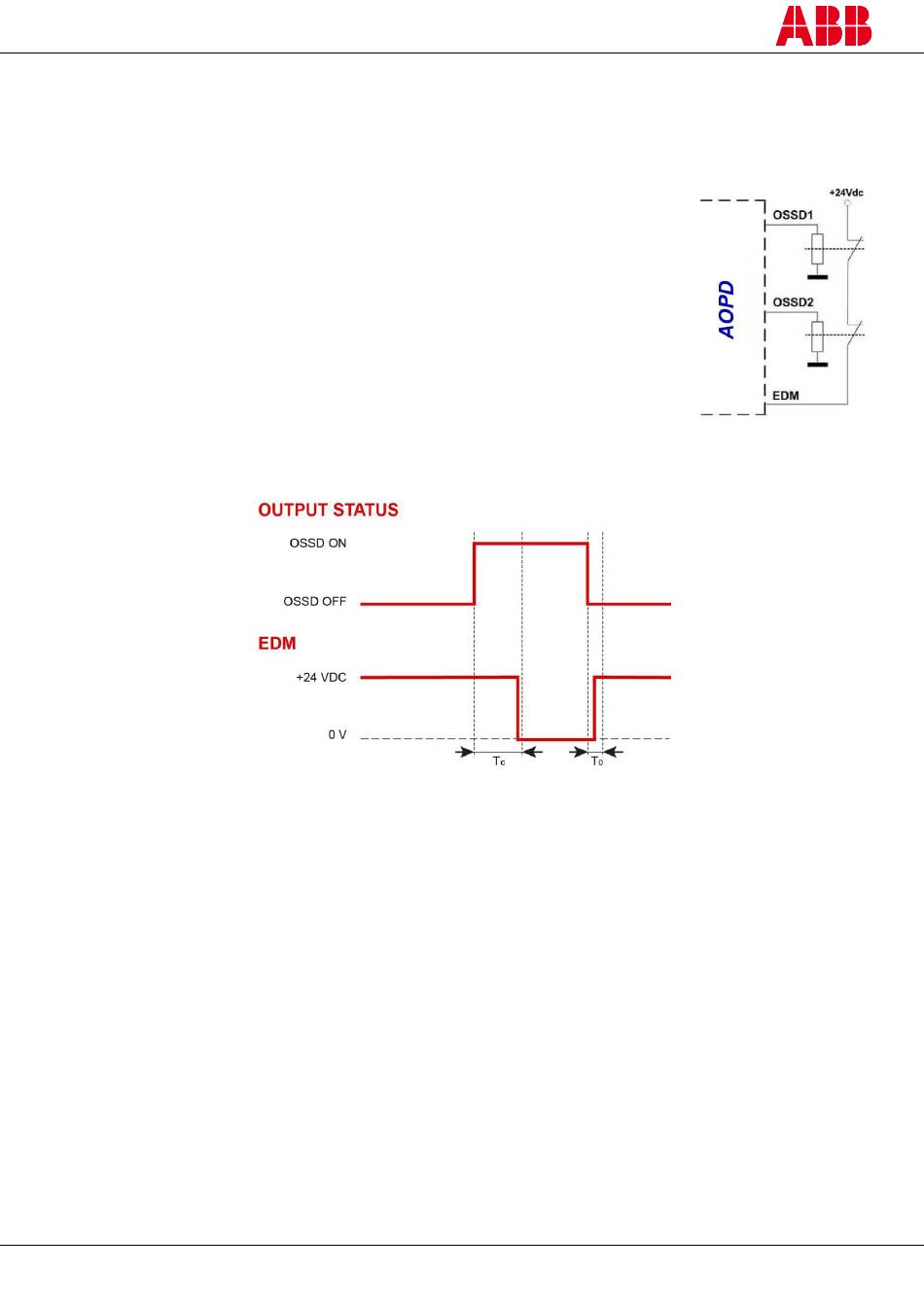

Abbildung 30 – Zeitdiagramm der EDM-Funktion
33
Figure 29 – EDM-Anschluss
