Inbetriebnahme
E-Hand-Schweißen
6.8.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
50

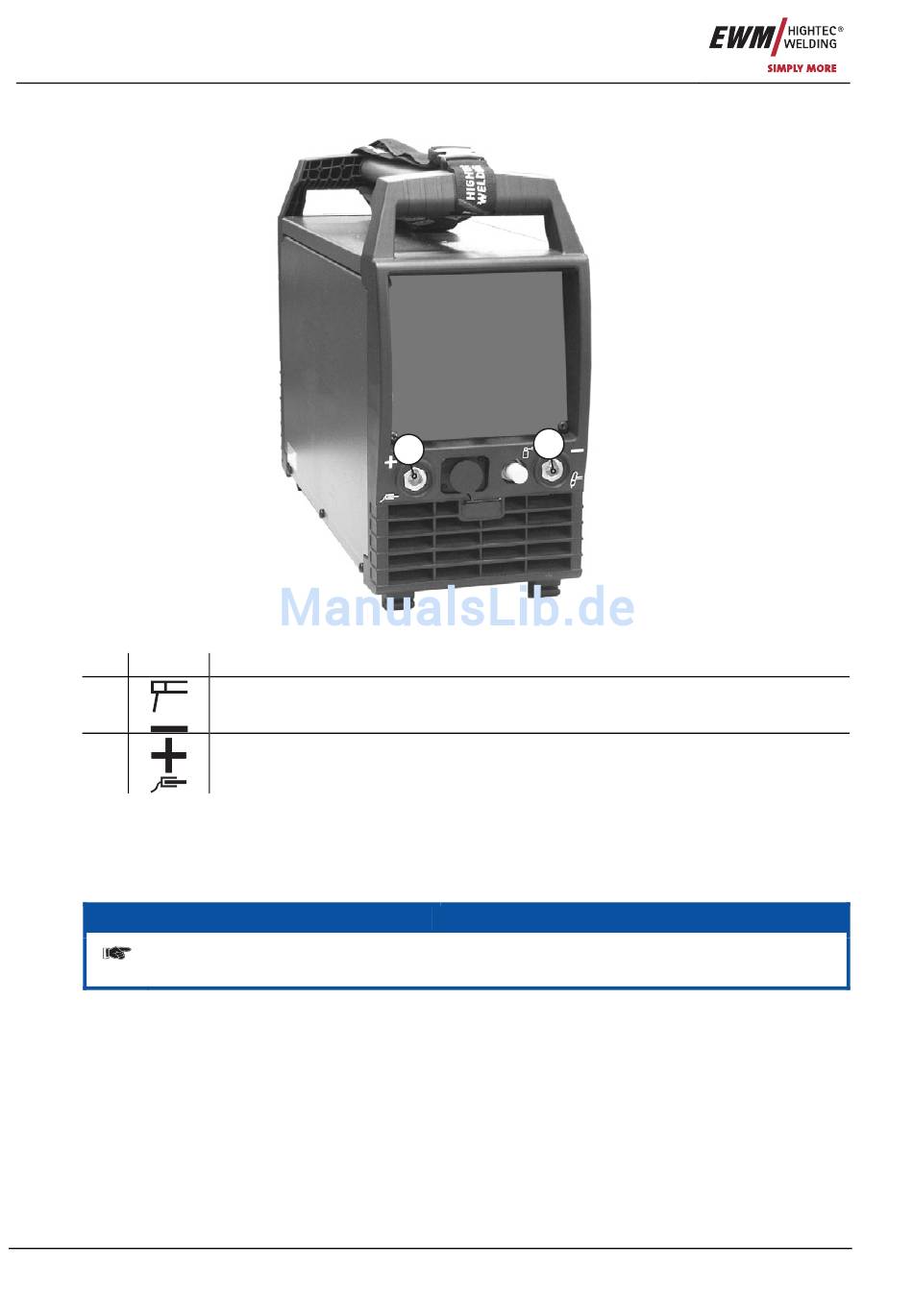

Abbildung 6-4
Beschreibung 0
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
1
2
HINWEIS
Art. Nr.: 099-000151-EWM00
