Funktionsbeschreibung
WIG-Schweißen
5.3.3.3
4-Takt-Betrieb
Bei angeschlossenem Fußfernsteller RTF schaltet das Gerät automatisch auf Betriebsart
2-Takt. Up- und Downslope sind ausgeschaltet.
I
I
start
1.Takt
•
Brennertaster 1 drücken, Gasvorströmzeit läuft ab.
•
HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
•
Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert. HF schaltet ab.
2.Takt
•
Brennertaster 1 loslassen.
•
Schweißstrom steigt mit der eingestellten Upslope-Zeit auf Hauptstrom AMP an.
Vom Hauptstrom AMP auf Absenkstrom AMP% umschalten:
Brennertaster 2 drücken oder Brennertaster 1 tippen. *
3.Takt
•
Brennertaster 1 drücken.
•
Hauptstrom fällt mit der eingestellten Downslope-Zeit auf Endkraterstrom I
4.Takt
•
Brennertaster 1 loslassen, Lichtbogen geht aus.
•
Eingestellte Gasnachströmzeit beginnt.
Sofortiges Beenden des Schweißvorgangs im Downslope durch Loslassen des Brennertaster 1.
Tipp-Funktion:
*
Kurzes Antippen des Brennertasters um eine Funktionsänderung, z. B. Umschalten von Haupt-
auf Absenkstrom, herbeizuführen (weiterführende Informationen siehe Kapitel „Einstellung
Brennermodus und Up-/Down-Geschwindigkeit").
22
1.
2.
AMP
t
Up
HINWEIS
3.
AMP%
t
Down

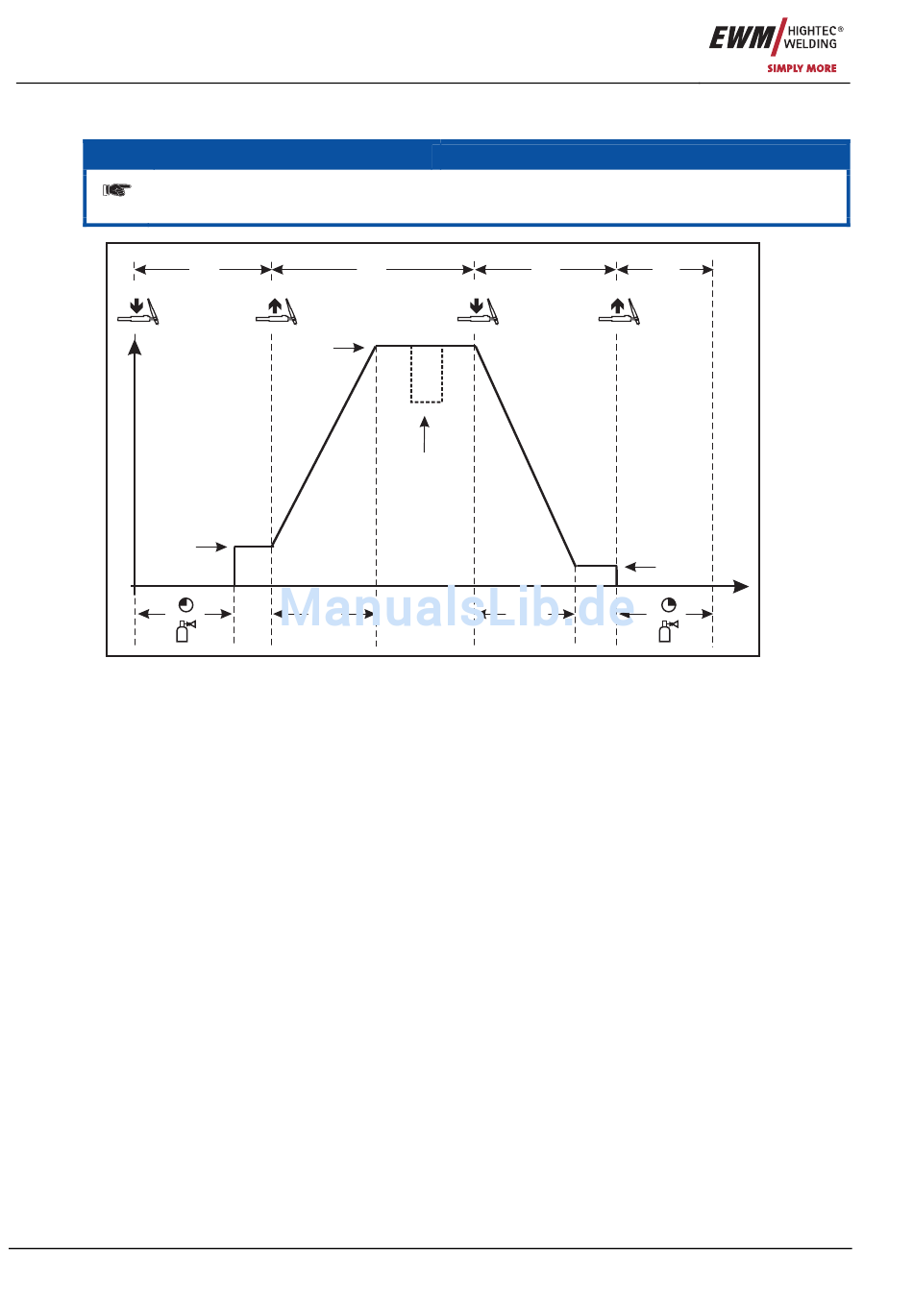

Abbildung 5-6
4.
I
end
t
(Minimalstrom) ab.
end
Art. Nr.: 099-000151-EWM00
