6.7.2 Anschluss Werkstückleitung
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
6.7.3

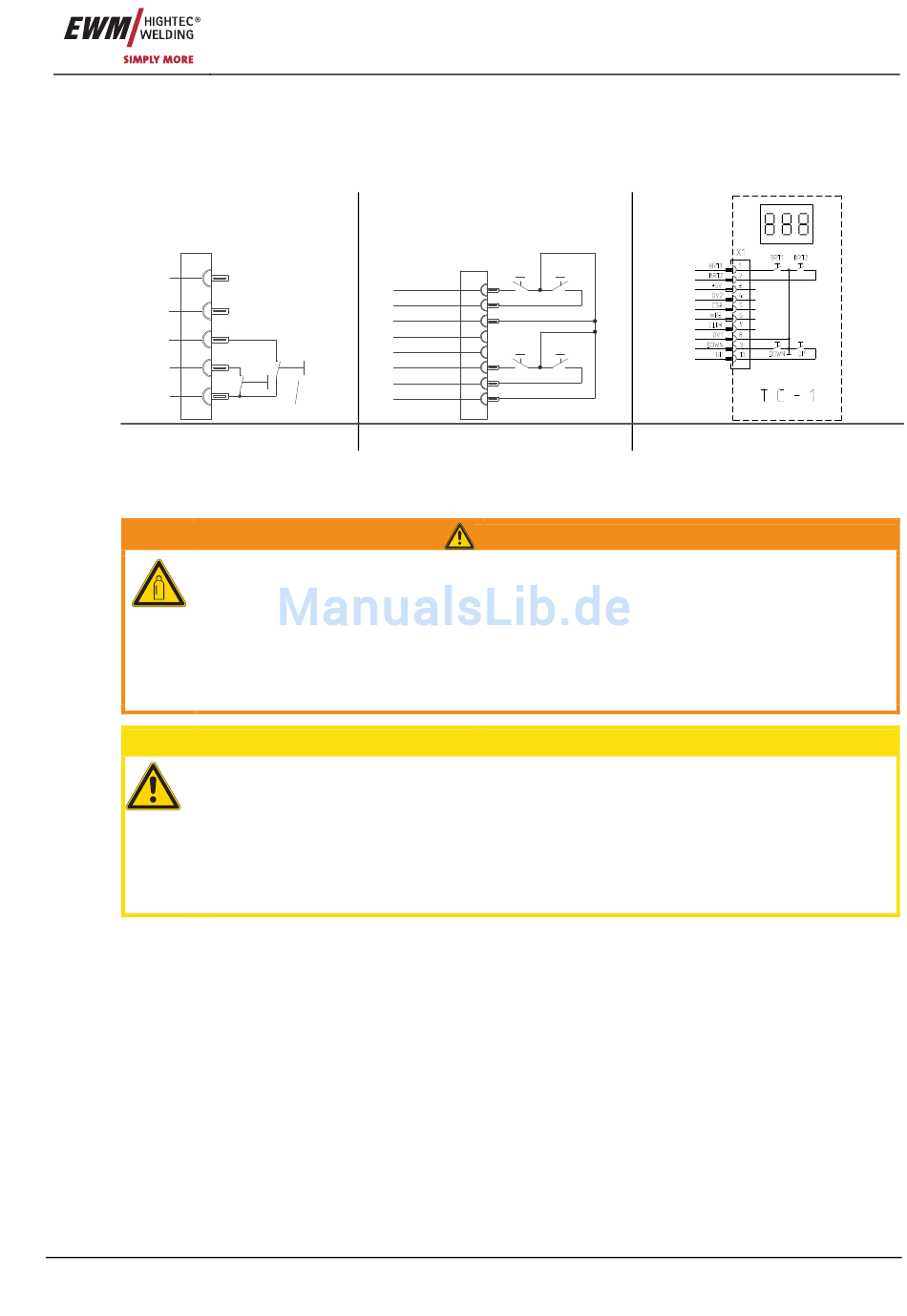

Brenneranschlussvarianten, Anschlussbelegungen

5
4
3
2
1
5-polige Steuerleitung
6.7.4

Schutzgasversorgung

Falsche Handhabung von Schutzgasflaschen!
Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge
führen.
• Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
• Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen sichern!
• Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des Schweißbrenners
führen!
• Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
• Alle Schutzgasverbindungen gasdicht herstellen!
Art. Nr.: 099-000151-EWM00
I1
I2
BT
BT1 BT2
BT1
A
+ -
BT2 B
C
0V
D
Down Up
Uref 10V Uref 10V E
IH-Down F
+ -
Up
G
Poti UD/ein Poti UD/ein
H
8-polige Steuerleitung
Abbildung 6-2
WARNUNG
VORSICHT
Inbetriebnahme
WIG-Schweißen
12-polige Steuerleitung
