Gerätebeschreibung
PICOTIG 190, 230
4
Gerätebeschreibung
Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt.
Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel
Zubehör).
4.1
PICOTIG 190, 230
4.1.1

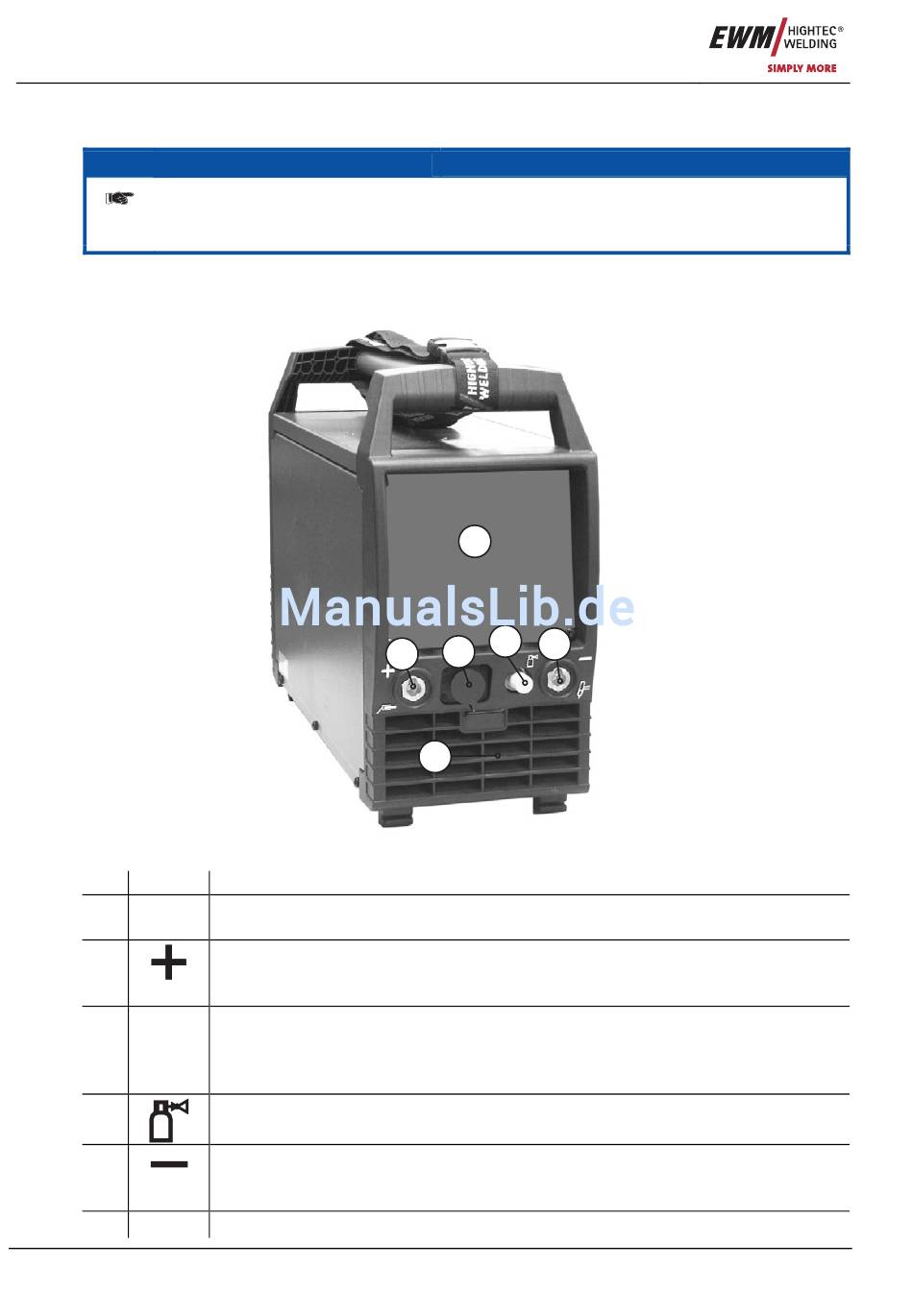

Frontansicht
Pos. Symbol
1
2
3
4
5
6
14
Abbildung 4-1
Beschreibung
0
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, Schweißstrom „+"
•
WIG: Anschluss Werkstückleitung
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, 5-polig / 8-polig / 12-polig
5-polig:
Steuerleitung WIG- Standardbrenner
8-polig:
Steuerleitung WIG- Up/Down- oder Potibrenner
12-polig:
Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option)
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
•
WIG: Anschluss WIG-Schweißbrenner
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Eintrittsöffnung Kühlluft
HINWEIS
1
4
5
3
2
6
