5.3 WIG-Schweißen
5.3.1 Lichtbogenzündung

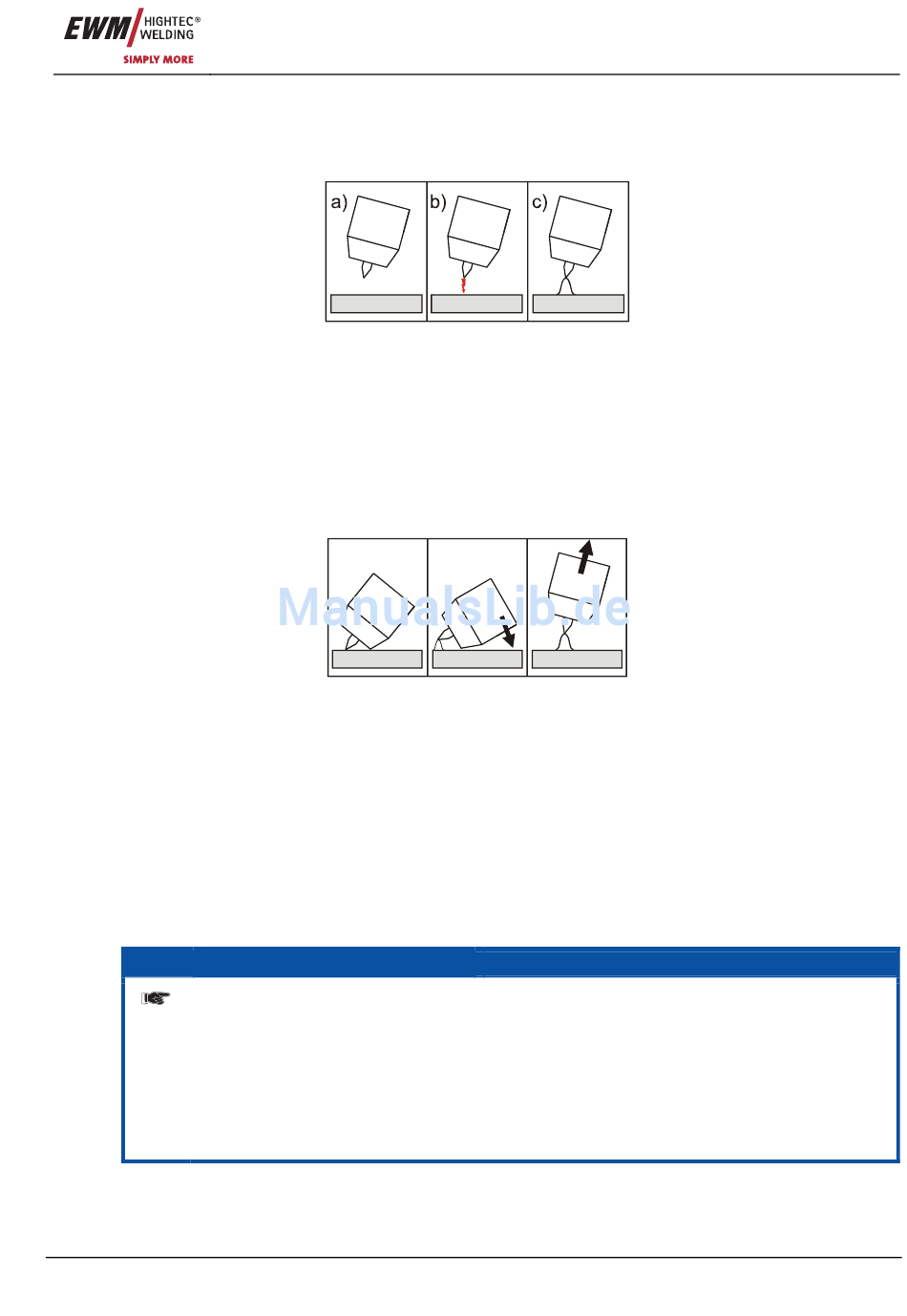

5.3.1.1 HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.3.1.2 Liftarc-Zündung
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.3.2

Zwangsabschaltung

Die Funktion Zwangsabschaltung kann im Schweißprozess durch zwei Zustände
ausgelöst werden:
Während der Zündphase (Zündfehler)
• Wenn innerhalb von 3 s nach dem Schweißstart kein Schweißstrom fließt.
Während der Schweißphase (Lichtbogenabriss)
• Wenn der Lichtbogen länger als 3 s unterbrochen wird.
In beiden Fällen beendet das Schweißgerät unverzüglich den Zünd- bzw.
Schweißvorgang.
Art. Nr.: 099-000151-EWM00
Abbildung 5-2
a) b)
Abbildung 5-3
HINWEIS
Funktionsbeschreibung
c)
WIG-Schweißen
