Auswertegerät SC2-2
Schaltbeispiele SC2-2
11
Schaltbeispiele SC2-2
ON
4
3
4
3
+ 24 V DC

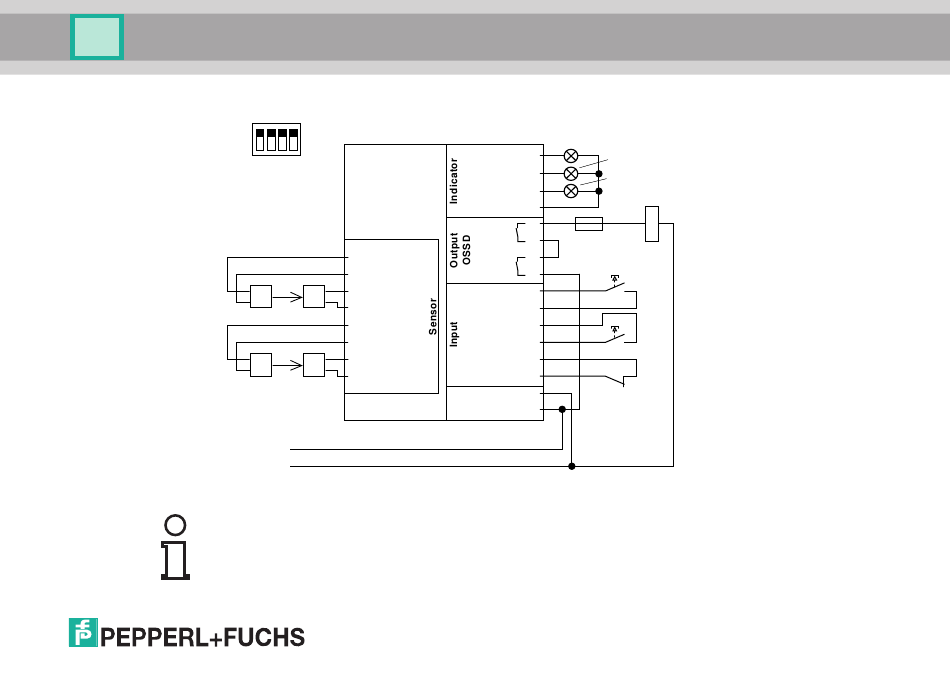

Bild 11.1:
2-strahlige Absicherung mit Relaismonitor (RM) und Anlauf-/Wiederanlaufsperre (RI)
Die Zusatzbeschaltung des Relais K1 zur Begrenzung der Gegen-EMK ist nicht darge-
stellt.
1 2 3 4
25 LS2-T
26 LS2-T 0 V
3
27 LS2-R 0 V
LSS1
LSE1
1
28 LS2-R
29 LS1-T
30 LS1-T 0 V
3
31 LS1-R 0 V
1
LSS2
LSE2
32 LS1-R
0 V
ready to restart (gelb)
Restart
1
OFF (rot)
OSSD AUS
2
ON (grün)
OSSD An
3
0 V
4
13
F1
14
15
Test
16
Test +U 11
Test 12
Restart
Restart
5
Restart +U
6
RM
7
RM +U
8
K1K
Spannung 24 V 9
Spannung 0 V 10
K1
