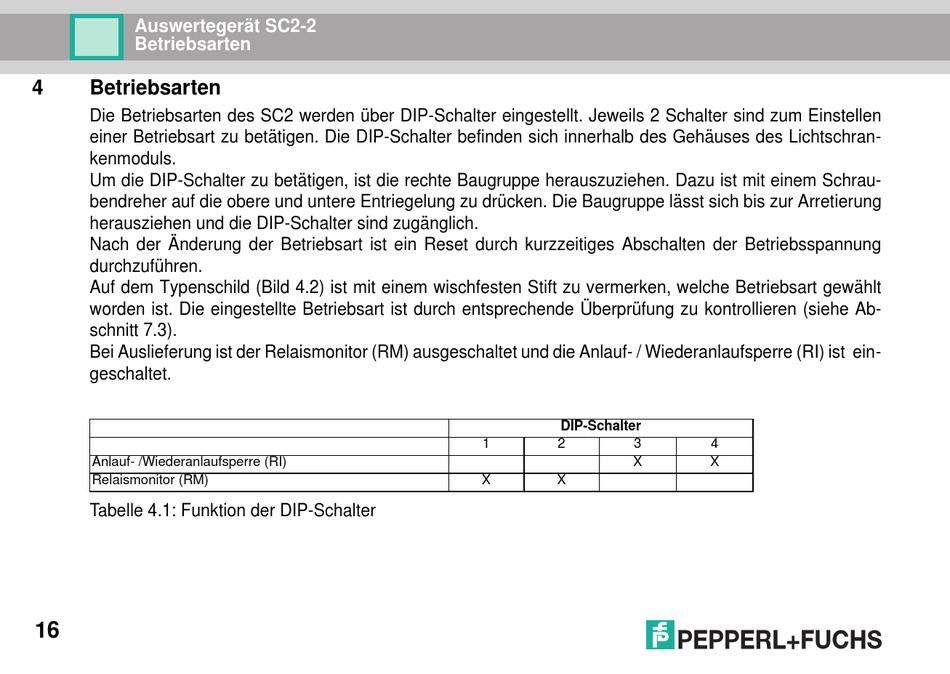

Auswertegerät SC2-2
Betriebsarten
4
Betriebsarten
Die Betriebsarten des SC2 werden über DIP-Schalter eingestellt. Jeweils 2 Schalter sind zum Einstellen
einer Betriebsart zu betätigen. Die DIP-Schalter befinden sich innerhalb des Gehäuses des Lichtschran-
kenmoduls.
Um die DIP-Schalter zu betätigen, ist die rechte Baugruppe herauszuziehen. Dazu ist mit einem Schrau-
bendreher auf die obere und untere Entriegelung zu drücken. Die Baugruppe lässt sich bis zur Arretierung
herausziehen und die DIP-Schalter sind zugänglich.
Nach der Änderung der Betriebsart ist ein Reset durch kurzzeitiges Abschalten der Betriebsspannung
durchzuführen.
Auf dem Typenschild (Bild 4.2) ist mit einem wischfesten Stift zu vermerken, welche Betriebsart gewählt
worden ist. Die eingestellte Betriebsart ist durch entsprechende Überprüfung zu kontrollieren (siehe Ab-
schnitt 7.3).
Bei Auslieferung ist der Relaismonitor (RM) ausgeschaltet und die Anlauf- / Wiederanlaufsperre (RI) ist ein-
geschaltet.
Anlauf- /Wiederanlaufsperre (RI)
Relaismonitor (RM)
Tabelle 4.1: Funktion der DIP-Schalter
16
DIP-Schalter
1
2
3
X
X
X
4
X
