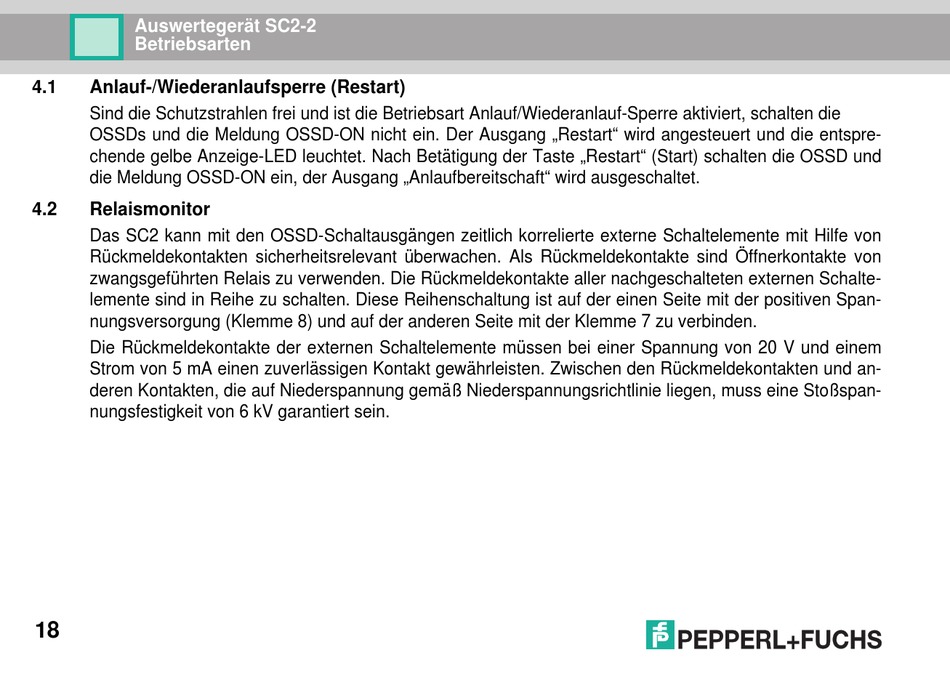

Auswertegerät SC2-2
Betriebsarten
4.1

Anlauf-/Wiederanlaufsperre (Restart)

Sind die Schutzstrahlen frei und ist die Betriebsart Anlauf/Wiederanlauf-Sperre aktiviert, schalten die
OSSDs und die Meldung OSSD-ON nicht ein. Der Ausgang „Restart" wird angesteuert und die entspre-
chende gelbe Anzeige-LED leuchtet. Nach Betätigung der Taste „Restart" (Start) schalten die OSSD und
die Meldung OSSD-ON ein, der Ausgang „Anlaufbereitschaft" wird ausgeschaltet.
4.2

Relaismonitor

Das SC2 kann mit den OSSD-Schaltausgängen zeitlich korrelierte externe Schaltelemente mit Hilfe von
Rückmeldekontakten sicherheitsrelevant überwachen. Als Rückmeldekontakte sind Öffnerkontakte von
zwangsgeführten Relais zu verwenden. Die Rückmeldekontakte aller nachgeschalteten externen Schalte-
lemente sind in Reihe zu schalten. Diese Reihenschaltung ist auf der einen Seite mit der positiven Span-
nungsversorgung (Klemme 8) und auf der anderen Seite mit der Klemme 7 zu verbinden.
Die Rückmeldekontakte der externen Schaltelemente müssen bei einer Spannung von 20 V und einem
Strom von 5 mA einen zuverlässigen Kontakt gewährleisten. Zwischen den Rückmeldekontakten und an-
deren Kontakten, die auf Niederspannung gemäß Niederspannungsrichtlinie liegen, muss eine Stoßspan-
nungsfestigkeit von 6 kV garantiert sein.
18
