Installation
Sender

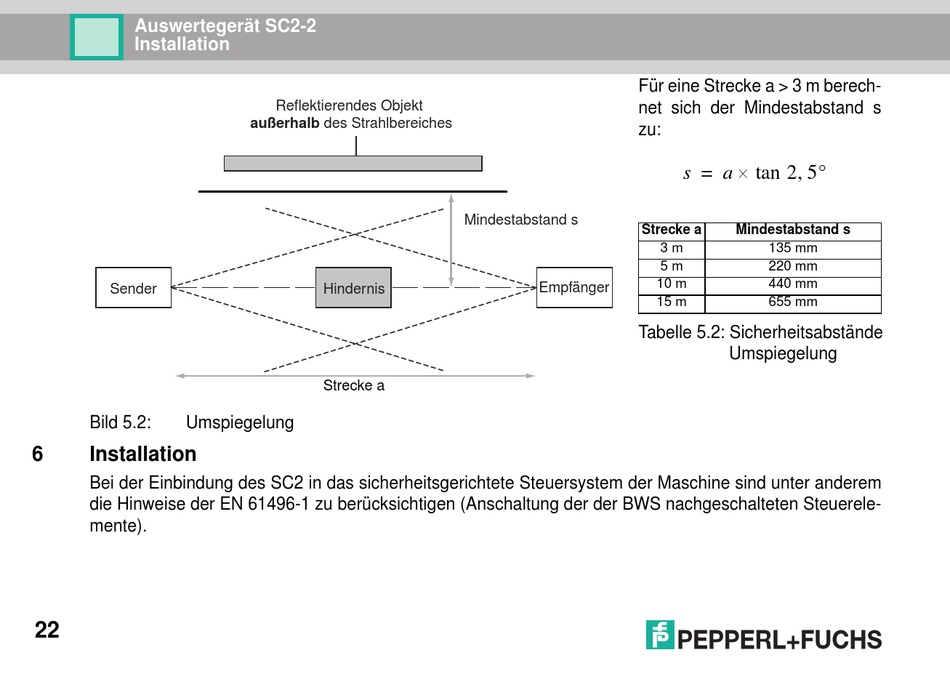

Bild 5.2:
Umspiegelung
6
Installation
Bei der Einbindung des SC2 in das sicherheitsgerichtete Steuersystem der Maschine sind unter anderem
die Hinweise der EN 61496-1 zu berücksichtigen (Anschaltung der der BWS nachgeschalteten Steuerele-
mente).
22
Reflektierendes Objekt
außerhalb des Strahlbereiches
Hindernis
Strecke a
Für eine Strecke a > 3 m berech-
net sich der Mindestabstand s
zu:
Mindestabstand s
Strecke a
Empfänger
Tabelle 5.2: Sicherheitsabstände
s
=
a
tan
2 5
Mindestabstand s
3 m
135 mm
5 m
220 mm
10 m
440 mm
15 m
655 mm
Umspiegelung
