Auswertegerät SC2-2
Das Auswertegerät SC2-2
gen den festgestellten Fehler an.
Nach Änderung der Betriebsart oder nach einer Fehlerbeseitigung ist ein Reset mittels kurzzeitigem Ab-
schalten der Betriebsspannung durchzuführen.
3.3
Aufbau
Eine BWS des hier beschriebenen Typs besteht aus:
- Auswertegerät
OSSD-Modul)
- ein oder zwei Lichtschranken vom Typ SLxx
- optional einem Netzteil (bei Versorgung mit einer
Wechselspannung)
Das SC2-2 ist in einem Gehäuse für Hutschienen-
montage untergebracht. Die Einbaubreite beträgt
45 mm.
Durch DIP-Schalter, die nach dem Öffnen des Ge-
häuses zugänglich sind, lassen sich die gewünsch-
ten Betriebsarten
- Anlauf-/Wiederanlaufsperre (Restart Interlock RI)
- Relaismonitor (RM)
im Lichtschrankenmodul einstellen.
10
SC2-2
(Lichtschrankenmodul,
13 14 15 16
29 30 31 32
9
10 11 12
25 26 27 28
ON
OSSD-Modul
OFF
START
1
2
3
4
5
6
7
8

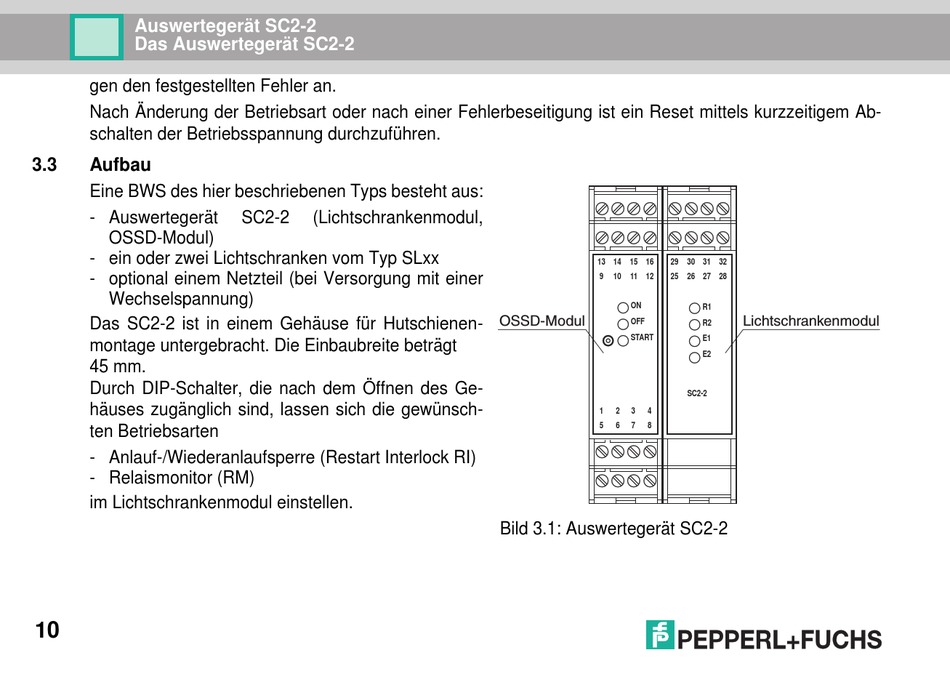

Bild 3.1: Auswertegerät SC2-2
R1
Lichtschrankenmodul
R2
E1
E2
SC2-2
