Auswertegerät SC2-2
Betriebsarten
Der Arbeitskreis der externen Schaltelemente muss mit einer Sicherung mit einem
Nennwert von maximal 60 % der Belastbarkeit der Kontakte abgesichert werden, um
ein Verschweißen der Kontakte zu verhindern. Die externen Schaltelemente werden
mit einer Verzögerung von 180 ms nach dem Schaltvorgang überwacht. Ist nach
Ablauf der Überwachungszeit (180 ms) der neue Schaltzustand nicht eingenommen,
geht das SC2 in den Verriegelungszustand und zeigt die Fehlerursache an den Fehler-
LED ( E1 und E2). Dieser Fehler ist nach Beseitigung der Ursache durch einen Reset
am SC2 zu quittieren.
13 14 15 16

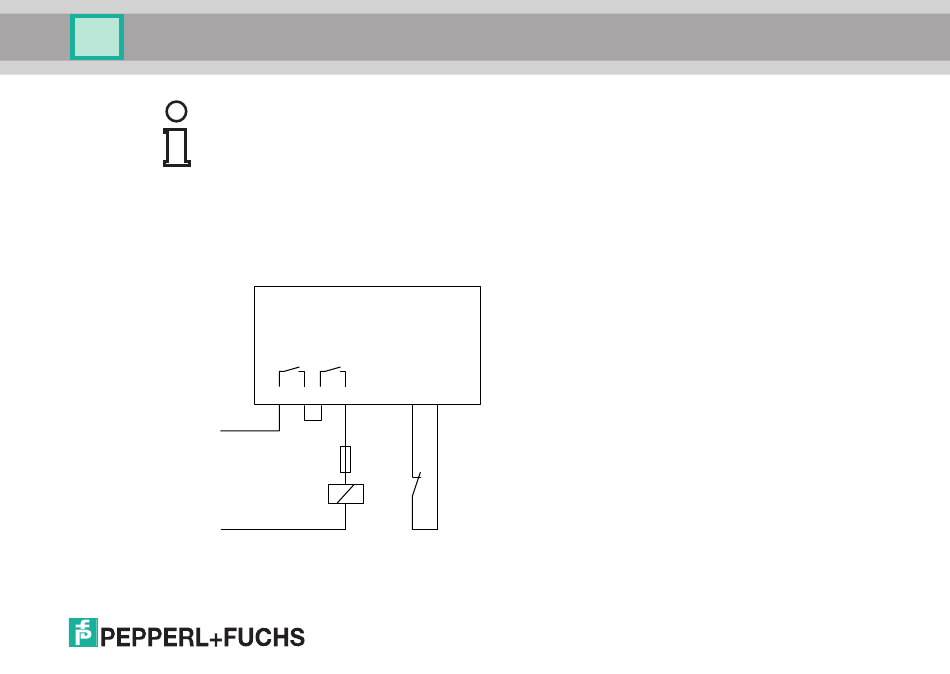

Bild 4.3:
Anschlussbeispiel Relaismonitor
SC2
7
8
K1K
K1
19
