Auswertegerät SC2-2
Aufstellung und Montage der Lichtschranken
5
Aufstellung und Montage der Lichtschranken
Gefahrenbereich
Mindestabstand S
Sendeeinheit
Schutzfeld

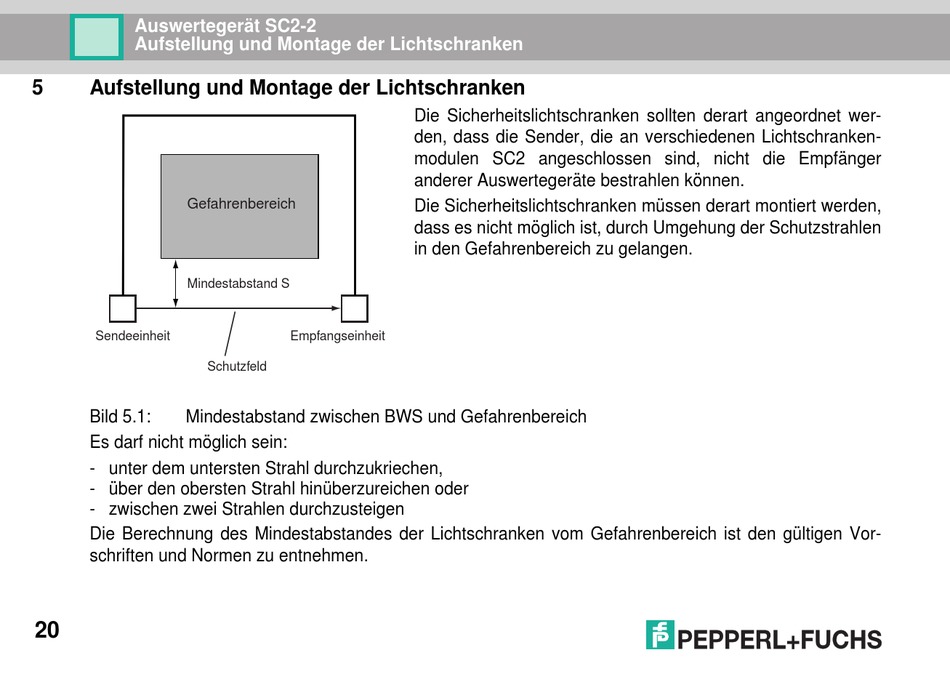

Bild 5.1:
Mindestabstand zwischen BWS und Gefahrenbereich
Es darf nicht möglich sein:
- unter dem untersten Strahl durchzukriechen,
- über den obersten Strahl hinüberzureichen oder
- zwischen zwei Strahlen durchzusteigen
Die Berechnung des Mindestabstandes der Lichtschranken vom Gefahrenbereich ist den gültigen Vor-
schriften und Normen zu entnehmen.
20
Die Sicherheitslichtschranken sollten derart angeordnet wer-
den, dass die Sender, die an verschiedenen Lichtschranken-
modulen SC2 angeschlossen sind, nicht die Empfänger
anderer Auswertegeräte bestrahlen können.
Die Sicherheitslichtschranken müssen derart montiert werden,
dass es nicht möglich ist, durch Umgehung der Schutzstrahlen
in den Gefahrenbereich zu gelangen.
Empfangseinheit
