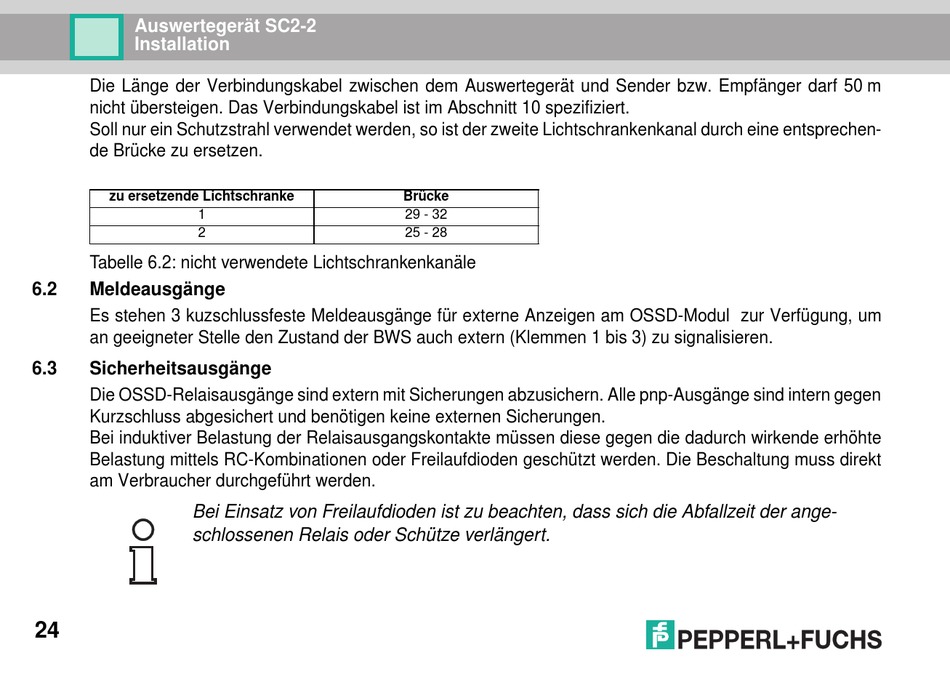

Auswertegerät SC2-2
Installation
Die Länge der Verbindungskabel zwischen dem Auswertegerät und Sender bzw. Empfänger darf 50 m
nicht übersteigen. Das Verbindungskabel ist im Abschnitt 10 spezifiziert.
Soll nur ein Schutzstrahl verwendet werden, so ist der zweite Lichtschrankenkanal durch eine entsprechen-
de Brücke zu ersetzen.
zu ersetzende Lichtschranke
1
2
Tabelle 6.2: nicht verwendete Lichtschrankenkanäle
6.2
Meldeausgänge
Es stehen 3 kuzschlussfeste Meldeausgänge für externe Anzeigen am OSSD-Modul zur Verfügung, um
an geeigneter Stelle den Zustand der BWS auch extern (Klemmen 1 bis 3) zu signalisieren.
6.3
Sicherheitsausgänge
Die OSSD-Relaisausgänge sind extern mit Sicherungen abzusichern. Alle pnp-Ausgänge sind intern gegen
Kurzschluss abgesichert und benötigen keine externen Sicherungen.
Bei induktiver Belastung der Relaisausgangskontakte müssen diese gegen die dadurch wirkende erhöhte
Belastung mittels RC-Kombinationen oder Freilaufdioden geschützt werden. Die Beschaltung muss direkt
am Verbraucher durchgeführt werden.
Bei Einsatz von Freilaufdioden ist zu beachten, dass sich die Abfallzeit der ange-
schlossenen Relais oder Schütze verlängert.
24
Brücke
29 - 32
25 - 28
