Auswertegerät SC2-2

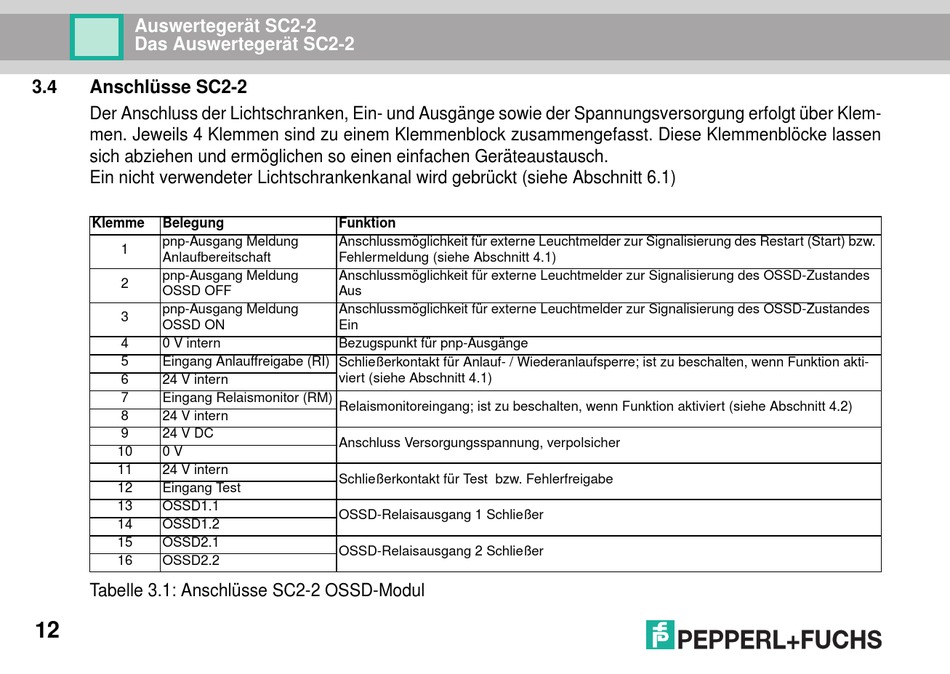

Das Auswertegerät SC2-2
3.4
Anschlüsse SC2-2
Der Anschluss der Lichtschranken, Ein- und Ausgänge sowie der Spannungsversorgung erfolgt über Klem-
men. Jeweils 4 Klemmen sind zu einem Klemmenblock zusammengefasst. Diese Klemmenblöcke lassen
sich abziehen und ermöglichen so einen einfachen Geräteaustausch.
Ein nicht verwendeter Lichtschrankenkanal wird gebrückt (siehe Abschnitt 6.1)
Klemme
Belegung
pnp-Ausgang Meldung
1
Anlaufbereitschaft
pnp-Ausgang Meldung
2
OSSD OFF
pnp-Ausgang Meldung
3
OSSD ON
4
0 V intern
5
Eingang Anlauffreigabe (RI) Schließerkontakt für Anlauf- / Wiederanlaufsperre; ist zu beschalten, wenn Funktion akti-
6
24 V intern
7
Eingang Relaismonitor (RM)
8
24 V intern
9
24 V DC
10
0 V
11
24 V intern
12
Eingang Test
13
OSSD1.1
14
OSSD1.2
15
OSSD2.1
16
OSSD2.2
Tabelle 3.1: Anschlüsse SC2-2 OSSD-Modul
12
Funktion
Anschlussmöglichkeit für externe Leuchtmelder zur Signalisierung des Restart (Start) bzw.
Fehlermeldung (siehe Abschnitt 4.1)
Anschlussmöglichkeit für externe Leuchtmelder zur Signalisierung des OSSD-Zustandes
Aus
Anschlussmöglichkeit für externe Leuchtmelder zur Signalisierung des OSSD-Zustandes
Ein
Bezugspunkt für pnp-Ausgänge
viert (siehe Abschnitt 4.1)
Relaismonitoreingang; ist zu beschalten, wenn Funktion aktiviert (siehe Abschnitt 4.2)
Anschluss Versorgungsspannung, verpolsicher
Schließerkontakt für Test bzw. Fehlerfreigabe
OSSD-Relaisausgang 1 Schließer
OSSD-Relaisausgang 2 Schließer
