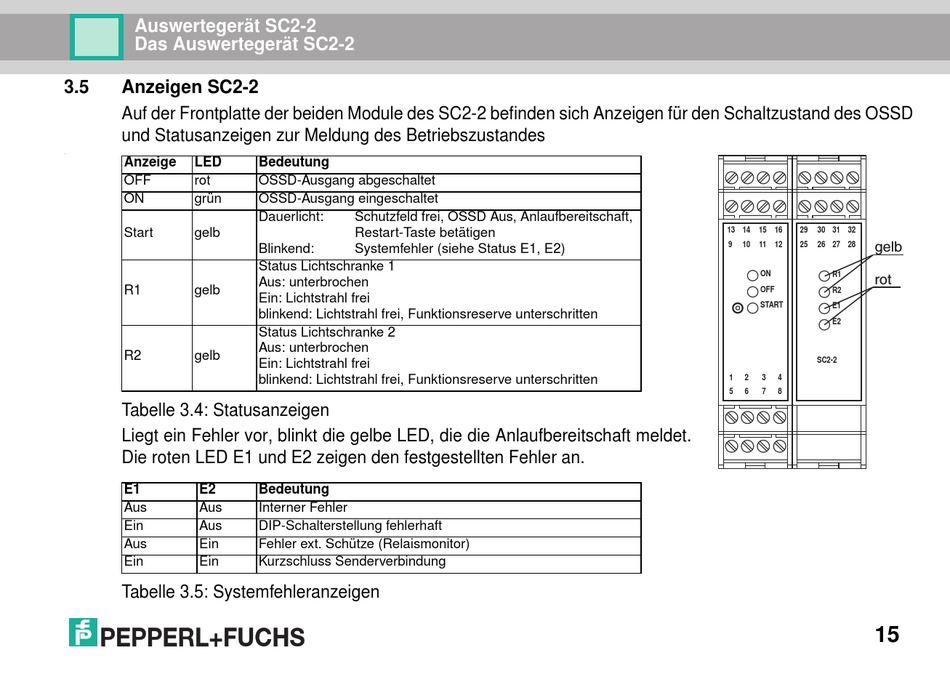

Das Auswertegerät SC2-2
3.5
Anzeigen SC2-2
Auf der Frontplatte der beiden Module des SC2-2 befinden sich Anzeigen für den Schaltzustand des OSSD
und Statusanzeigen zur Meldung des Betriebszustandes
.
Anzeige
LED
OFF
rot
ON
grün
Start
gelb
R1
gelb
R2
gelb
Tabelle 3.4: Statusanzeigen
Liegt ein Fehler vor, blinkt die gelbe LED, die die Anlaufbereitschaft meldet.
Die roten LED E1 und E2 zeigen den festgestellten Fehler an.
E1
E2
Aus
Aus
Ein
Aus
Aus
Ein
Ein
Ein
Tabelle 3.5: Systemfehleranzeigen
Bedeutung
OSSD-Ausgang abgeschaltet
OSSD-Ausgang eingeschaltet
Schutzfeld frei, OSSD Aus, Anlaufbereitschaft,
Dauerlicht:
Restart-Taste betätigen
Blinkend:
Systemfehler (siehe Status E1, E2)
Status Lichtschranke 1
Aus: unterbrochen
Ein: Lichtstrahl frei
blinkend: Lichtstrahl frei, Funktionsreserve unterschritten
Status Lichtschranke 2
Aus: unterbrochen
Ein: Lichtstrahl frei
blinkend: Lichtstrahl frei, Funktionsreserve unterschritten
Bedeutung
Interner Fehler
DIP-Schalterstellung fehlerhaft
Fehler ext. Schütze (Relaismonitor)
Kurzschluss Senderverbindung
13 14 15 16
29
30 31 32
9
10 11 12
25
26 27 28
gelb
ON
R1
rot
OFF
R2
START
E1
E2
