Elektrischer Anschluss
7.1

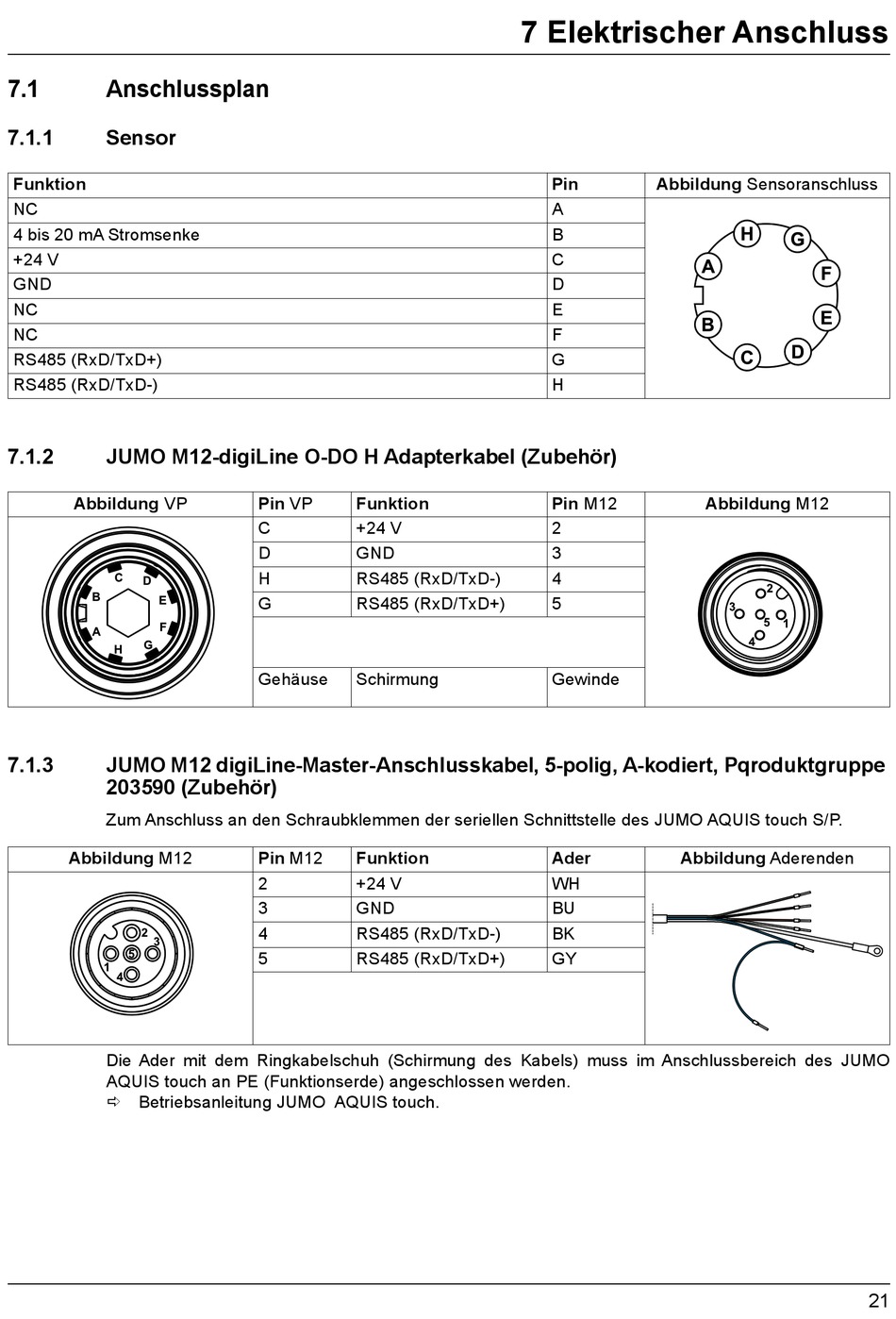

Anschlussplan
7.1.1
Sensor
Funktion
NC
4 bis 20 mA Stromsenke
+24 V
GND
NC
NC
RS485 (RxD/TxD+)
RS485 (RxD/TxD-)
7.1.2
JUMO M12-digiLine O-DO H Adapterkabel (Zubehör)
Abbildung VP
7.1.3
JUMO M12 digiLine-Master-Anschlusskabel, 5-polig, A-kodiert, Pqroduktgruppe
203590 (Zubehör)
Zum Anschluss an den Schraubklemmen der seriellen Schnittstelle des JUMO AQUIS touch S/P.
Abbildung M12
Die Ader mit dem Ringkabelschuh (Schirmung des Kabels) muss im Anschlussbereich des JUMO
AQUIS touch an PE (Funktionserde) angeschlossen werden.
Betriebsanleitung JUMO AQUIS touch.
Pin VP
Funktion
C
+24 V
D
GND
H
RS485 (RxD/TxD-)
G
RS485 (RxD/TxD+)
Gehäuse
Schirmung
Pin M12
Funktion
2
+24 V
3
GND
4
RS485 (RxD/TxD-)
5
RS485 (RxD/TxD+)
7 Elektrischer Anschluss
Pin
Abbildung Sensoranschluss
A
B
C
D
E
F
G
H
Pin M12
2
3
4
5
Gewinde
Ader
Abbildung Aderenden
WH
BU
BK
GY
Abbildung M12
