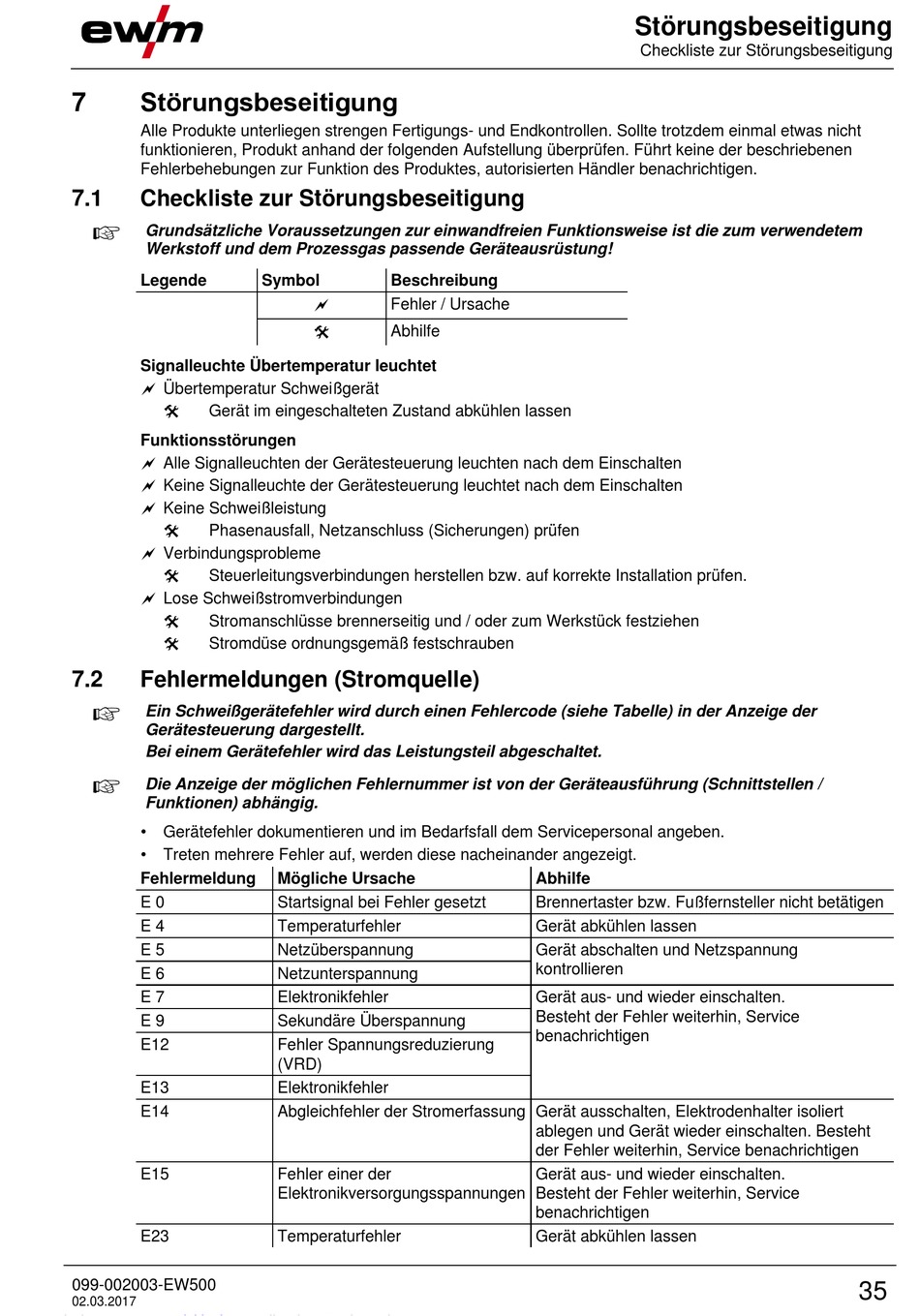

Störungsbeseitigung
7
Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht
funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen
Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen.
7.1 Checkliste zur Störungsbeseitigung
Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendetem
Werkstoff und dem Prozessgas passende Geräteausrüstung!
Legende
Signalleuchte Übertemperatur leuchtet
 Übertemperatur Schweißgerät

Gerät im eingeschalteten Zustand abkühlen lassen
Funktionsstörungen
 Alle Signalleuchten der Gerätesteuerung leuchten nach dem Einschalten
 Keine Signalleuchte der Gerätesteuerung leuchtet nach dem Einschalten
 Keine Schweißleistung

Phasenausfall, Netzanschluss (Sicherungen) prüfen
 Verbindungsprobleme

Steuerleitungsverbindungen herstellen bzw. auf korrekte Installation prüfen.
  L ose Schweißstromverbindungen

Stromanschlüsse brennerseitig und / oder zum Werkstück festziehen

Stromdüse ordnungsgemäß festschrauben
7.2

Fehlermeldungen (Stromquelle)

Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Tabelle) in der Anzeige der
Gerätesteuerung dargestellt.
Bei einem Gerätefehler wird das Leistungsteil abgeschaltet.
Die Anzeige der möglichen Fehlernummer ist von der Geräteausführung (Schnittstellen /
Funktionen) abhängig.
•
Gerätefehler dokumentieren und im Bedarfsfall dem Servicepersonal angeben.
•
Treten mehrere Fehler auf, werden diese nacheinander angezeigt.
Fehlermeldung
E 0
E 4
E 5
E 6
E 7
E 9
E12
E13
E14
E15
E23
099-002003-EW500
02.03.2017
Symbol Beschreibung

Fehler / Ursache

Abhilfe
Mögliche Ursache
Startsignal bei Fehler gesetzt
Temperaturfehler
Netzüberspannung
Netzunterspannung
Elektronikfehler
Sekundäre Überspannung
Fehler Spannungsreduzierung
(VRD)
Elektronikfehler
Abgleichfehler der Stromerfassung Gerät ausschalten, Elektrodenhalter isoliert
Fehler einer der
Elektronikversorgungsspannungen
Temperaturfehler
Störungsbeseitigung
Checkliste zur Störungsbeseitigung
Abhilfe
Brennertaster bzw. Fußfernsteller nicht betätigen
Gerät abkühlen lassen
Gerät abschalten und Netzspannung
kontrollieren
Gerät aus- und wieder einschalten.
Besteht der Fehler weiterhin, Service
benachrichtigen
ablegen und Gerät wieder einschalten. Besteht
der Fehler weiterhin, Service benachrichtigen
Gerät aus- und wieder einschalten.
Besteht der Fehler weiterhin, Service
benachrichtigen
Gerät abkühlen lassen
