Gerätebeschreibung - Schnellübersicht
4
4.1

Frontansicht

Pos. Symbol
1
2
3
4
5
6
099-002003-EW500
02.03.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgurt > siehe Kapitel 5.1.4
Gerätesteuerung > siehe Kapitel 4.3
Anschlussbuchse, Schweißstrom „-"
•
WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, Schweißstrom „+"
•
WIG: Anschluss Werkstückleitung
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Austrittsöffnung Kühlluft
Gerätefüße

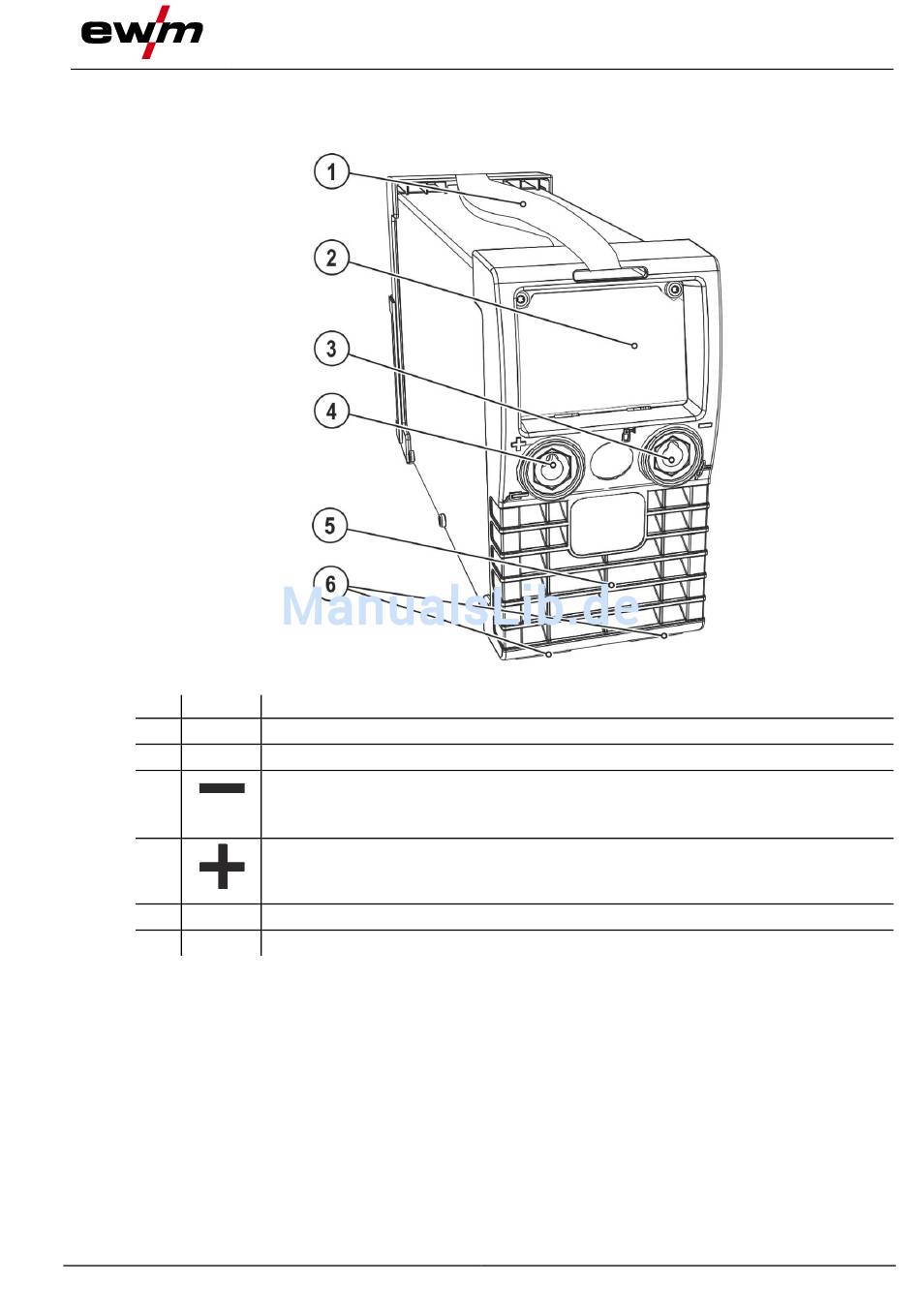

Abbildung 4-1
Frontansicht
