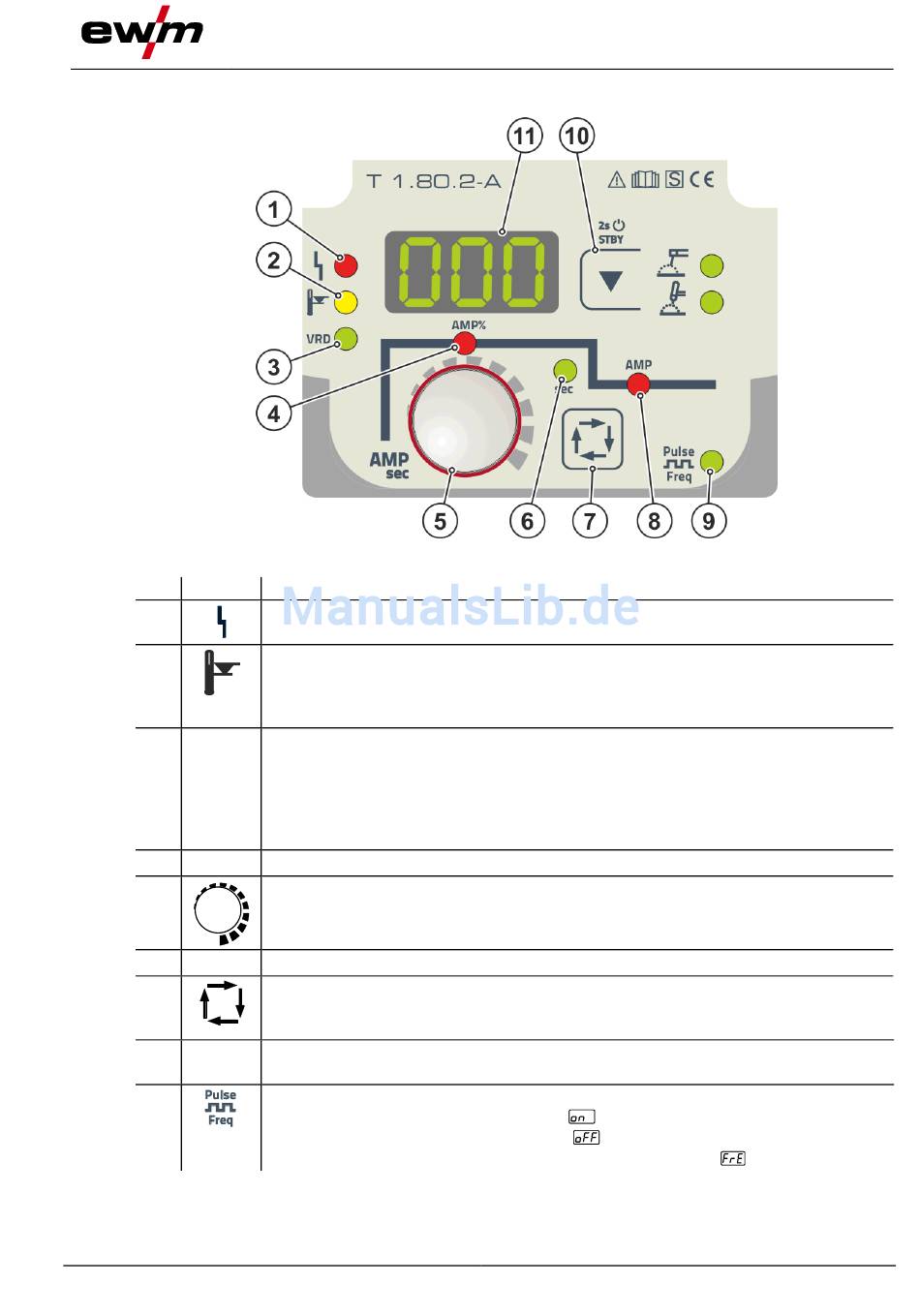

4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3 VRD
4 AMP%
5
6 sec
7
8 AMP
9
099-002003-EW500
02.03.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Spannungsminderungseinrichtung (VRD)
Die Signalleuchte VRD leuchtet, wenn die Spannungsminderungseinrichtung
einwandfrei funktioniert und die Ausgangsspannung auf die in der entsprechenden
Norm festgelegten Werte reduziert ist > siehe Kapitel 5.7. Die
Spannungsminderungseinrichtung ist ausschließlich bei Gerätevarianten mit dem
Zusatz (VRD) aktiv.
Signalleuchte Hotstart-Strom
Drehgeber Schweißparametereinstellung
Einstellung Schweißstrom sowie weiterer Schweißparameter und deren Werte.
Signalleuchte Hotstart-Zeit
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Signalleuchte, Pulsschweißen (Mittelwertpulsen)
leuchtet: - Funktion eingeschaltet
leuchtet nicht: Funktion ausgeschaltet
blinkt: ---- Parameteranwahl und Einstellung Frequenz
Gerätesteuerung - Bedienelemente
Abbildung 4-3
15
