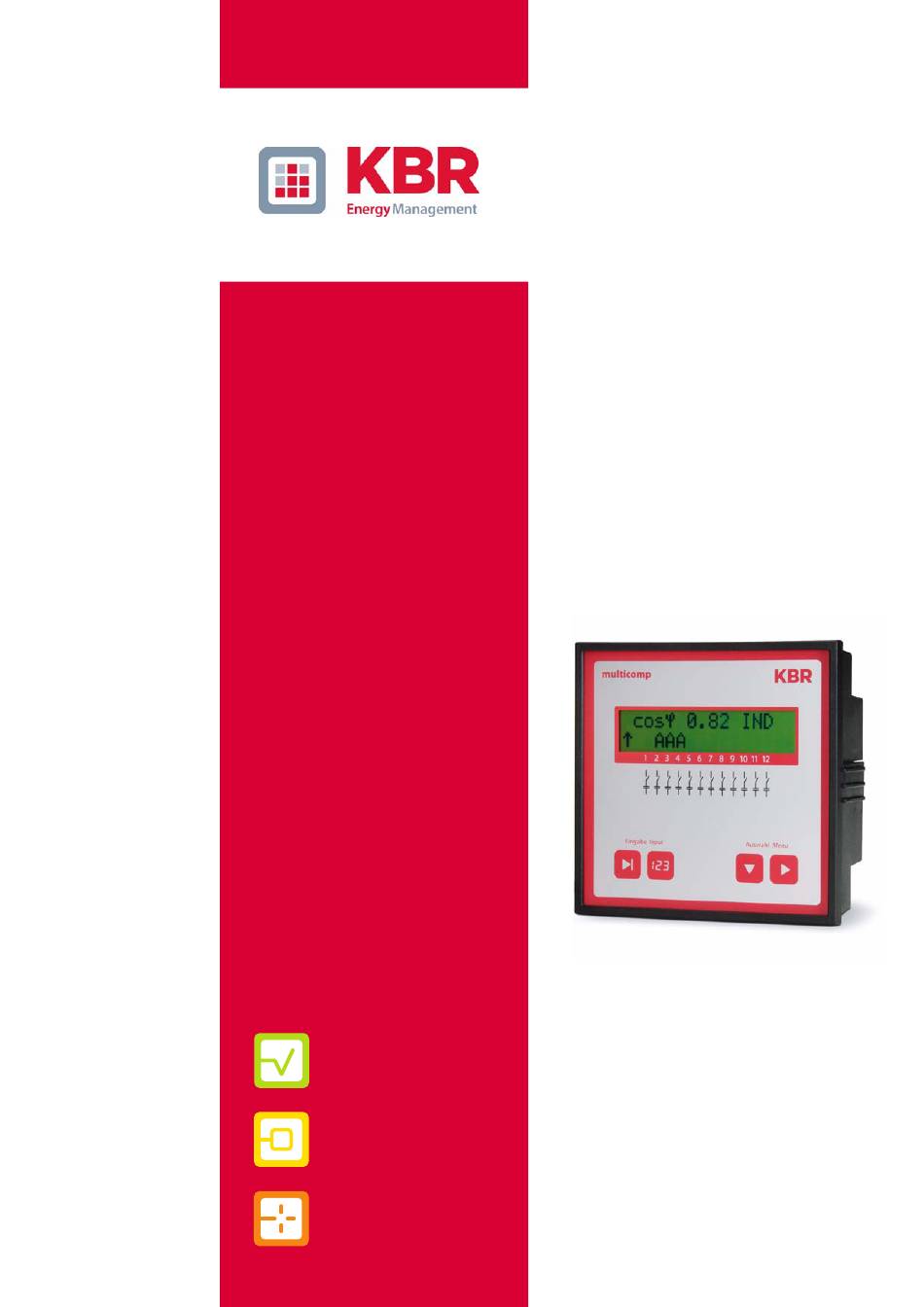

- Seite 1 Bedienungsanleitung Technische Parameter 4-Quadranten Regler multicomp 2F144-NC-1V1C6DO 2F144-NC-1V1C12DO Ihr Partner in Sachen Netzanalyse Erfassen Überwachen Optimieren...
- Seite 2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr.de www.kbr.de...
- Seite 3 Voraus für Ihre Anregungen bedanken. Im Anhang der Anleitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von IV...
-
Seite 4: Sicherheitshinweise
Abweichungen nicht ausgeschlossen werden, so daß für die vollständige Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwen- dige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. © KBR-GmbH Technische Änderungen bleiben Vorbehalten Seite II von IV... - Seite 5 Sicherheitshinweise Sicherheitstechnische Hinweíse Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewußt so einfach wie nur möglich gehalten. Auf diese Weise können Sie das Gerät relativ rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfältig durchlesen. Warnung Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beach- ten!
-
Seite 6: Produkthaftung
Produkthaftung / Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte. -
Seite 7: Inhaltsverzeichnis
Bedienungsanleitung multicomp Inhaltsverzeichnis Funktionsprinzip des Reglers .............. 2 Bedien- und Anzeigeteil ................ 3 Montage und elektrischer Anschluss der Anlage ......5 Allgemeines, sehr wichtig! ................. 5 Stromwandleranschluss und Messspannung ..........5 Auslegung der Stromwandler ................5 Standardanschlussplan Messspannung Ph-N ..........6 Standardanschlussplan Messspannung Ph-Ph .......... -
Seite 8: Funktionsprinzip Des Reglers
Bedienungsanleitung multicomp Funktionsprinzip des Reglers Der Mikroprozessor des Reglers erfasst über Messwandlereingänge (A/D-Wandler) Netzspannung und Strom- aufnahme der nachgeschalteten Anlage und berechnet daraus die Wirk- und Blindleistungsverhältnisse des Netzes. Der Regler arbeitet im 4-Quadrantenbetrieb. • Rückspeisung bei Generatorbetrieb wird erkannt und durch die Anzeige „G” (blinkt) im LC-Display signalisiert. -
Seite 9: Bedien- Und Anzeigeteil
Bedienungsanleitung multicomp Bedien- und Anzeigeteil multicomp 2F144-NC-1V1C6DO multicomp 2F144-NC-1V1C12DO Version 1.00 Seite 3 von 28... - Seite 10 Bedienungsanleitung multicomp Bedienelemente: LC -Display für aktuelle Zustandsanzeige und Bedienerführung Anzahl der möglichen vorhandenen Ausgangslinien des Reglers Zwei Sensortaster für die Parameterprogrammierung Zwei Sensortaster für die Menüanwahl Grundsätzliche Bedienungshinweise für die Sensortasten: Taste Starten der Eingabe bei Parametrierung und Reset. Taste Wertänderung bei Parametrierung Taste...
-
Seite 11: Montage Und Elektrischer Anschluss Der Anlage
Bedienungsanleitung multicomp Die Regler in den fertigen Kompensationsanlagen sind voreingestellt. Zu überprüfen bzw. einzustellen sind: • Ziel-CosPhi entsprechend den EVU-Vorschriften • (bei kVA-Tarif CosPhi = 1) • Primärstrom und Sekundärstrom entsprechend dem Einspeise - Stromwandler. • Ggf. Spannungswandlerübersetzung Montage und elektrischer Anschluss der Anlage Allgemeines, sehr wichtig! •... -
Seite 12: Standardanschlussplan Messspannung Ph-N
Bedienungsanleitung multicomp Standardanschlussplan Messspannung Ph-N Spannungsversorgung siehe Typenschild. Standardanschlussplan Messspannung Ph-Ph Spannungsversorgung siehe Typenschild. Seite 6 von 28 Version 1.00... -
Seite 13: Inbetriebnahme Der Anlage
Bedienungsanleitung multicomp Inbetriebnahme der Anlage Allgemeine Hinweise zur Inbetriebnahme • Vor dem Einschalten der Kompensationsanlage genügend induktive Verbraucher einschalten (z.B. Motoren). Es muss ein Wandlerstrom von mindestens 15 mA sekundärseitig fließen, damit der Regler anspricht. Unterhalb dieser Ansprechschwelle erfolgt die Anzeige Wandlerstrom fehlt. •... -
Seite 14: Navigation Und Geräteanzeigen
Bedienungsanleitung multicomp Navigation und Geräteanzeigen Init Initialisierungsphase Startmenü Stufenzustand Service Inbetriebnahme weitere Hauptmenüs weiter mit î D weiter mit î D weiter mit î D Aktueller CosPhi Stufenzustand Startmenü Auto / Aus / Ein Service Inbetriebnahme Inbetriebnahme Messspannung Stufe 01 Stufe 01 Passworteingabe Drehfeld I... - Seite 15 Bedienungsanleitung multicomp Schaltverhalten Störmeldemenü Extras Startmenü weiter mit î D weiter mit î D weiter mit î D Schaltverhalten Schaltverhalten Störmeldemenü Extras Hysterese Dämfung I Messspannung Bediener- Zuschaltung fehlt sprache Schaltverhalten Schaltverhalten Störmeldemenü Extras weiter mit î D Hysterese Stufenleistung Grenzwert Ausschaltung fehlt...
-
Seite 16: Displayanzeigen Der Hauptmenüs
Bedienungsanleitung multicomp Displayanzeigen der Hauptmenüs Für die aktuellen Anzeigen und die Parametrierung des Reglers stehen folgende Hauptmenüs mit ihren Unter- menüs zur Verfügung, siehe Punkt 5 Navigation und Geräteanzeigen: Hinweis! Im nächsten Kapitel werden die Hauptmenüs mit ihren Untermenüs im Einzelnen beschrieben. - Seite 17 Bedienungsanleitung multicomp Servicefenster - Anzeige und Löschmöglichkeiten S e r v i c e î D w e i t e r m i t Inbetriebnahmefenster - Eingabe der Betriebsparameter I n b e t r i e b n a h m e î...
-
Seite 18: Beschreibung Der Einzelnen Anzeigefenster
Dieses Menü dient zur Erstinbetriebnahme der Reglers, wobei hier alle notwendigen Einstellungen vorge- nommen werden können. Wenn ein Regler in Betrieb genommen werden soll, der ab Werk bereits in eine KBR- Kompensationsanlage eingebaut ist, müssen lediglich die Kenngrößen des Stromwandlers parametriert werden. - Seite 19 Bedienungsanleitung multicomp Passwortschutz: Um eine Anlage vor unbefugtem Zugriff auf die programmierten Parameter zu schützen, kann hier ein Pass- wort (4-stelliger Zahlencode, z.B. 4321) eingegeben werden. Sollte das Passwort aus irgendwelchen Gründen verloren gehen, kann der Regler durch das Masterpasswort 1976 entsperrt werden.
- Seite 20 Bedienungsanleitung multicomp Die korrekte Einstellung der Stufenleistung ist sehr wichtig. Die Stufenleistung kann über das Typenschild der Stufe bzw. über den Schaltplan in Erfahrung gebracht und anschließend händisch einprogrammiert werden. In diesem Falle ist der Menüpunkt Lernmodus aktivieren zu überspringen und danach für jede Stufe einzeln der Leistungswert einzugeben.
-
Seite 21: Startmenüfenster
Bedienungsanleitung multicomp Startmenüfenster Beispiel: 2F144-NC-1V1C12DO c o s ¢ 0 . 7 1 I N D A A A A Diese Anzeige erscheint nach dem Initialisierungsfenster bei bereits programmierter Stufenleistung. Hier wird der aktuelle Gesamtzustand des Reglers sowie der momentan gemessene CosPhi angezeigt. Beispiel: Zeile 1: momentan gemessener CosPhi 0,71 induktiv Zeile 2: Regler schaltet Stufen zu, Stufe 1 bis 4 sind bereits im Automatikbetrieb zugeschaltet, dabei... -
Seite 22: Stufenzustandsfenster
Bedienungsanleitung multicomp Stufenzustandsfenster S t u f e n z u s t a n d î D w e i t e r m i t Anwahl der Untermenüs mit der Taste In den Untermenüs dieses Fensters wird angezeigt, ob die angeschlossenen Kondensatorstufen im Automa- tikbetrieb arbeiten oder ob sie fest ab- bzw. -
Seite 23: Inbetriebnahmefenster
Bedienungsanleitung multicomp Inbetriebnahmefenster I n b e t r i e b n a h m e î D w e i t e r m i t Anwahl der Untermenüs mit der Taste In den Untermenüs dieses Fensters wird angezeigt, wie Schritt für Schritt eine Inbetriebnahme durchgeführt werden kann. - Seite 24 Bedienungsanleitung multicomp Einstellung des Ziel-CosPhi: Den Ziel-CosPhi, der an dieser Stelle eingestellt werden sollte, können Sie von Ihrem Energieversorgungsun- ternehmen erfahren. Ab Werk (siehe Kapitel Werkseinstellungen) ist der Ziel-CosPhi auf 0,95 induktiv einge- stellt. Einstellungen der Spannungswandlergrößen: Bei dem Untermenü U primär ist die Primärspannung, bei dem Punkt U sekundär die Sekundärspannung und bei dem Punkt Drehfeld U die Phasenzuordnung der Messspannung anzugeben.
-
Seite 25: Schaltverhaltenfenster
Bedienungsanleitung multicomp Sollten Sie jedoch den Lernmodus aktivieren wollen, muss sichergestellt sein, dass alle vorherigen Unter- menüparameter richtig eingestellt sind. Der Lernmodus wird aktiviert durch Drücken der Taste , verändern auf Ja mit der Taste und bestätigen mit der Taste Nach dem Starten des Lernmodus blinkt die Anzeige aktiv und es wird die Restzeit bis zum Ende des Lern- modus angezeigt. -
Seite 26: Störmeldemenüfenster
Bedienungsanleitung multicomp Schaltabstand (Werkseinstellung 50 msek., Einstellbereich 50 bis 9999 msek.): Dieser Wert gibt die Zeit an, die der Regler grundsätzlich zwischen zwei Schalthandlungen verstrei- chen lässt. Alarm-CosPhi (Werkseinstellung ind. 0,92, Einstellbereich ind. 0,70 bis 1,0): Dieser Wert steht im Zusammenhang mit der Meldung Anlage zu klein. Wenn dieser Wert, trotz aller verfügbaren, zugeschalteten Stufen, nach Ablauf der Störmeldeverzögerungszeit nicht erreicht wird, wird die Meldung Anlage zu klein ausgegeben. -
Seite 27: Extrasfenster
Bedienungsanleitung multicomp Folgende Störmeldungen können parametriert werden: Störmelde - Untermenü Mögliche Aktionen Messspannung fehlt Stufenleistung fehlt Anlage zu klein THD (Spannungsoberschwingungen) zu hoch Messstrom fehlt Schwachlastbetrieb Wenn ein Untermenü angewählt ist (mit der Taste ), kann durch Betätigen der Taste zum Starten der Eingabe, der Taste zum Ändern der Einstellung und der Taste... - Seite 28 Bedienungsanleitung multicomp Folgende Untermenüs stehen zur Verfügung: Bedienersprache: Bei diesem Untermenü ist die Benutzersprache der LCD-Anzeige auswählbar. Grenzwert THD: Der Grenzwert der Oberschwingungsabschaltung bezieht sich auf die Summe aller Messspannungs- oberschwingungen. Der Programmierbereich liegt zwischen 0 und 10%. Die Einstellung erfolgt in 1%- Schritten.
-
Seite 29: Hinweise Zur Fehlersuche
Bedienungsanleitung multicomp Hinweise zur Fehlersuche Unterkompensation, zu wenig Stufen sind zugeschaltet: Regler auf Fehleranzeigen überprüfen (siehe Abschnitt 7.8). Wird der Ziel-CosPhi auf kapazitiv 0,8 eingestellt, muss das Zuschalten der Kondensatoren beginnen. Bei nicht überdimensionierter Anlage müssen fast alle Stufen zuschalten. Unterkompensation, alle Stufen sind zugeschaltet: Die vorhandene Anlage reicht nicht aus (z. -
Seite 30: Einstellbereiche Der Programmierbaren Parameter
Bedienungsanleitung multicomp 10 Einstellbereiche der programmierbaren Parameter Primärspannung 1 V bis 39999 V Ph-Ph Sekundärspannung 1 V bis 999 V Ph-Ph Primärstrom 1 A bis 39999 A Sekundärstrom 1 und 5 A Drehfeld U L1N, L2N, L3N, L12, L23, L31 Drehfeld I L1, L2, L3, -L1, -L2, -L3 Bezug Ziel-CosPhi... -
Seite 31: Technische Daten
Bedienungsanleitung multicomp Technische Daten 11.1 Mess- und Anzeigegrößen Spannung Effektivwert eines Messintervalls Phase - 0 oder Phase - Phase, je nach Programmierung Einheiten [V; kV;] Umschaltung der Anzeige erfolgt automatisch Anzeigebereich 0.00 kV bis 99.9 kV Messbereich 30 ... 690 ... 790 V Strom (Scheinstrom) Effektivwert eines Messintervalls Momentanwert je Phase... -
Seite 32: Gerätespeicher
Bedienungsanleitung multicomp 11.4 Gerätespeicher Datenspeicher 16 kB RAM flüchtig Programm- & Parameterspeicher 128 kB Flash Extremwerte (Max.) Fehlende Kompensationsleistung Q 11.5 Sonstige Grenzwerte: Grenzwertverletzungen: Erfassungszeit ca. 100 ms Oberwellen Überspannungsabschaltung: Erfassungszeit ca. 40 ms Nullspannungsabschaltung: Erfassungszeit ca. 40 ms (bei der Messspannung) 11.6 Stromversorgung Stromversorgung 85 bis 265V AC/DC;... -
Seite 33: Mechanische Daten
Bedienungsanleitung multicomp 11.10 Mechanische Daten Schalttafelgerät Gehäusemaße 144 x 144 x 60 mm (H x B x T), Einbauausschnitt 138 x 138 mm Schutzart Front IP51 (mit optionaler Fronttüre max. IP54); Klemmen IP20 Gewicht ca. 650g 11.11 Normen und Sonstiges Umgebungs- Normen DIN EN 60721-3-3/A2: 1997-07;... -
Seite 34: Auswahl Von Leitungen Und Sicherungen
Bedienungsanleitung multicomp 12 Auswahl von Leitungen und Sicherungen C-Leistung Stromaufnahme Zuleitung Absicherung (400 V) je Phaase Cu (mm²) träge Q (kvar) I (A) 3 x I (A) 0,72 1,44 2,16 2,88 3,60 4,32 5,76 7,20 8,64 10,80 14,40 12,5 18,00 21,60 16,7 24,00... - Seite 36 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
