Beschreibung Anzeigefenster

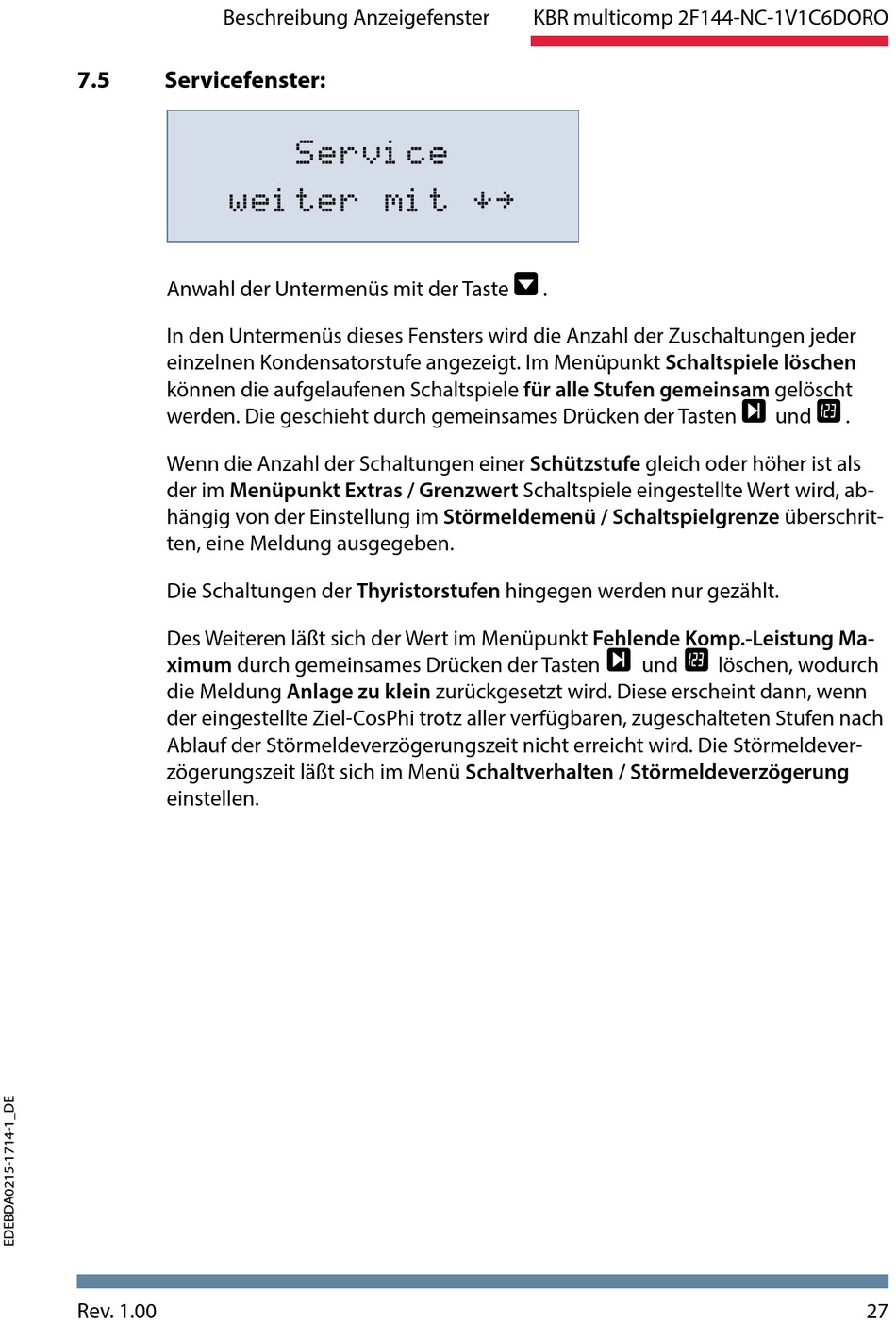

7.5
Servicefenster:
weiter mit
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird die Anzahl der Zuschaltungen jeder
einzelnen Kondensatorstufe angezeigt. Im Menüpunkt Schaltspiele löschen
können die aufgelaufenen Schaltspiele für alle Stufen gemeinsam gelöscht
werden. Die geschieht durch gemeinsames Drücken der Tasten
Wenn die Anzahl der Schaltungen einer Schützstufe gleich oder höher ist als
der im Menüpunkt Extras / Grenzwert Schaltspiele eingestellte Wert wird, ab-
hängig von der Einstellung im Störmeldemenü / Schaltspielgrenze überschrit-
ten, eine Meldung ausgegeben.
Die Schaltungen der Thyristorstufen hingegen werden nur gezählt.
Des Weiteren läßt sich der Wert im Menüpunkt Fehlende Komp.-Leistung Ma-
ximum durch gemeinsames Drücken der Tasten
die Meldung Anlage zu klein zurückgesetzt wird. Diese erscheint dann, wenn
der eingestellte Ziel-CosPhi trotz aller verfügbaren, zugeschalteten Stufen nach
Ablauf der Störmeldeverzögerungszeit nicht erreicht wird. Die Störmeldever-
zögerungszeit läßt sich im Menü Schaltverhalten / Störmeldeverzögerung
einstellen.
Rev. 1.00
Service
KBR multicomp 2F144-NC-1V1C6DORO
W
.
U
und
U
V
und
.
V
löschen, wodurch
27
