2.4.1
Anschluss an Wechselstrom
Zum Anschließen einer AC-Hochspannungsversorgung an das Gerät gehen Sie wie
folgt vor:
Elektrische Gefahr – Gefahr von Sachschäden
Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das
geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an
Gehäusemasse angeschlossen ist. Dieses Kabel verbindet die Schutzschaltung gegen
transiente Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden
an der Schutzschaltung während der Prüfung zu verhindern.
1.
2.
3.
RUGGEDCOM RMC40
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1009-11
NOTICE
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
1
2
3
Plusklemme/stromführend (+/L)
1
Minusklemme/neutral (-/N)
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

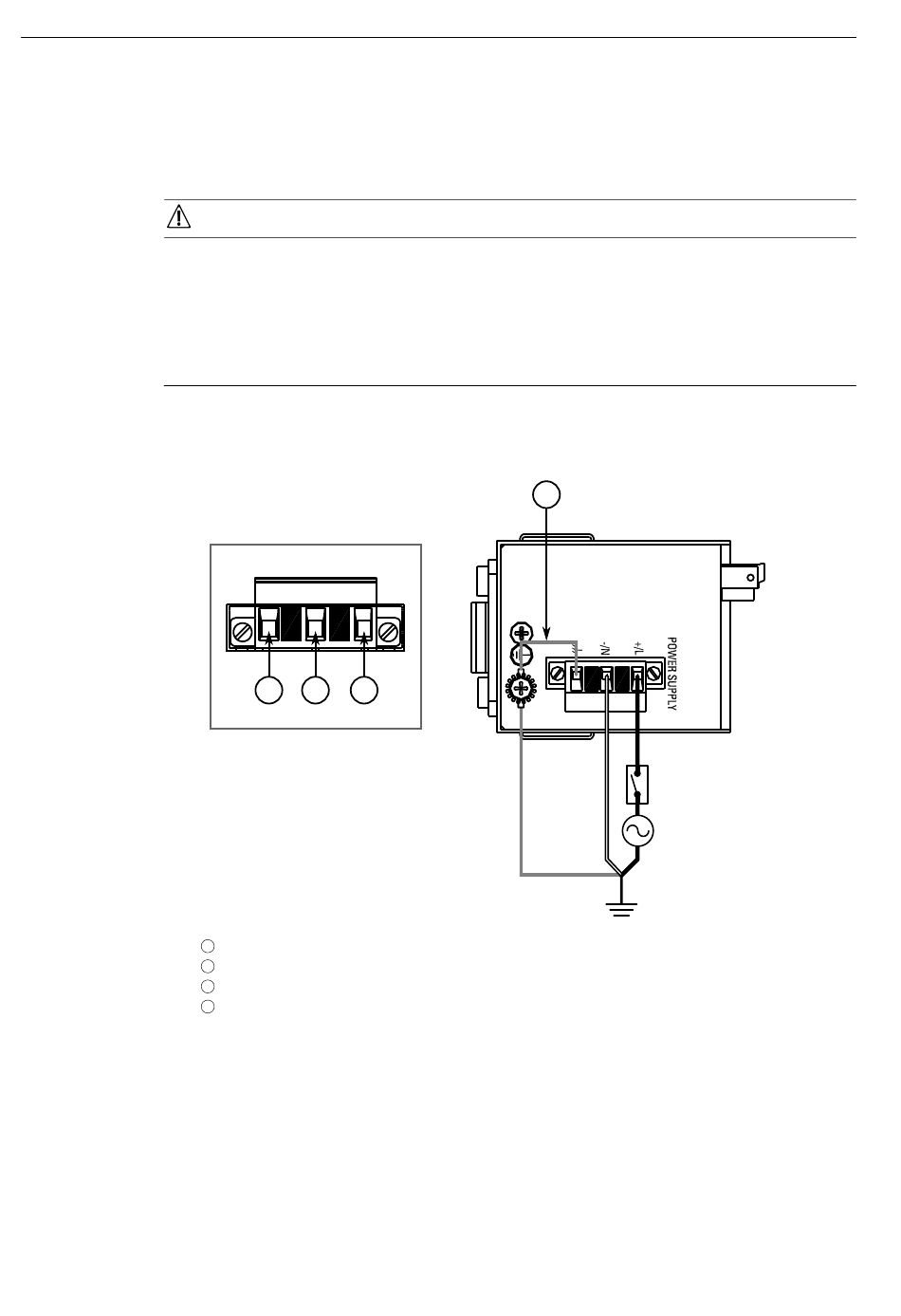

Abbildung 2.4
Klemmenblockverdrahtung
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen
angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit
dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung dient
Installieren des Geräts
2.4.1 Anschluss an Wechselstrom
4
13
