Montage des Geräts in einer Schalttafel
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
3.
4.
RUGGEDCOM RMC40
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1009-11
Adapter für DIN-Schiene
2
Abbildung 2.2
Demontage des Geräts von einer DIN-Schiene
Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg.
Nehmen Sie das Gerät von der DIN-Schiene ab.
Demontieren Sie das Gerät und den Schalttafeladapter.
a.
Entfernen Sie die Schraube an der Unterseite des Adapters.
b.
Ziehen Sie das Gerät aus dem Adapter.
1
RUGGEDCOM RMC40
1
Schalttafeladapter
2
Montagebohrungen
3
Schraube
4
Metallklemmen
5

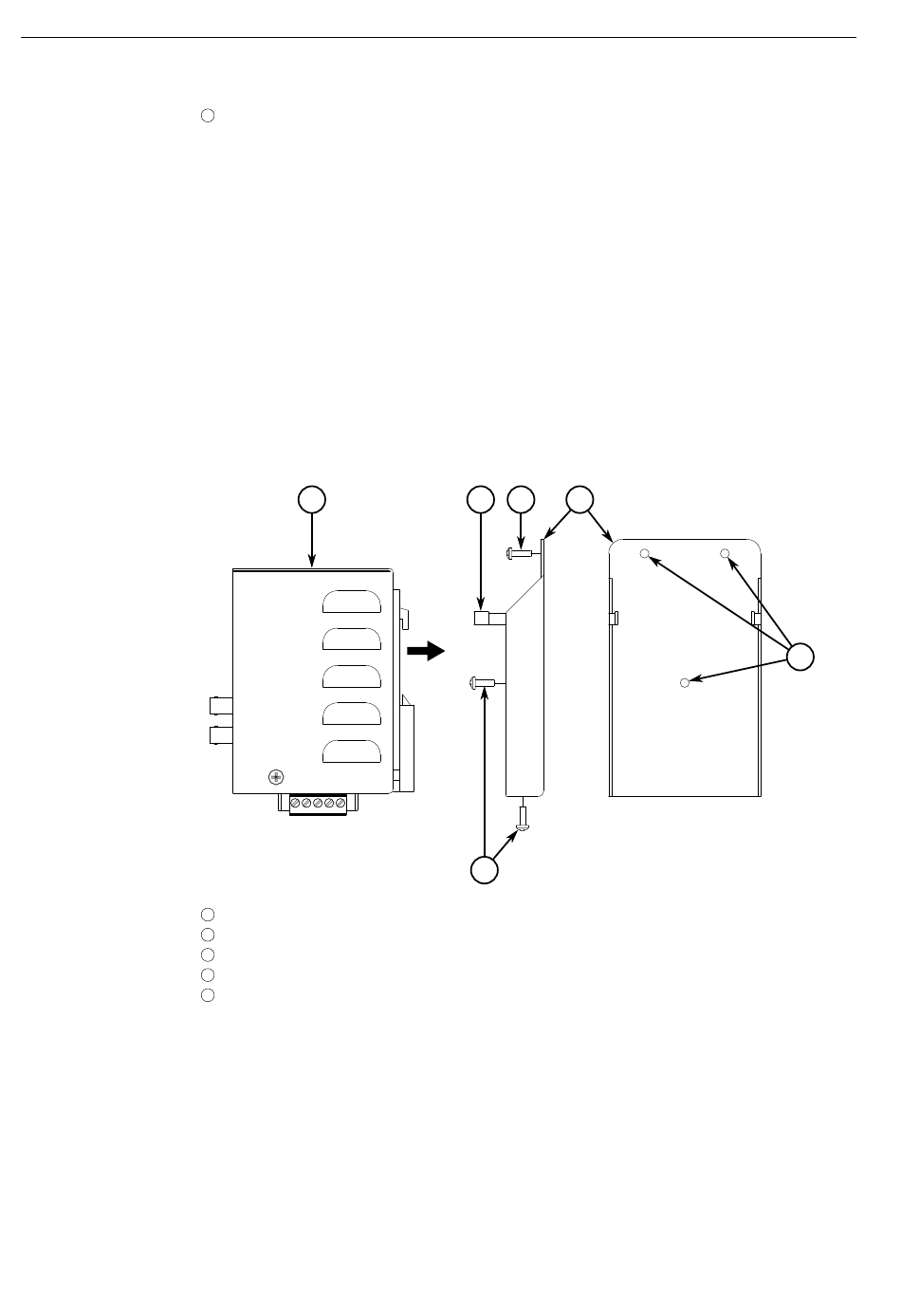

Abbildung 2.3
Schalttafelmontage
Setzen Sie den Schalttafeladapter an die Schalttafel und richten Sie den Adapter
an den Montagebohrungen aus.
Befestigen Sie den Schalttafeladapter mit 3 Schrauben Nr. 6-32.
Stecken Sie das Gerät in den Adapter. Achten Sie darauf, dass das Gerät fest
zwischen den zwei Metallklemmen sitzt.
2.3.2 Montage des Geräts in einer Schalttafel
